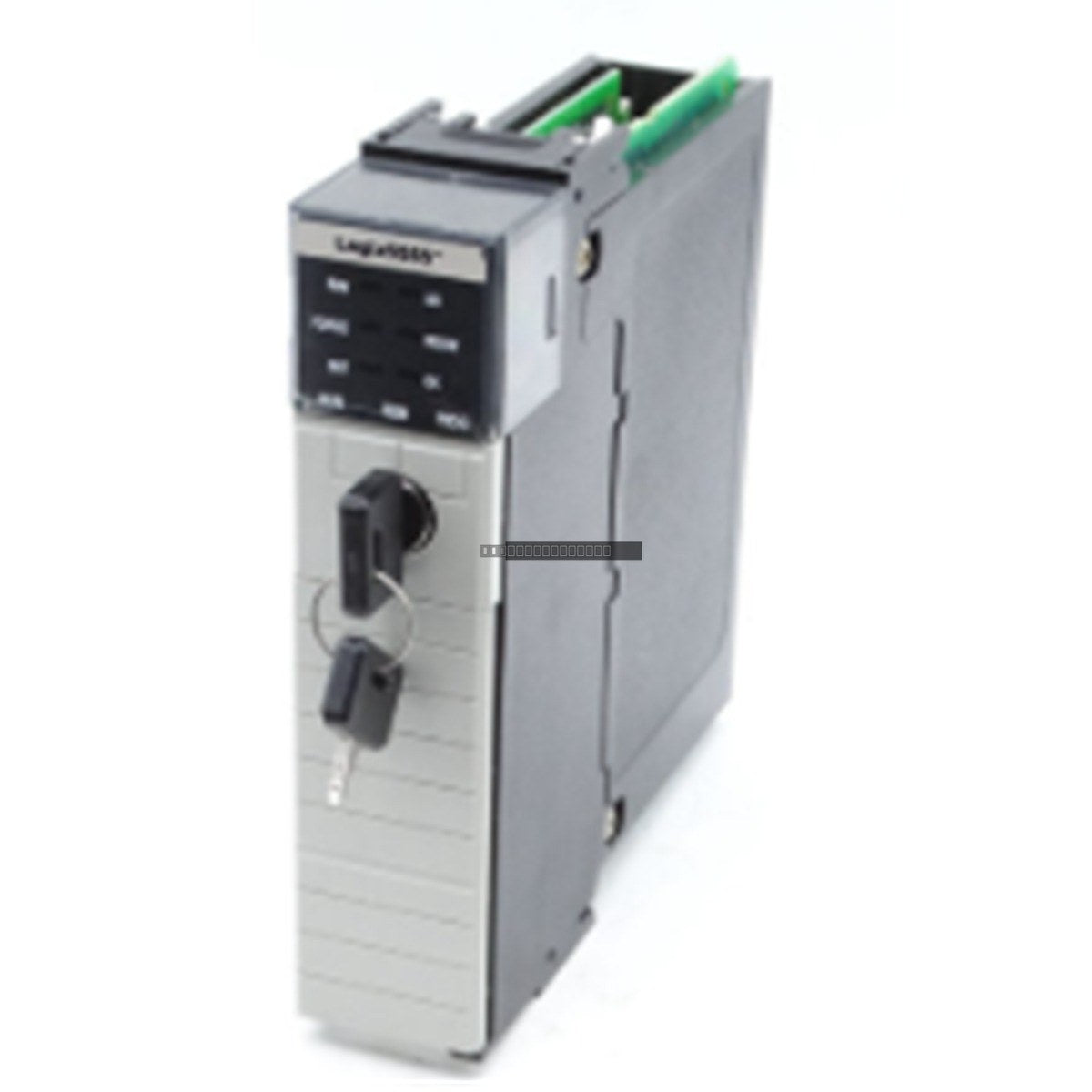

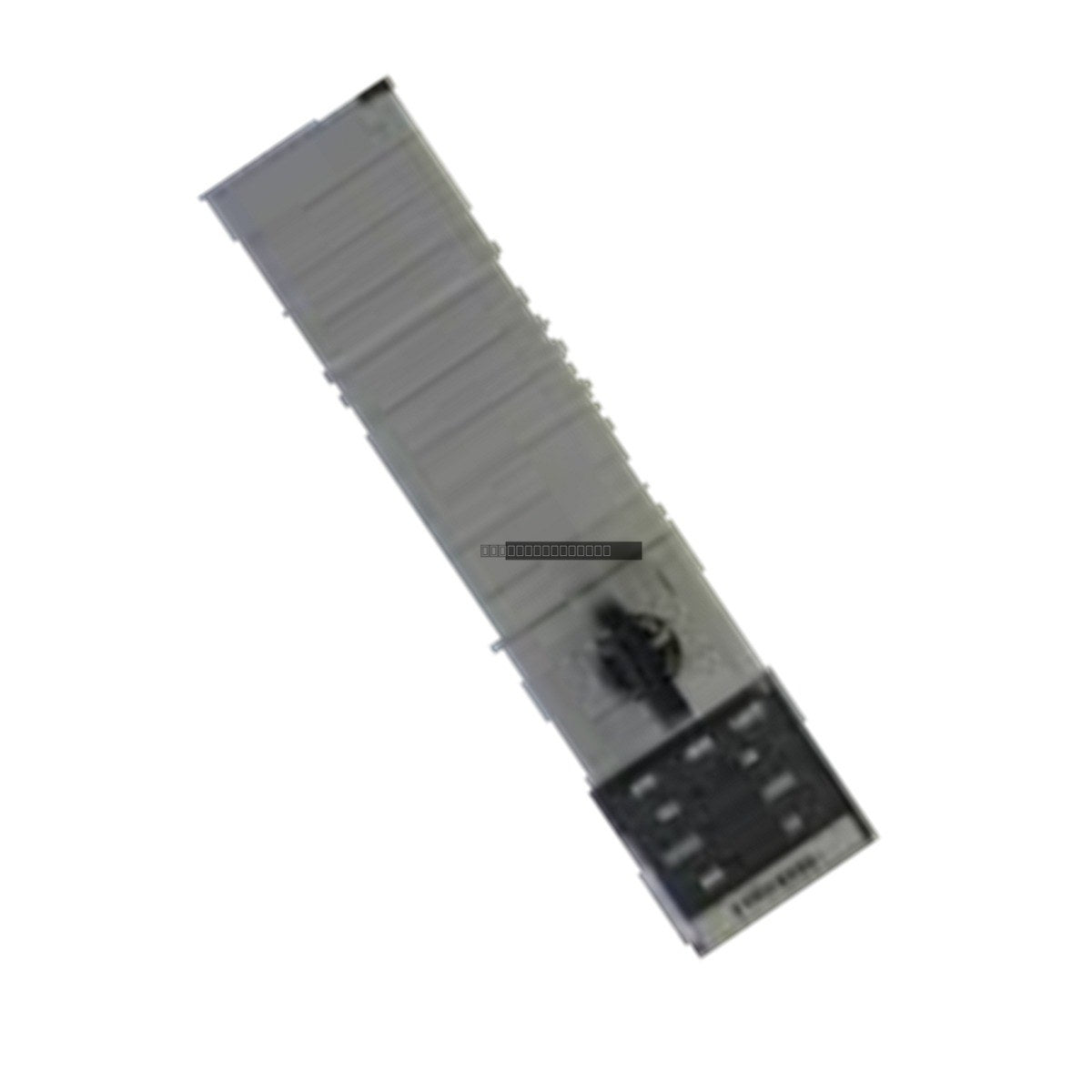

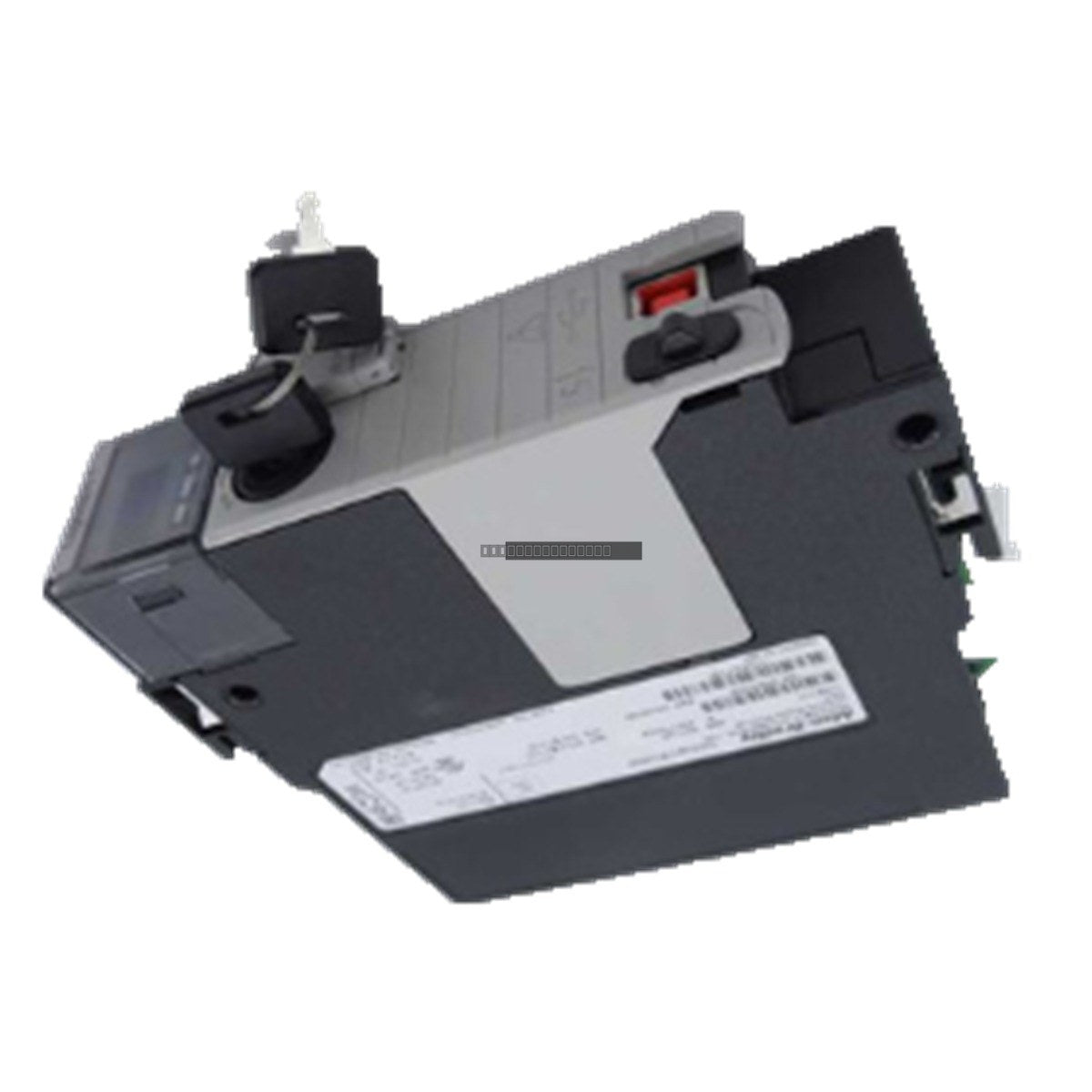

El Allen-Bradley 1756-L64 es un módulo controlador Logix5564 de alto rendimiento diseñado para la plataforma ControlLogix. Este módulo procesador proporciona una robusta potencia de cálculo para tareas complejas de automatización industrial, ofreciendo 16 MB de memoria de usuario para soportar aplicaciones de control a gran escala, control de movimiento de alta velocidad y amplios requisitos de procesamiento de datos.
Características
16 MB de memoria de usuario para lógica compleja y almacenamiento de datos.
478 KB de memoria de E/S para un manejo eficiente de datos.
Admite hasta 128.000 puntos de E/S digitales.
Admite hasta 4.000 puntos de E/S analógicas.
Diseñado para una integración perfecta dentro del entorno del chasis ControlLogix.
Funcionamiento fiable con baja disipación térmica.
Especificaciones técnicas
Modelo
1756-L64
Memoria
16 MB de memoria de usuario
Memoria de E/S
478 KB
E/S digitales máx.
128.000
E/S analógicas máx.
4.000
Consumo de corriente (5,1 V CC)
1200 mA
Consumo de corriente (24 V CC)
14 mA
Disipación térmica
11,9 BTU/h
Tensión de aislamiento
30 V Continuos
Directrices de instalación
Asegúrese de que el chasis ControlLogix esté apagado antes de insertar o extraer el módulo 1756-L64.
Alinee el módulo cuidadosamente con las guías de la ranura del chasis para evitar daños en los pines del plano posterior.
Asegure el módulo utilizando los pestillos superior e inferior para garantizar un contacto eléctrico y una estabilidad mecánica adecuados.
Mantenga un espacio libre adecuado alrededor del chasis para una ventilación y refrigeración adecuadas.
Siga las prácticas estándar de prevención de ESD (descarga electrostática) al manipular el módulo para proteger los componentes internos sensibles.
Preguntas frecuentes
¿Cuál es la función principal del 1756-L64?
El 1756-L64 es una unidad central de procesamiento (CPU) para el sistema Allen-Bradley ControlLogix, responsable de ejecutar la lógica de control, gestionar las comunicaciones de E/S y coordinar las tareas del sistema.
¿Es este módulo compatible con otros componentes de ControlLogix?
Sí, el 1756-L64 está diseñado para funcionar dentro de los chasis ControlLogix estándar y es compatible con los módulos de E/S y comunicación de la serie 1756.
¿Cuáles son los requisitos de alimentación de este procesador?
El módulo consume 1200 mA a 5,1 V CC y 14 mA a 24 V CC de la fuente de alimentación del plano posterior del chasis.
