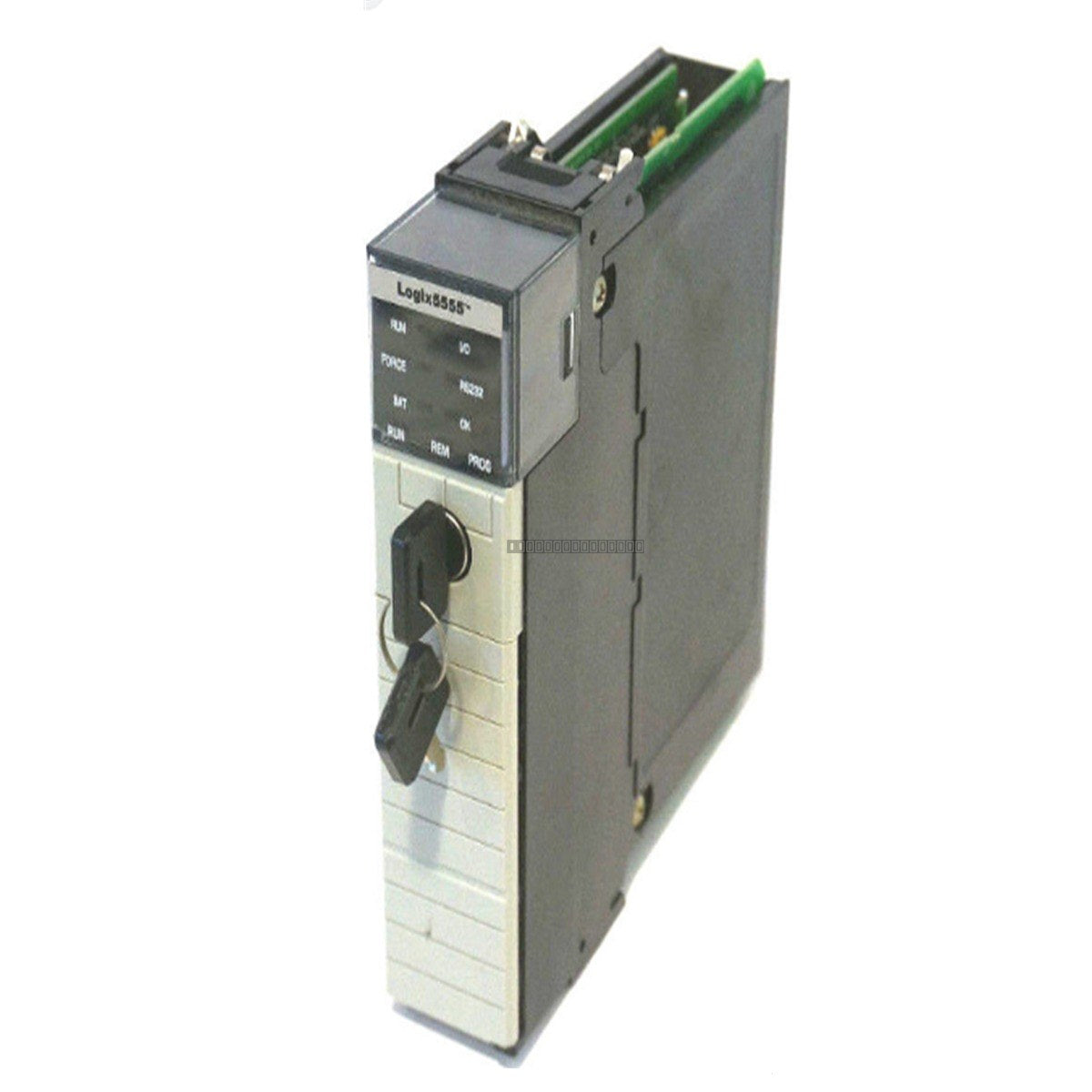

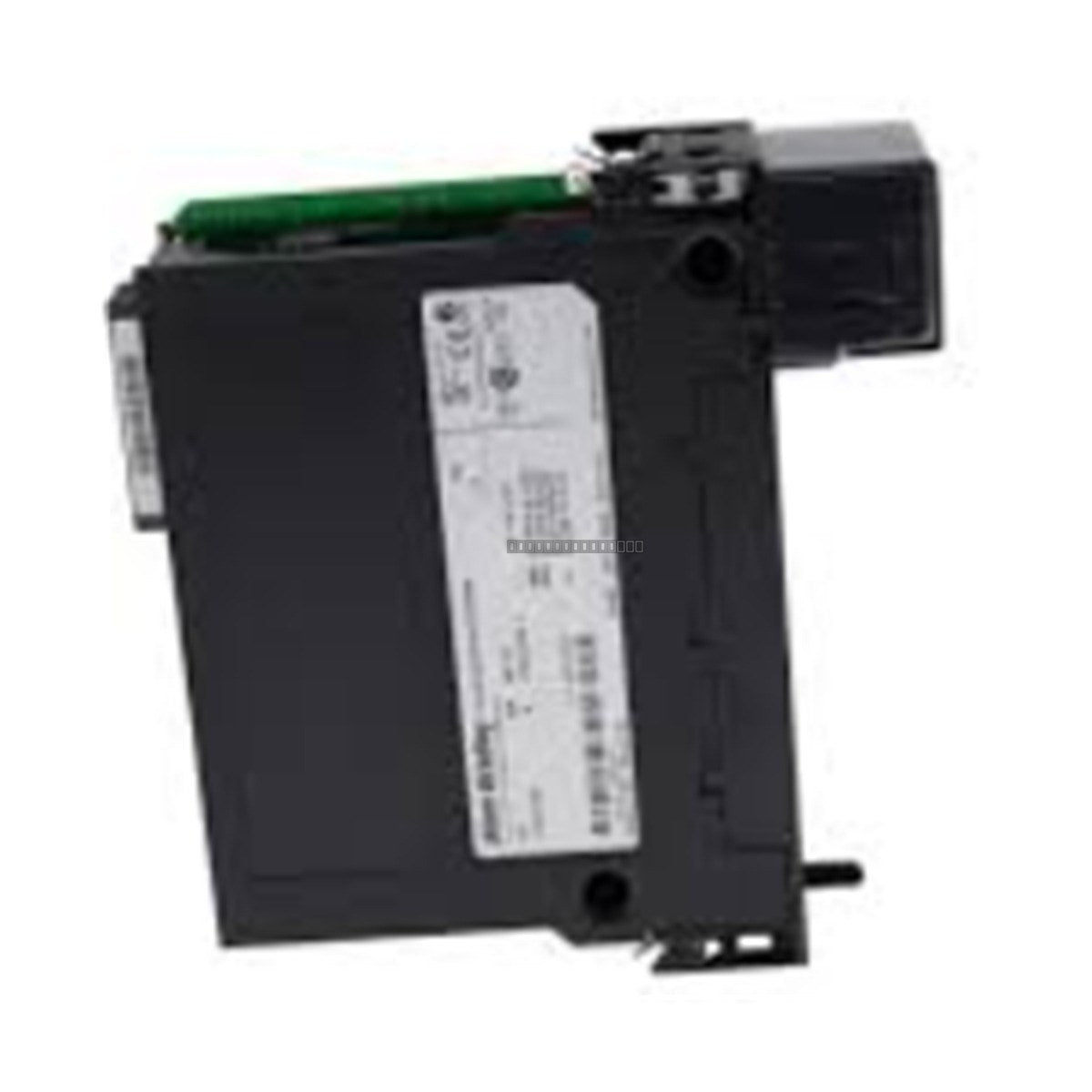

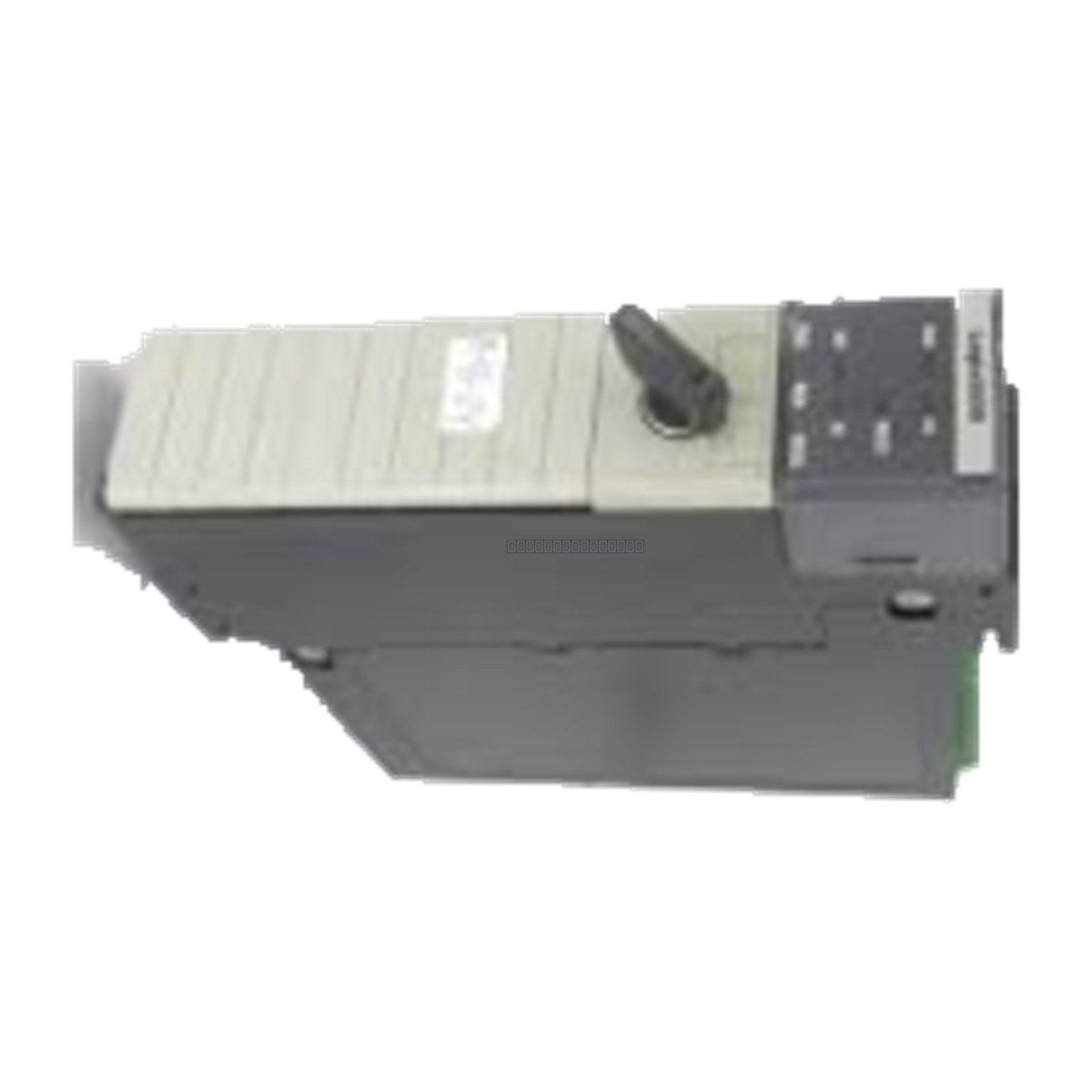

Controlador de automatización programable Allen-Bradley 1756-L63/B ControlLogix 5563 Serie B

Descripción

El Allen-Bradley 1756-L63/B es un controlador de automatización programable (PAC) de alto rendimiento que pertenece a la familia de hardware ControlLogix 5563 Serie B. Diseñado para entornos industriales exigentes, este procesador montado en chasis gestiona aplicaciones complejas de control discreto, de movimiento y de procesos. Está diseñado para manejar grandes secuencias lógicas, matrices de control analógico y tuberías de comunicación multi-red, asegurando ciclos de sistema determinísticos. El motor operativo multitarea del controlador segrega las rutinas de ejecución para minimizar los retrasos de procesamiento, mejorando así la estabilidad del sistema y reduciendo el riesgo de tiempo de inactividad no programado en arquitecturas de fábrica distribuidas.

Características

• Procesamiento de alta capacidad: Admite hasta 32 tareas de controlador concurrentes con hasta 100 programas por tarea.
• Especificaciones de memoria: Equipado con 8 MB de memoria volátil de usuario y 478 KB de memoria de E/S dedicada; admite hasta 128 MB de almacenamiento no volátil a través de una tarjeta CompactFlash 1784-CF128 opcional.
• Versatilidad de comunicación: Cuenta con un puerto serie RS-232 integrado compatible con los protocolos DF1, DH-485, ASCII y Modbus. Admite una amplia expansión de red a través de puentes opcionales para EtherNet/IP, ControlNet, DeviceNet y SynchLink.
• Soporte de redundancia: Capaz de una redundancia de hardware completa con enlaces de sincronización localizados para operaciones de conmutación sin interrupciones.
• Diseño robusto: Construido para la fiabilidad industrial con una clasificación de choque operativo de 30 g y una tolerancia a la vibración de 2 g.

Aplicaciones

El 1756-L63/B se implementa ampliamente en infraestructura crítica y sectores industriales pesados, incluyendo la refinación de petróleo y gas, la generación de energía eléctrica, el tratamiento de agua y la automatización de fabricación a gran escala.

Especificaciones técnicas

Guías de instalación

• Montaje en chasis: Diseñado para su instalación en chasis estándar 1756 ControlLogix. Asegúrese de que el módulo esté completamente asentado y los pestillos de retención superior/inferior estén bloqueados.
• Requisitos de energía: Asegúrese de que la fuente de alimentación del chasis (por ejemplo, 1756-PA75, 1756-PB75) esté dimensionada correctamente para manejar el consumo de corriente de 1.2 A a 5.1 VCC.
• Precauciones ESD: Utilice siempre una muñequera correctamente conectada a tierra al manipular el módulo para evitar daños por descarga electrostática en los componentes internos.
• Entorno: Mantenga las temperaturas ambiente entre 0 y 60 grados C. Asegure un flujo de aire adecuado dentro del gabinete para mantenerse dentro del límite de disipación de potencia de 3.5 W.
• Manejo de la batería: Instale la batería 1756-BA2 antes de la operación para mantener la memoria durante los ciclos de energía. Reemplace la batería solo cuando el controlador esté encendido para evitar la pérdida de datos.

Preguntas frecuentes

¿Cuál es la principal diferencia entre el 1756-L63/B y las versiones anteriores?

El 1756-L63/B es un controlador de la Serie B, que ofrece una mayor fiabilidad de hardware y compatibilidad con versiones de firmware actualizadas en comparación con los modelos anteriores de la Serie A. Está diseñado específicamente para admitir la batería de litio 1756-BA2.

¿Se puede utilizar este módulo en una configuración redundante?

Sí, el 1756-L63/B admite la redundancia de hardware cuando se combina con un par de controladores redundantes compatibles y módulos de sincronización, lo que permite conmutaciones sin interrupciones en aplicaciones críticas.

¿Este módulo incluye una tarjeta CompactFlash?

No, la tarjeta CompactFlash 1784-CF128 es un accesorio opcional que se utiliza para el almacenamiento de memoria no volátil y la copia de seguridad de programas; debe adquirirse por separado.
