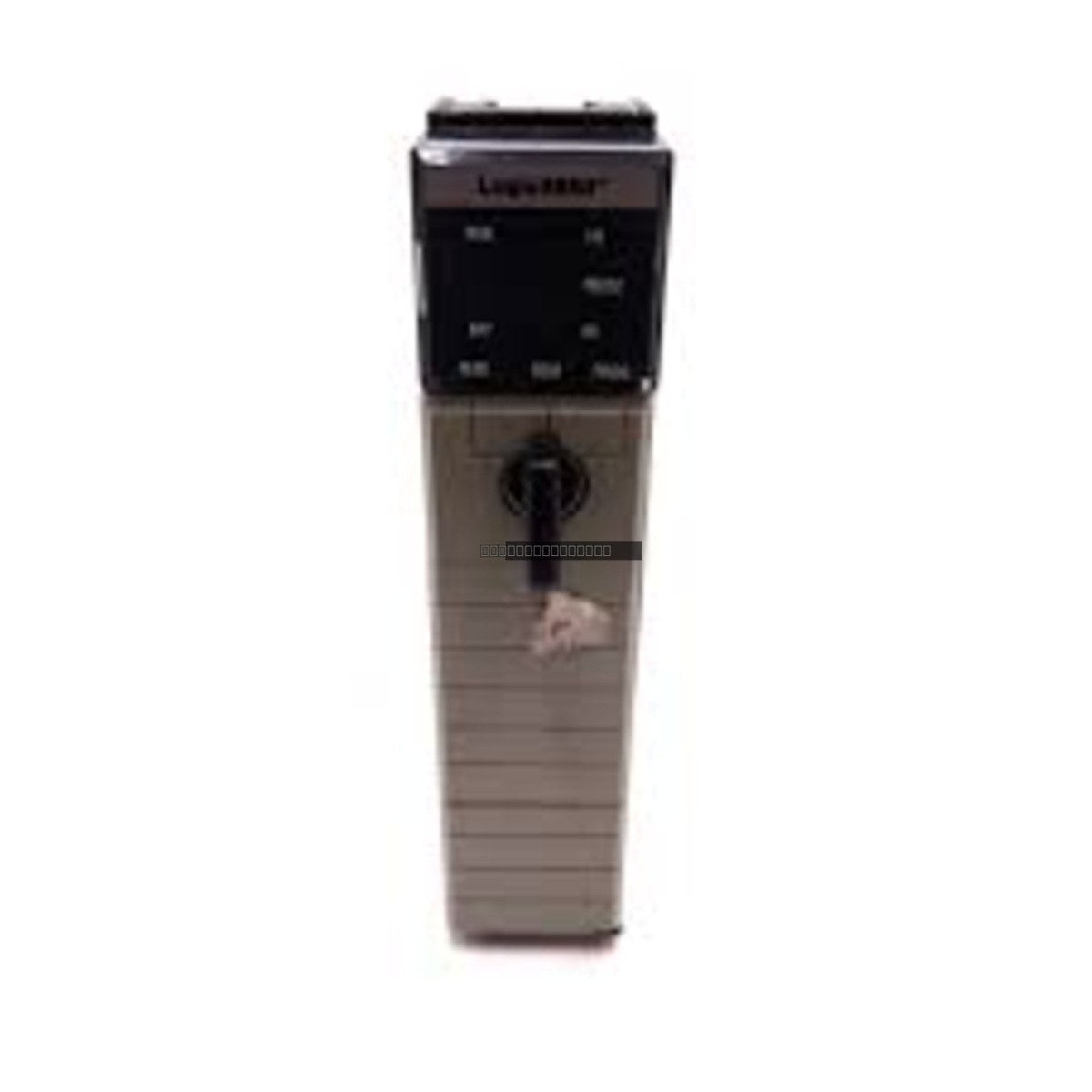

El Allen-Bradley 1756-L55M16 es un módulo de controlador ControlLogix Logix5555 diseñado para aplicaciones de automatización industrial de alto rendimiento. Este módulo de procesador cuenta con 7.5 MB de memoria integrada, lo que proporciona sólidas capacidades de procesamiento para tareas de control complejas. El 1756-L55M16 consta de una unidad de procesador base 1756-L55 emparejada con una placa de memoria 1756-M16. Como parte de la plataforma ControlLogix, admite una amplia gama de configuraciones de E/S y procesamiento de alta velocidad, lo que lo hace adecuado para entornos exigentes de fabricación y control de procesos.
Características
Arquitectura de procesador Logix5555 para una ejecución fiable de la lógica de control.
Capacidad de memoria integrada de 7.5 MB para almacenamiento de programas y manejo de datos.
Compatibilidad con E/S de alta densidad, capaz de gestionar hasta 128,000 puntos de E/S.
Optimizado para tiempos de escaneo de programas rápidos de 0.08 milisegundos.
Diseñado para una integración perfecta en la placa base de ControlLogix.
Especificaciones Técnicas
Modelo de Producto
1756-L55M16
Tipo de Procesador
Logix5555
Memoria
7.5 MB
Capacidad Máx. de E/S
128,000
Entradas Analógicas Máx.
4,000
Salidas Analógicas Máx.
2,000
Tiempo de Escaneo del Programa
0.08 ms
Corriente de la Placa Base (5V DC)
1.23 A
Clasificación de Vibración
10-500 Hz
Guías de Instalación
Asegúrese de que el chasis ControlLogix esté apagado antes de insertar o quitar el módulo 1756-L55M16 para evitar daños eléctricos.
El módulo debe asentarse firmemente en la ranura del chasis y asegurarse con los clips de retención superior e inferior.
Mantenga una ventilación adecuada en el armario de control para garantizar que el módulo funcione dentro de los rangos de temperatura recomendados.
Observe las precauciones estándar de ESD (descarga electrostática) al manipular el módulo para proteger los componentes internos sensibles.
Asegúrese de que la fuente de alimentación de la placa base tenga el tamaño correcto para manejar el consumo de corriente de 1.23 A de este procesador.
Preguntas Frecuentes
¿El 1756-L55M16 sigue en producción?
No, el 1756-L55M16 fue descontinuado oficialmente por el fabricante en marzo de 2011. Actualmente, suele estar disponible a través de canales de excedentes o reacondicionados para el mantenimiento de sistemas heredados.
¿De qué está compuesto el 1756-L55M16?
Esta unidad es una combinación del módulo de procesador base 1756-L55 y la placa de expansión de memoria 1756-M16.
