Módulo de entrada de termopar ControlLogix 1756-IT6I de Allen-Bradley

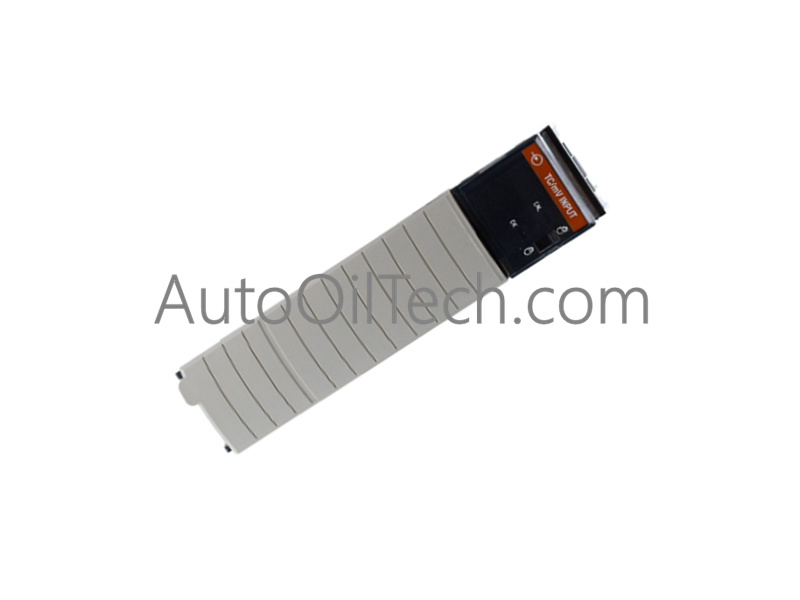

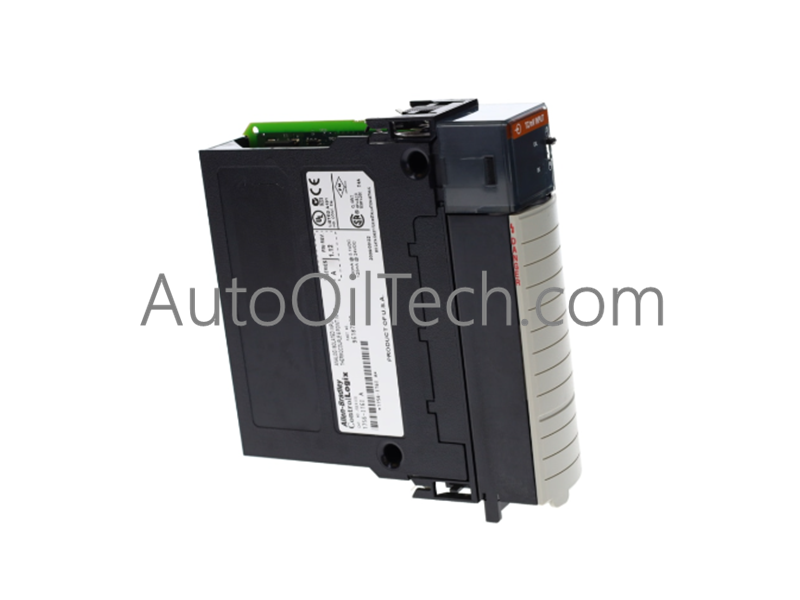

El Allen-Bradley 1756-IT6I, también catalogado como el Módulo de entrada aislada/termopar 1756-IT6I, funciona como un componente de hardware dedicado para la detección de temperatura de alta precisión dentro de las plataformas de backplane de ControlLogix. El módulo digitaliza señales de temperatura de baja-milivoltios a través de 6 canales, interconectándose directamente con termopares o sensores de milivoltios montados en campo. Cada canal de entrada cuenta con aislamiento galvánico individual de canal a canal, lo que evita la interferencia de voltaje de modo común y la propagación de ruido térmico entre las sondas de unión térmica sin conexión a tierra o con conexión a tierra.

Especificaciones de hardware

Arquitectura del sistema ControlLogix y características del protocolo del backplane

El módulo se comunica a través del bus del backplane ControlLogix local utilizando tramas CIP (Protocolo Industrial Común) de alta velocidad. La velocidad de comunicación del bus del backplane garantiza una baja latencia determinista durante el procesamiento de datos térmicos en tiempo real. Los protocolos de enrutamiento de E/S de alta densidad garantizan la transmisión cíclica continua de datos al controlador, igualando los valores de intervalo de paquete solicitado (RPI) configurados hasta ciclos de ejecución de sub-milisegundos. La compatibilidad con flash de firmware permite la configuración de parámetros en línea y las actualizaciones de diagnóstico a través del software Studio 5000 Logix Designer sin interrumpir la comunicación del backplane.

Preguntas frecuentes

P: ¿Se puede quitar o insertar el módulo 1756-IT6I con alimentación (RIUP)?

R: Sí, el módulo admite la extracción e inserción con alimentación (RIUP) dentro de un chasis ControlLogix. Sin embargo, las conexiones del termistor de compensación de unión fría (CJC) ubicadas en el bloque de terminales extraíble (RTB) deben permanecer firmemente conectadas durante el funcionamiento para evitar errores de medición de referencia térmica.

P: ¿El 1756-IT6I proporciona compensación de unión fría (CJC) integrada?

R: La compensación de unión fría se realiza utilizando termistores CJC integrados directamente en los conjuntos de bloques de terminales extraíbles 1756-TBSA o 1756-TBSH, lo que permite ajustes precisos de desviación de temperatura ambiente para los cables de termopar conectados.

Pautas de instalación en campo

• Asegúrese de que la conexión a tierra del chasis del backplane cumpla con los estándares IEEE 1100 conectando el perno de conexión a tierra del chasis directamente a la conexión a tierra principal del gabinete con un cable de cobre de baja impedancia.
• Utilice un cable de extensión de termopar dedicado que coincida precisamente con el tipo de termopar específico (por ejemplo, Tipo J, K, T, E, R, S, B, N) para evitar errores de interfaz de unión fría.
• Dirija las líneas de señal de termopar de bajo nivel en canalizaciones de cableado separadas aisladas de los cables de CA de alto voltaje y los cables de alimentación de salida de variadores de frecuencia.
• Conecte a tierra el cable de blindaje del cableado de termopar blindado en un solo extremo (generalmente en el panel del gabinete) para evitar crear bucles de tierra a través de canales aislados.
