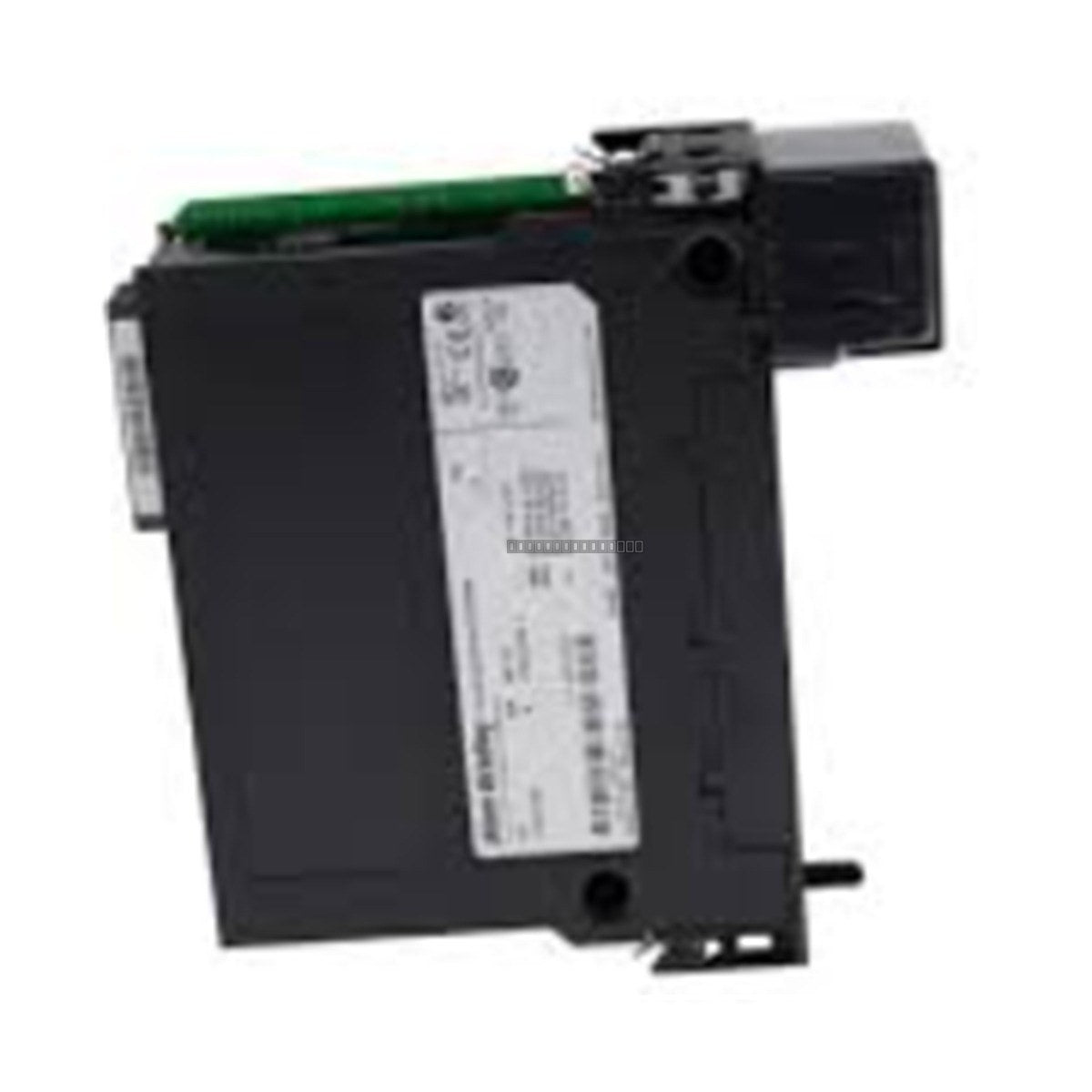

El Allen-Bradley 1756-EN2F es un módulo de comunicación ControlLogix EtherNet/IP diseñado para proporcionar conectividad de fibra óptica de alta velocidad para sistemas de automatización industrial. Como parte de la plataforma ControlLogix, este módulo puente facilita el intercambio de datos sin interrupciones entre el controlador y otros dispositivos en una red EtherNet/IP, utilizando medios de fibra óptica para una inmunidad mejorada al ruido y capacidades de comunicación a larga distancia.
Características
Interfaz de fibra óptica para una comunicación robusta en entornos con alta EMI.
Admite velocidades de transferencia de datos Ethernet de 10/100 Mbps.
Proporciona 128 conexiones TCP/IP y 256 conexiones totales.
Puerto USB integrado para configuración y diagnóstico local (12 Mbps).
Montaje en chasis para integración en cualquier chasis ControlLogix 1756 estándar.
Especificaciones técnicas
Modelo de producto
1756-EN2F
Tipo de módulo
Módulo de comunicación Ethernet
Velocidad Ethernet
10/100 Mbps
Velocidad USB
12 Mbps
Conexiones TCP/IP
128
Conexiones totales
256
Corriente de la placa base (5.1V CC)
1.2 A
Corriente de la placa base (24V CC)
3 mA
Disipación de potencia
6.2 W
Montaje
Chasis 1756
Pautas de instalación
Asegúrese de que el chasis ControlLogix esté apagado antes de insertar o quitar el módulo para evitar daños eléctricos.
Alinee el módulo con cuidado con las guías de la ranura del chasis y asiente firmemente en el conector de la placa base.
Asegure el módulo utilizando los tornillos de retención superior e inferior para garantizar una conexión a tierra adecuada y estabilidad mecánica.
Utilice el cableado y los conectores de fibra óptica adecuados; asegúrese de que los extremos de la fibra estén limpios y protegidos del polvo o la suciedad.
Mantenga un espacio adecuado alrededor del módulo para una ventilación y refrigeración adecuadas dentro del armario.
Evite tender cables de comunicación junto a líneas eléctricas de alta tensión para minimizar la posible interferencia de la señal.
Preguntas frecuentes
¿Cuál es la función principal del 1756-EN2F?
El 1756-EN2F sirve como un módulo puente que permite que un controlador ControlLogix se comunique a través de una red EtherNet/IP utilizando medios de fibra óptica, proporcionando conectividad confiable para E/S distribuidas y mensajería punto a punto.
¿Se puede instalar este módulo en cualquier ranura de un chasis 1756?
Sí, el 1756-EN2F está diseñado para montarse en chasis y se puede colocar en cualquier ranura disponible dentro de un chasis ControlLogix 1756 estándar.
¿Este módulo requiere alimentación externa?
No, el módulo obtiene la energía requerida directamente de la placa base del chasis ControlLogix (5.1V CC y 24V CC).
