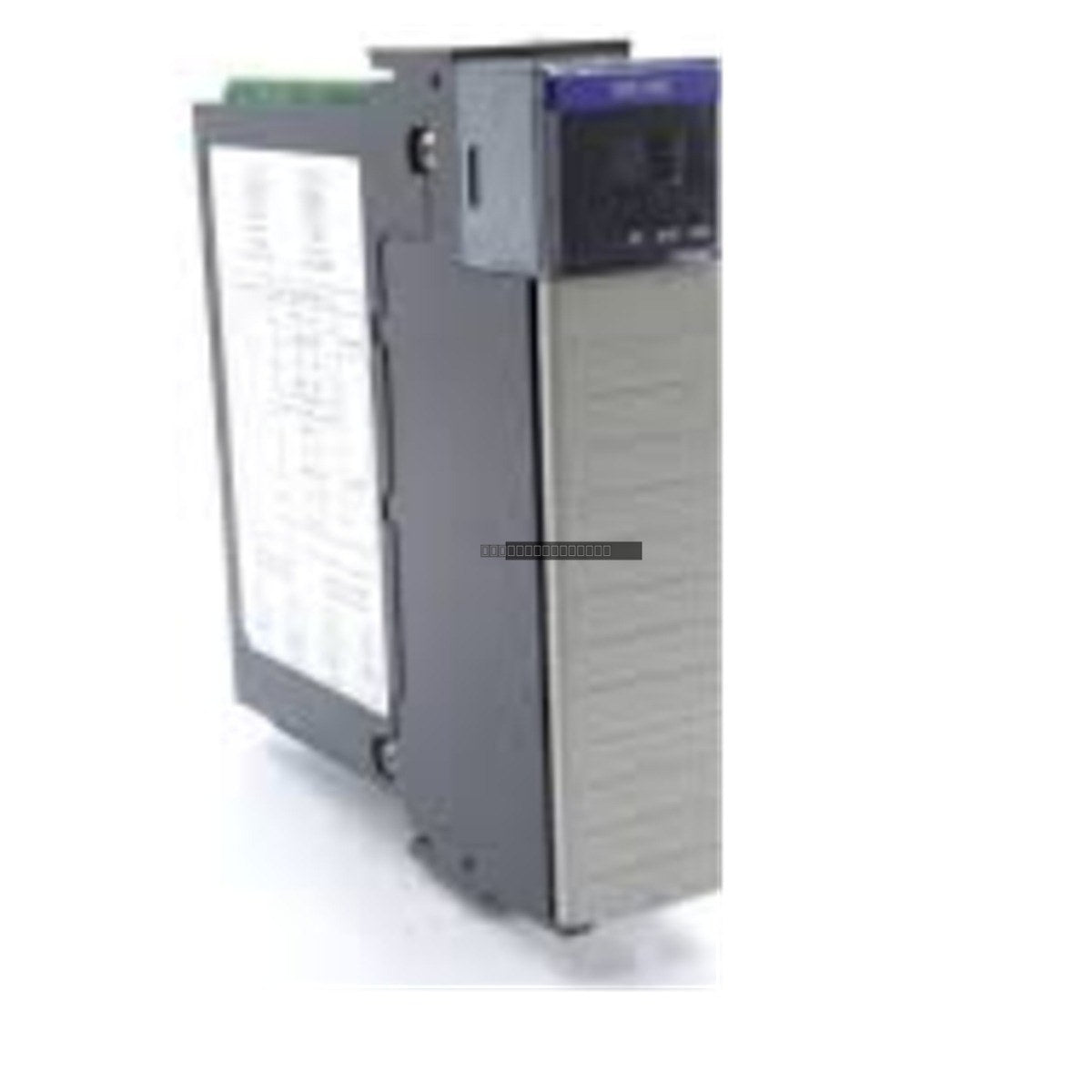

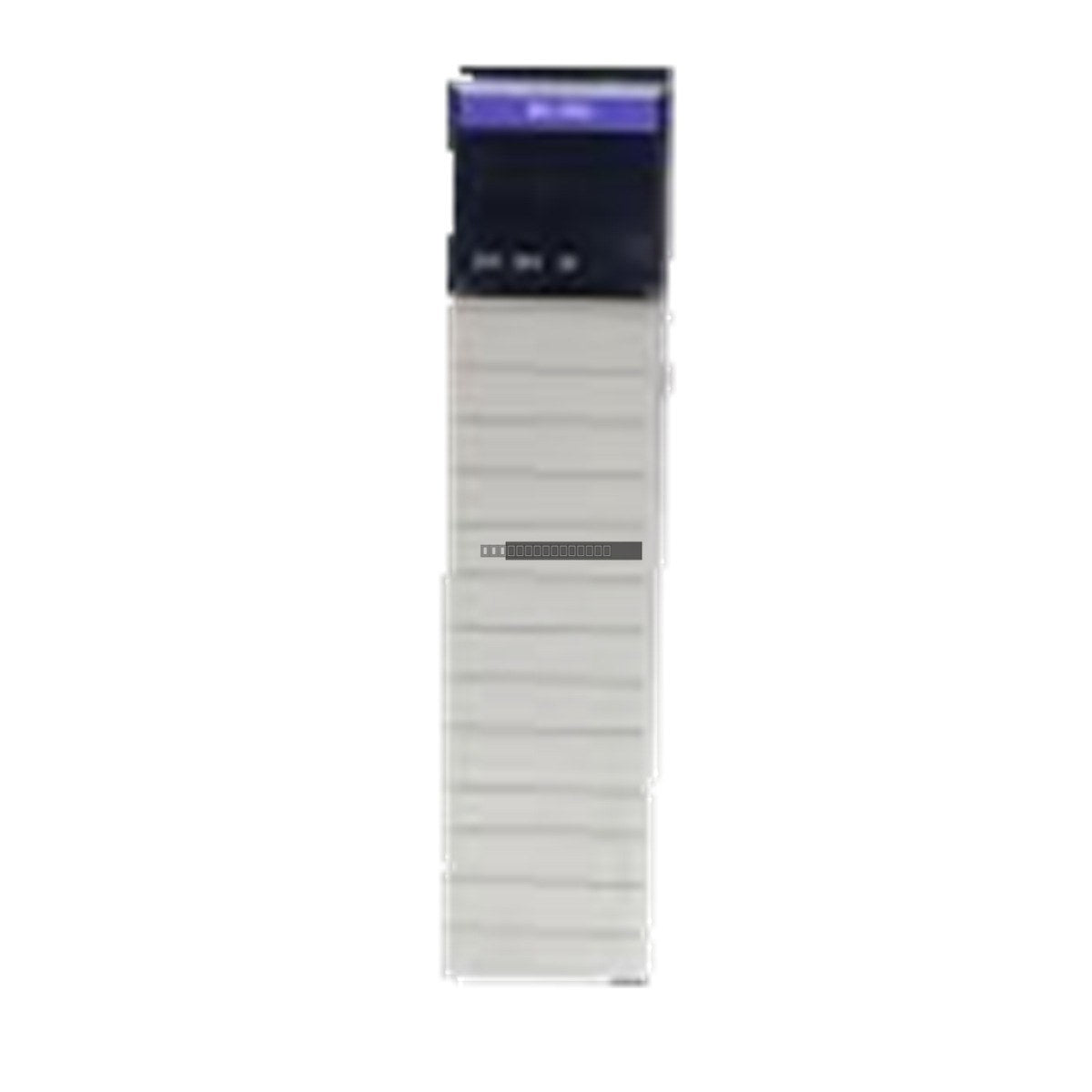

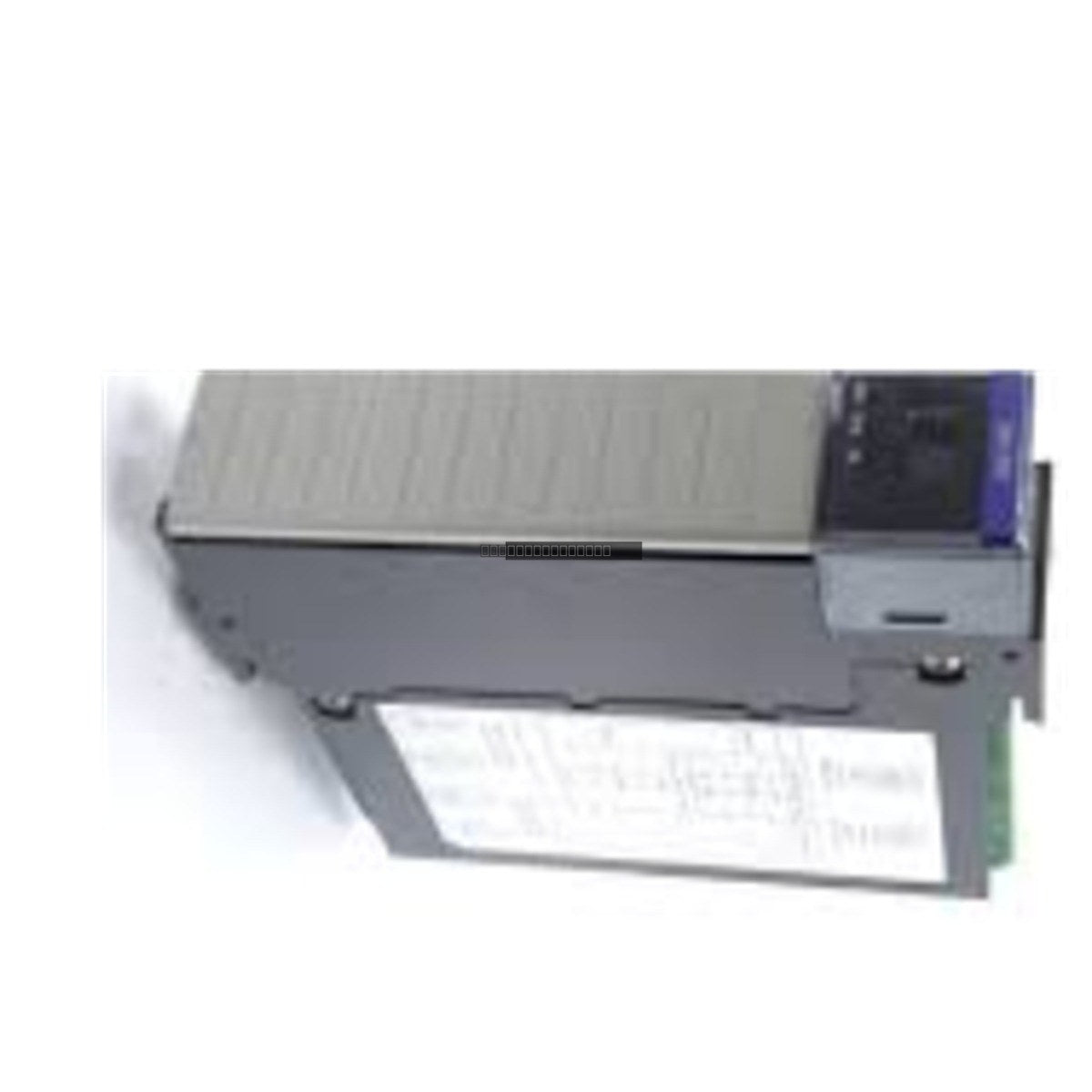

Módulo escáner Data Highway Plus / E/S remota ControlLogix 1756-DHRIO de Allen-Bradley

Descripción

El Allen-Bradley 1756-DHRIO es un módulo de interfaz de comunicación ControlLogix diseñado para proporcionar conectividad entre controladores ControlLogix y redes Data Highway Plus (DH+) o redes Remote I/O (RIO). Este módulo funciona como un puente, permitiendo un intercambio de datos y una gestión de dispositivos sin interrupciones entre arquitecturas de comunicación industriales modernas y heredadas.

Características

• Interfaz de comunicación de doble canal para una integración versátil de la red.
• Soporta el protocolo de comunicación Data Highway Plus (DH+).
• Funciona como un escáner de E/S remotas (RIO) para aplicaciones de control distribuido.
• Velocidades de comunicación seleccionables: 57,6 Kbaudios, 115,2 Kbaudios y 230,4 Kbaudios.
• Diseñado para una integración perfecta en la placa base del chasis ControlLogix.

Aplicaciones

El 1756-DHRIO se utiliza normalmente en entornos de automatización industrial que requieren la integración de redes DH+ heredadas o dispositivos de campo basados en RIO en una plataforma ControlLogix moderna. Se encuentra comúnmente en sistemas de fabricación, control de procesos y manejo de materiales donde la infraestructura heredada debe mantenerse junto con el nuevo hardware de control.

Especificaciones Técnicas

Pautas de instalación

• Asegúrese de que la alimentación del chasis ControlLogix esté desconectada antes de instalar o quitar el módulo.
• Deslice el módulo en la ranura designada del chasis y asegúrelo usando los mecanismos de cierre superior e inferior.
• Utilice cable gemelo coaxial blindado (por ejemplo, Belden 89463) para todas las conexiones DH+ y RIO para minimizar la interferencia EMI.
• Mantenga prácticas de conexión a tierra adecuadas para el blindaje de comunicación para evitar errores de comunicación relacionados con el ruido.
• Verifique que la configuración de la velocidad en baudios en el módulo coincida con la configuración de red existente antes de la puesta en marcha.

Preguntas frecuentes

¿Cuál es la función principal del módulo 1756-DHRIO?

El módulo actúa como un puente de comunicación, permitiendo que un controlador ControlLogix se comunique con dispositivos en una red Data Highway Plus o actúe como un escáner para redes de E/S remotas.

¿Se puede utilizar este módulo para redes DH+ y RIO?

Sí, el 1756-DHRIO está diseñado para admitir tanto los protocolos de comunicación DH+ como de E/S remotas, lo que proporciona flexibilidad para la integración de sistemas heredados.
