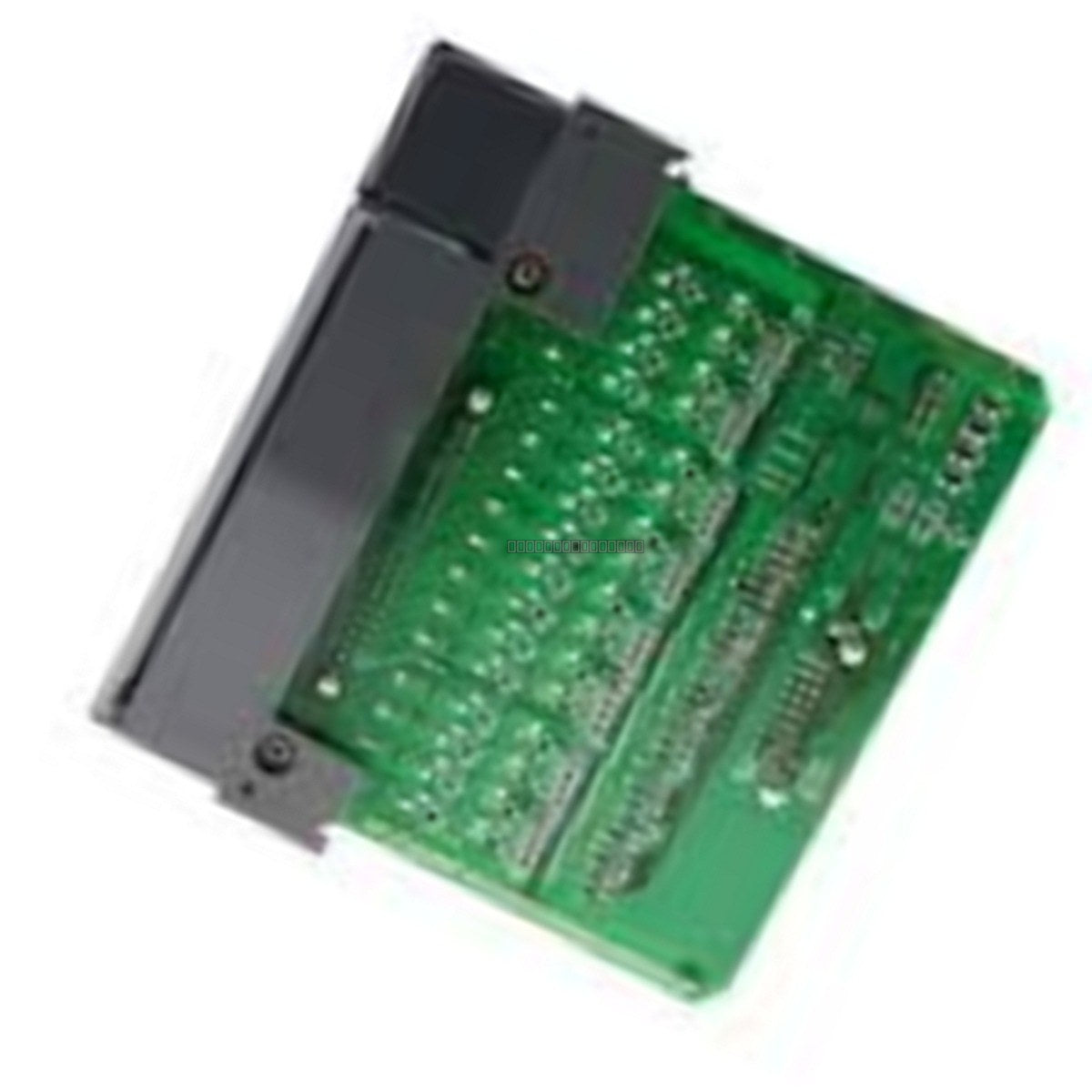

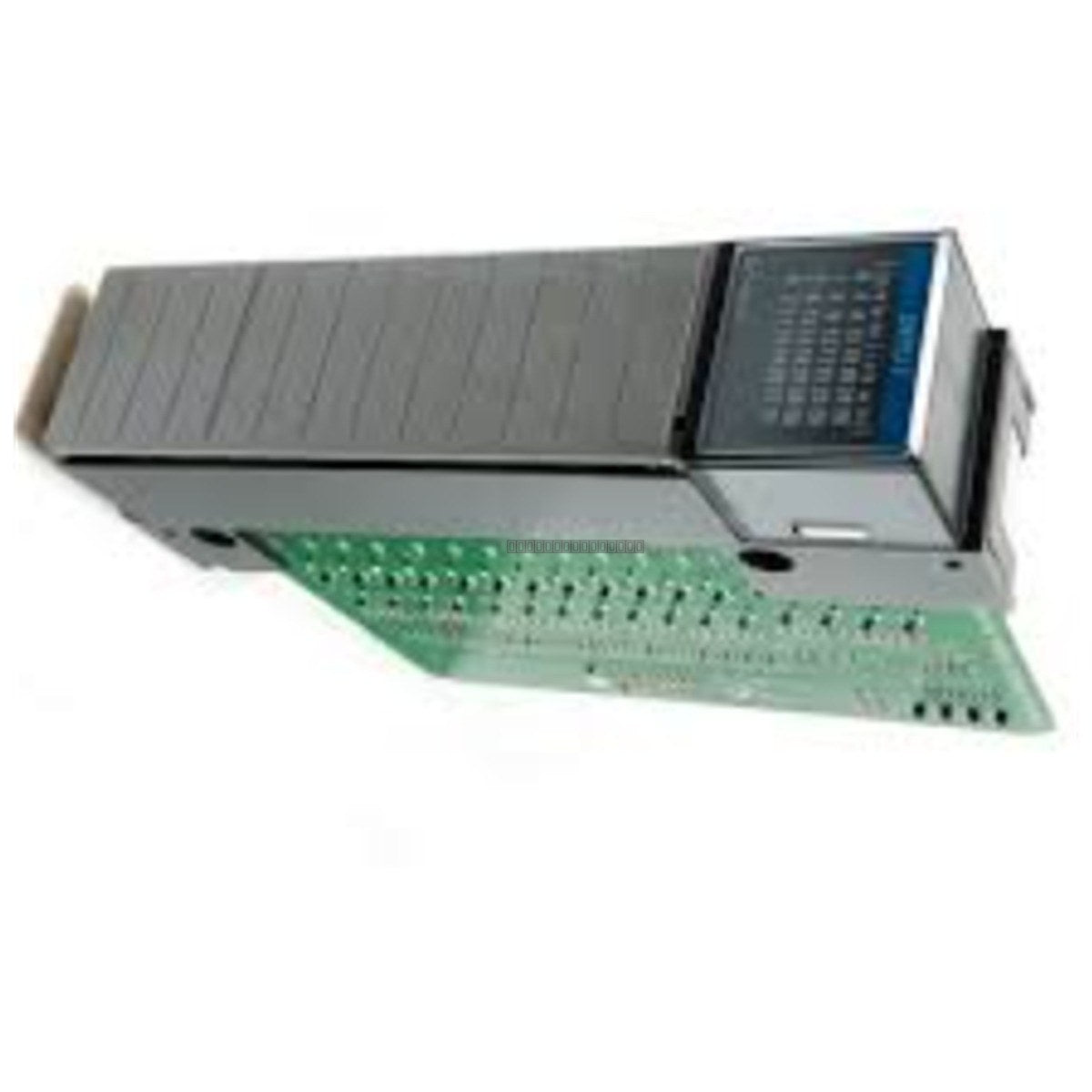

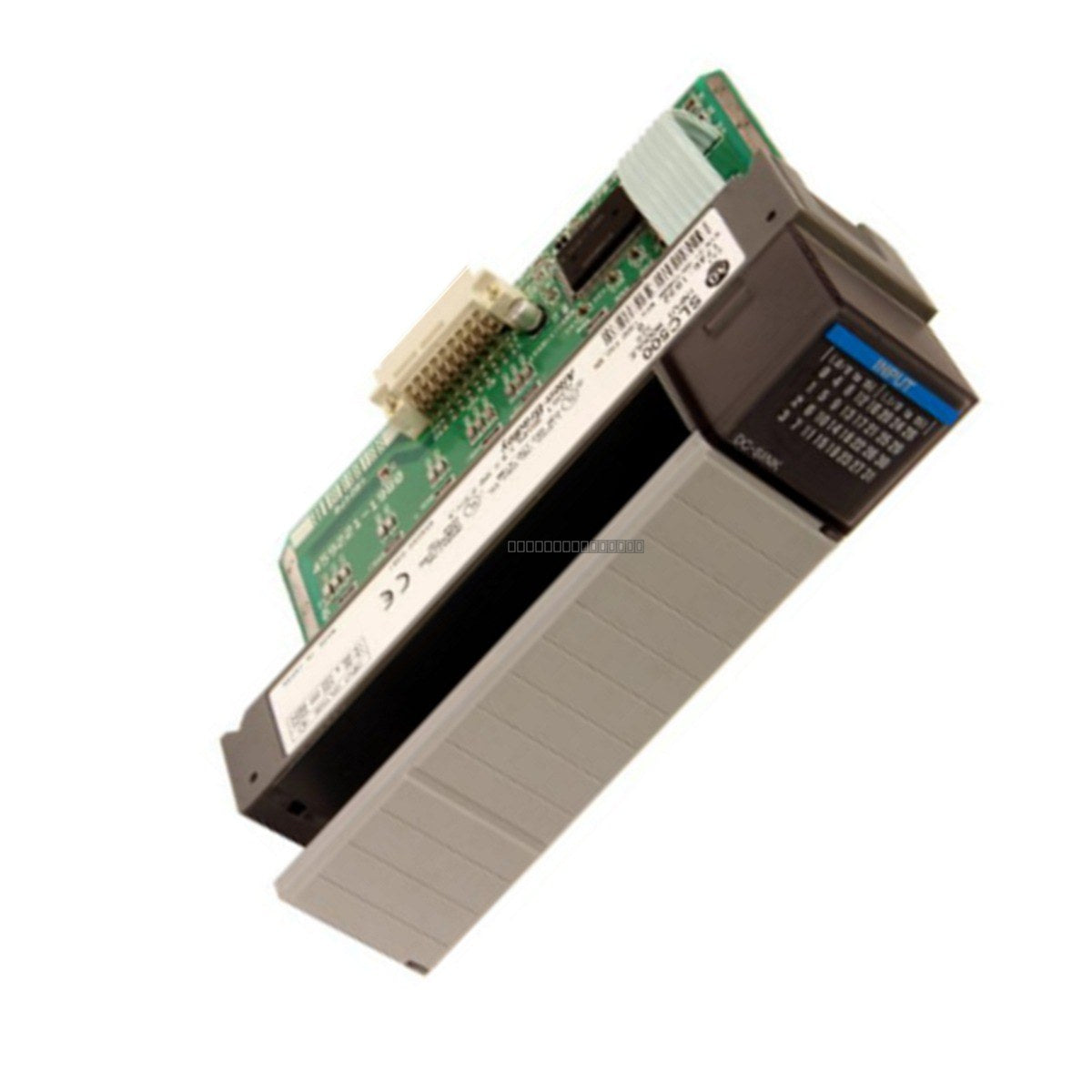

Módulo de salida combinado analógico 1746SC-IN04VI de Allen-Bradley Spectrum Controls

Descripción

El 1746SC-IN04VI es un módulo de salida analógica de cuatro canales de alta precisión diseñado por Spectrum Controls para la plataforma Allen-Bradley SLC 500. La designación 'VI' significa su versátil capacidad de modo dual, lo que permite que cada uno de los cuatro canales se configure de forma independiente para salida de voltaje o corriente. Este módulo está diseñado para aplicaciones industriales que requieren alta resolución y un aislamiento eléctrico robusto para mantener la integridad de la señal en diversos dispositivos de campo.

Características

• Cuatro canales de salida analógica configurables independientemente.
• Aislamiento individual entre canales (500 V CA continuo).
• Resolución de 16 bits para un control de alta precisión.
• Admite múltiples rangos de corriente: 0-20 mA, 4-20 mA y 0-21 mA.
• Admite múltiples rangos de voltaje: +/- 10 V, 0-10 V, 0-5 V y 1-5 V CC.
• Tiempo de respuesta rápido de 1 ms al 95% de la escala completa.
• Diseñado específicamente para el chasis de E/S Allen-Bradley SLC 500.

Aplicaciones

Este módulo es ideal para entornos de control de procesos donde los bucles de tierra y el ruido eléctrico son comunes. Las aplicaciones típicas incluyen el control de variadores de frecuencia (VFD), actuadores, válvulas proporcionales y otros dispositivos de campo que requieren señales analógicas aisladas de alta precisión.

Especificaciones Técnicas

Directrices de Instalación

• Asegúrese de que la alimentación del chasis SLC 500 esté desconectada antes de instalar o quitar el módulo.
• Verifique que el módulo esté completamente asentado en la ranura del chasis y asegurado con los tornillos provistos.
• Utilice cableado de par trenzado blindado para todas las señales analógicas para minimizar la interferencia EMI.
• Mantenga prácticas de conexión a tierra adecuadas para asegurar la efectividad del aislamiento entre canales de 500 V.
• Asegure una ventilación adecuada alrededor del chasis para evitar exceder el límite de disipación térmica de 5 W.

Preguntas Frecuentes

¿Puedo mezclar señales de voltaje y corriente en el mismo módulo? Sí, el 1746SC-IN04VI permite que cada uno de los cuatro canales se configure de forma independiente para salida de voltaje o corriente.

¿Este módulo proporciona aislamiento entre canales? Sí, el módulo cuenta con aislamiento individual entre canales, lo que evita bucles de tierra y diafonía de señal entre los dispositivos conectados.
