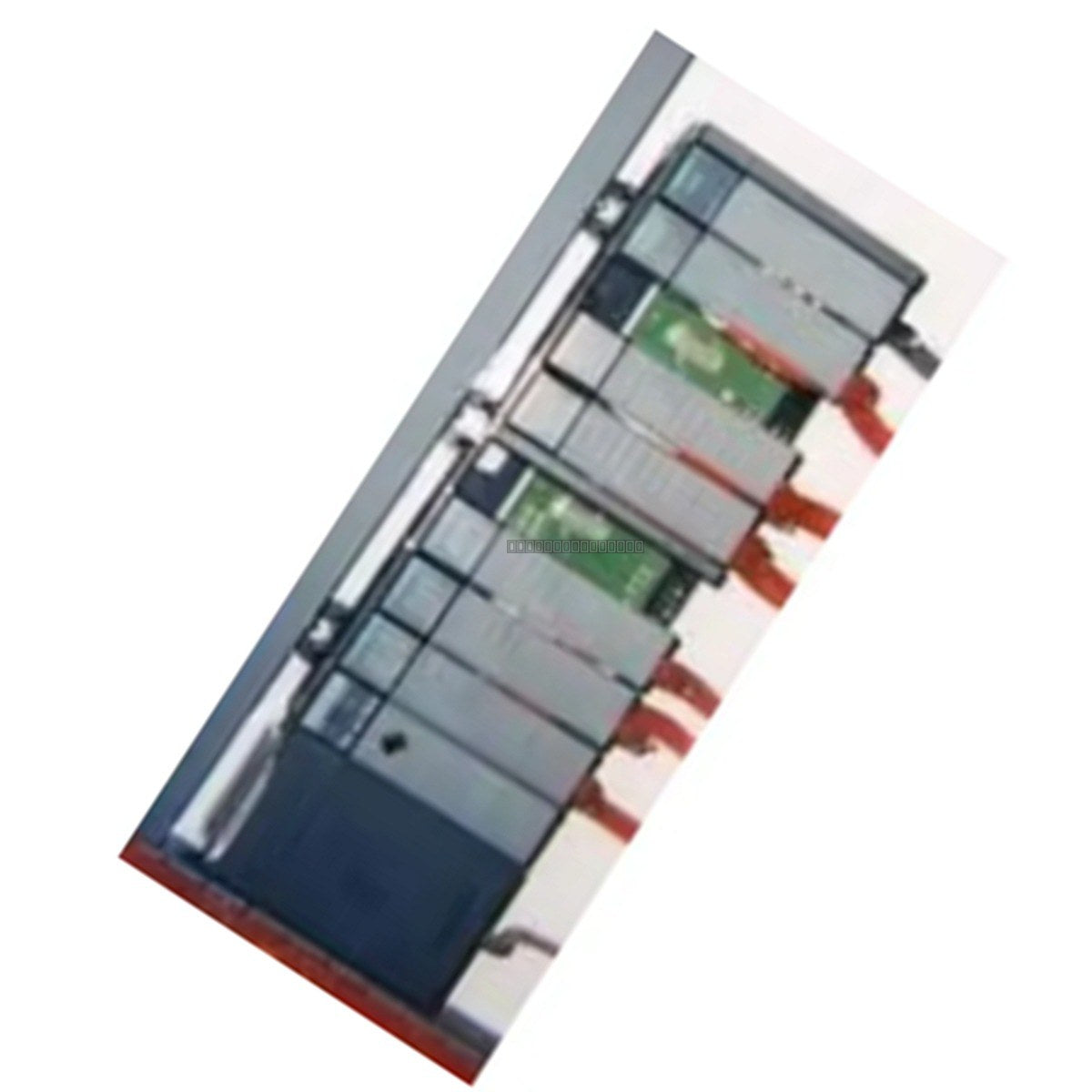

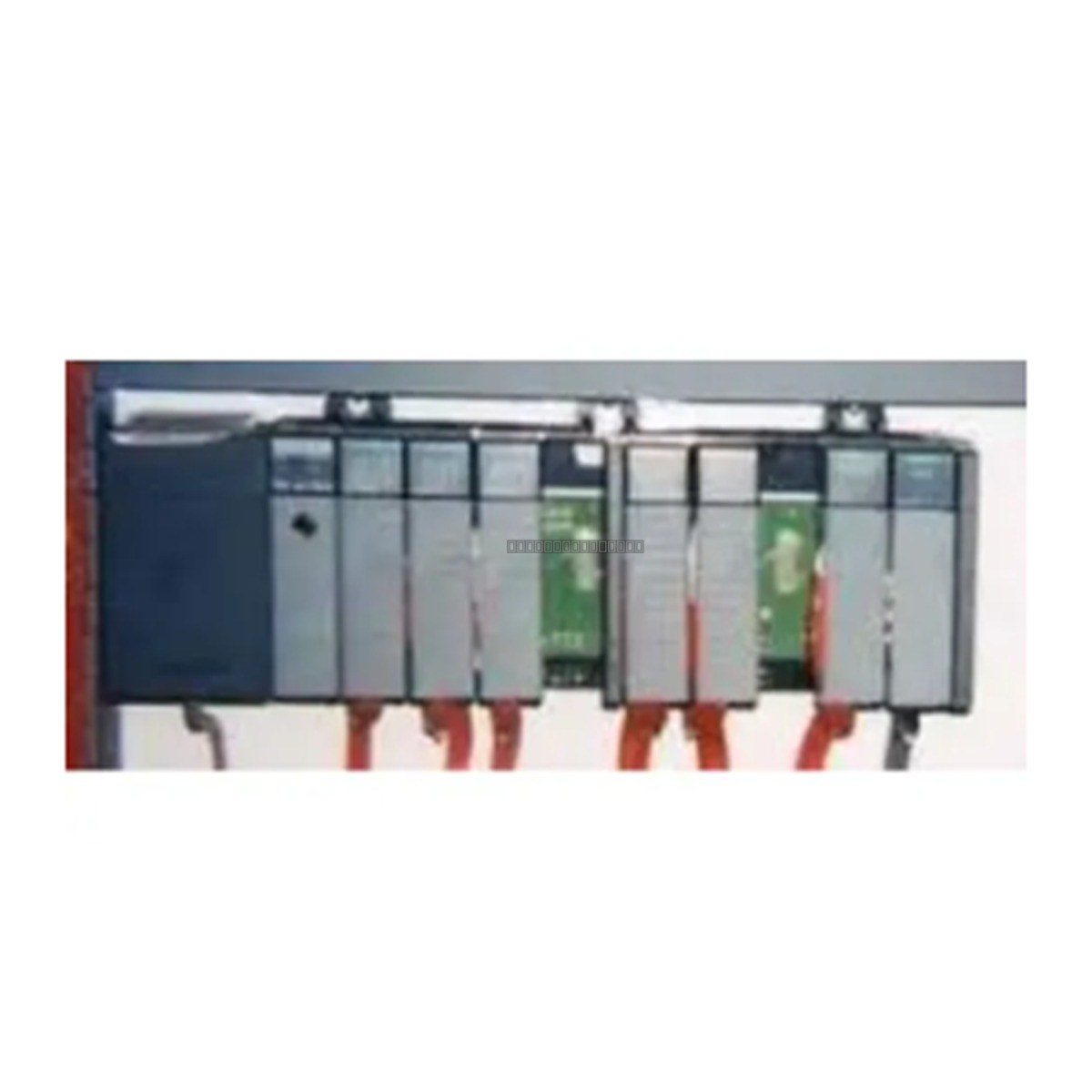

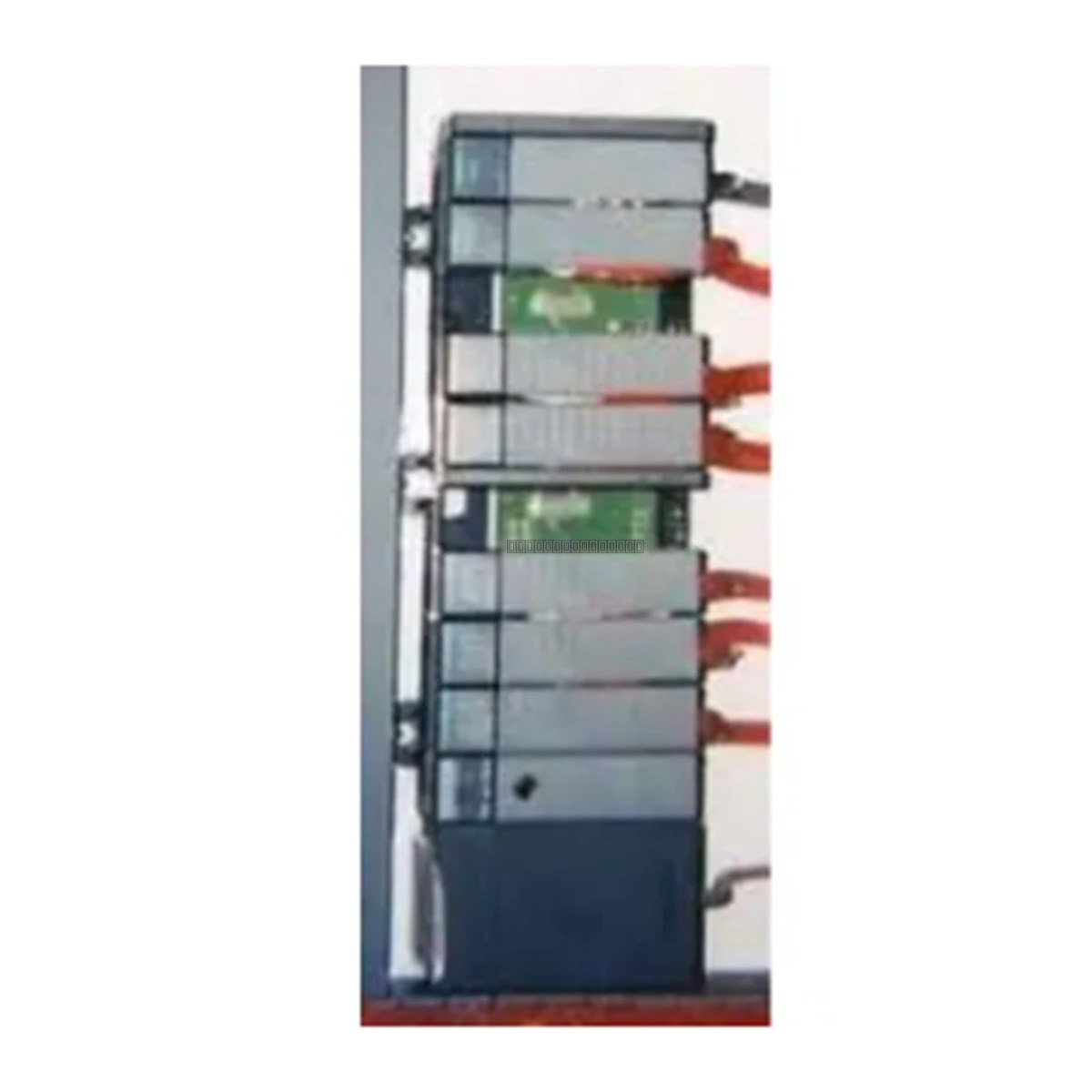

Módulo simulador de entrada 1746-SIM de Allen-Bradley para SLC 500

Descripción

El Allen-Bradley 1746-SIM es una herramienta de diagnóstico y puesta en marcha diseñada para la plataforma SLC 500. Este módulo simulador de entrada sirve como una ayuda fundamental para ingenieros y técnicos, permitiendo la prueba y verificación de programas de lógica de escalera de PLC sin requerir dispositivos de campo físicos como sensores, interruptores de límite o pulsadores. Mediante el uso de 16 interruptores de palanca integrados, el módulo permite el disparo manual de bits de entrada, facilitando el desarrollo, la depuración y la resolución de problemas eficientes del sistema en un entorno controlado.

Características

• 16 interruptores de palanca independientes para simulación manual de entrada.
• Contactos chapados en oro para una conmutación de señal de alta fiabilidad.
• Diseño compacto específicamente para la integración en el chasis de E/S SLC 500.
• Admite pruebas lógicas rápidas y puesta en marcha del sistema.
• Compatible con módulos de E/S de 24 V CC de hundimiento y de fuente.

Aplicaciones

Este módulo se utiliza principalmente en entornos de automatización industrial para:

• Depuración de programas de PLC fuera de línea y en línea.
• Puesta en marcha de nuevas secuencias de control de máquinas.
• Verificación de la asignación de E/S y la funcionalidad de la lógica de escalera.
• Entornos educativos y de capacitación para la programación de PLC.

Especificaciones Técnicas

Pautas de instalación

• Advertencia de compatibilidad: El 1746-SIM está diseñado para módulos de sumidero y fuente de 24 V CC (por ejemplo, 1746-IB16, 1746-ITB16, 1746-IV16, 1746-ITV16, 1746-IN16). No lo instale en módulos de CA de alto voltaje para evitar daños al equipo o riesgos eléctricos.
• Manipulación: Asegúrese de que la alimentación del chasis del PLC esté apagada antes de insertar o retirar el módulo para evitar arcos eléctricos o daños a los conectores de la placa posterior.
• Precauciones ESD: Siempre siga las prácticas estándar de prevención de descargas electrostáticas (ESD) al manipular el módulo.
• Montaje: Asegúrese de que el módulo esté completamente encajado en la ranura del chasis SLC 500 y asegurado correctamente.

Preguntas frecuentes

¿Puedo usar este módulo con tarjetas de entrada de CA?

No. El 1746-SIM es estrictamente para usar con módulos de hundimiento y de fuente de 24 V CC. Usarlo con módulos de CA resultará en un daño permanente al simulador y potencialmente al hardware del PLC.

¿Este módulo requiere alimentación externa?

El 1746-SIM obtiene su energía de la placa posterior del SLC 500 (215 mA a 5 V CC). No se requiere una fuente de alimentación externa adicional para el simulador en sí.
