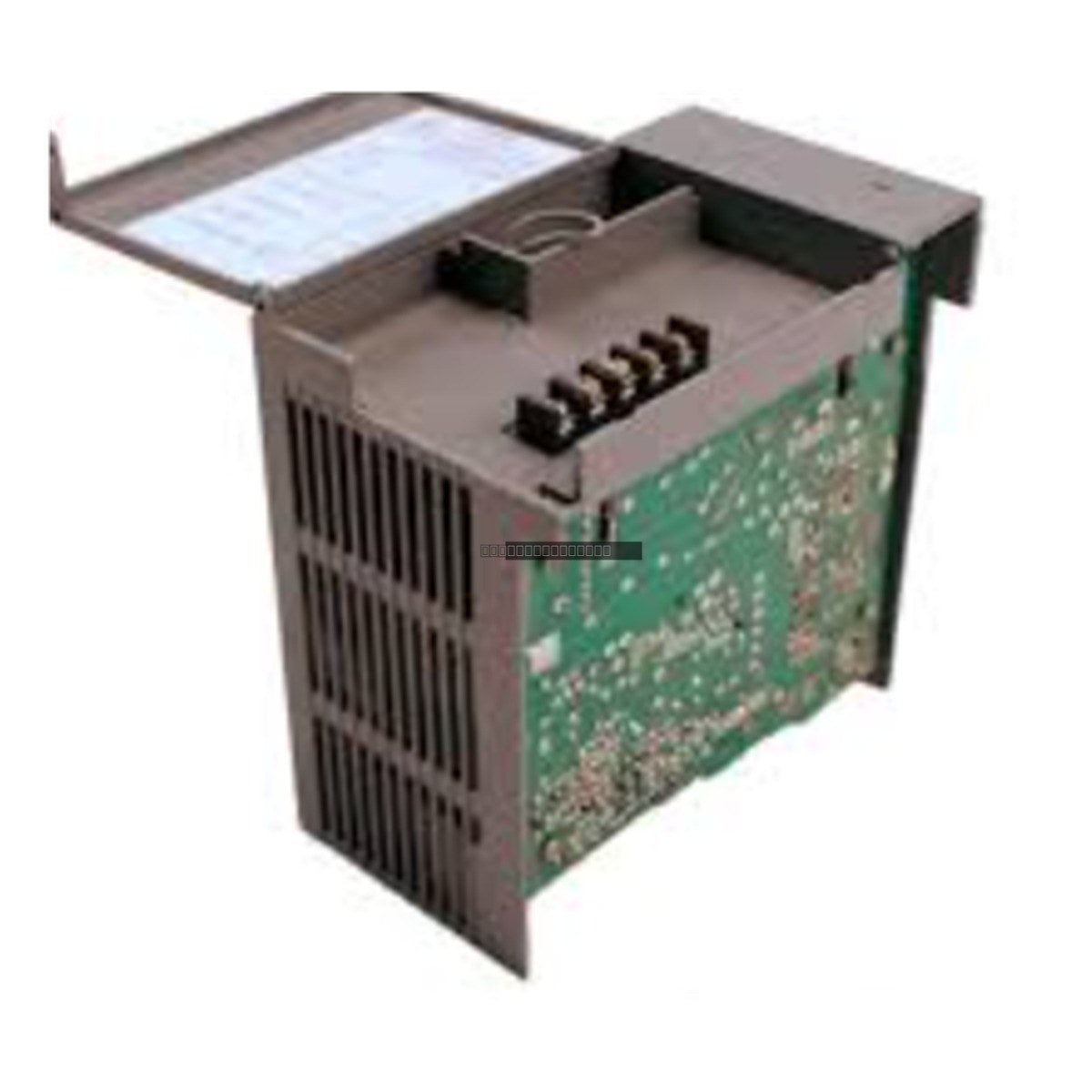

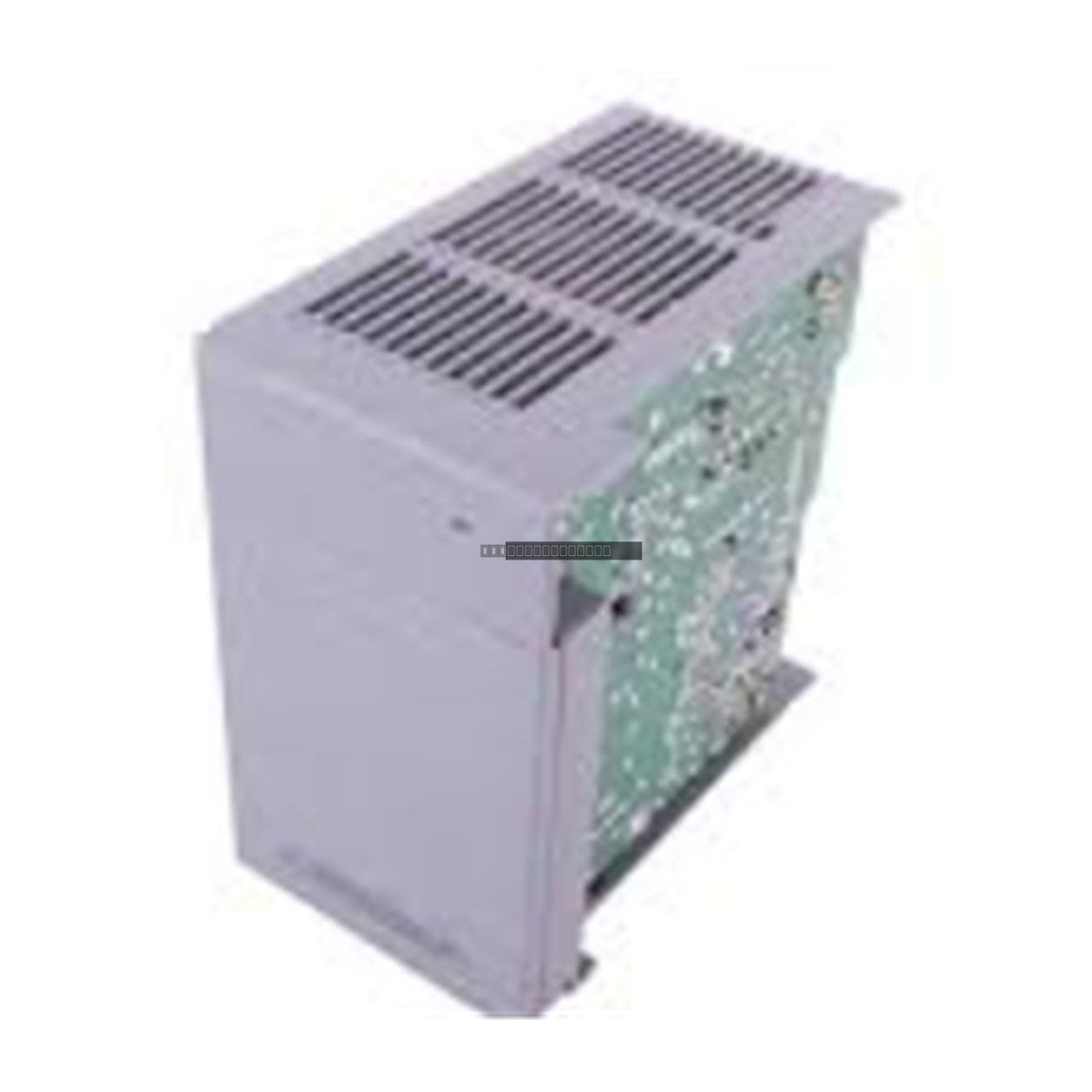

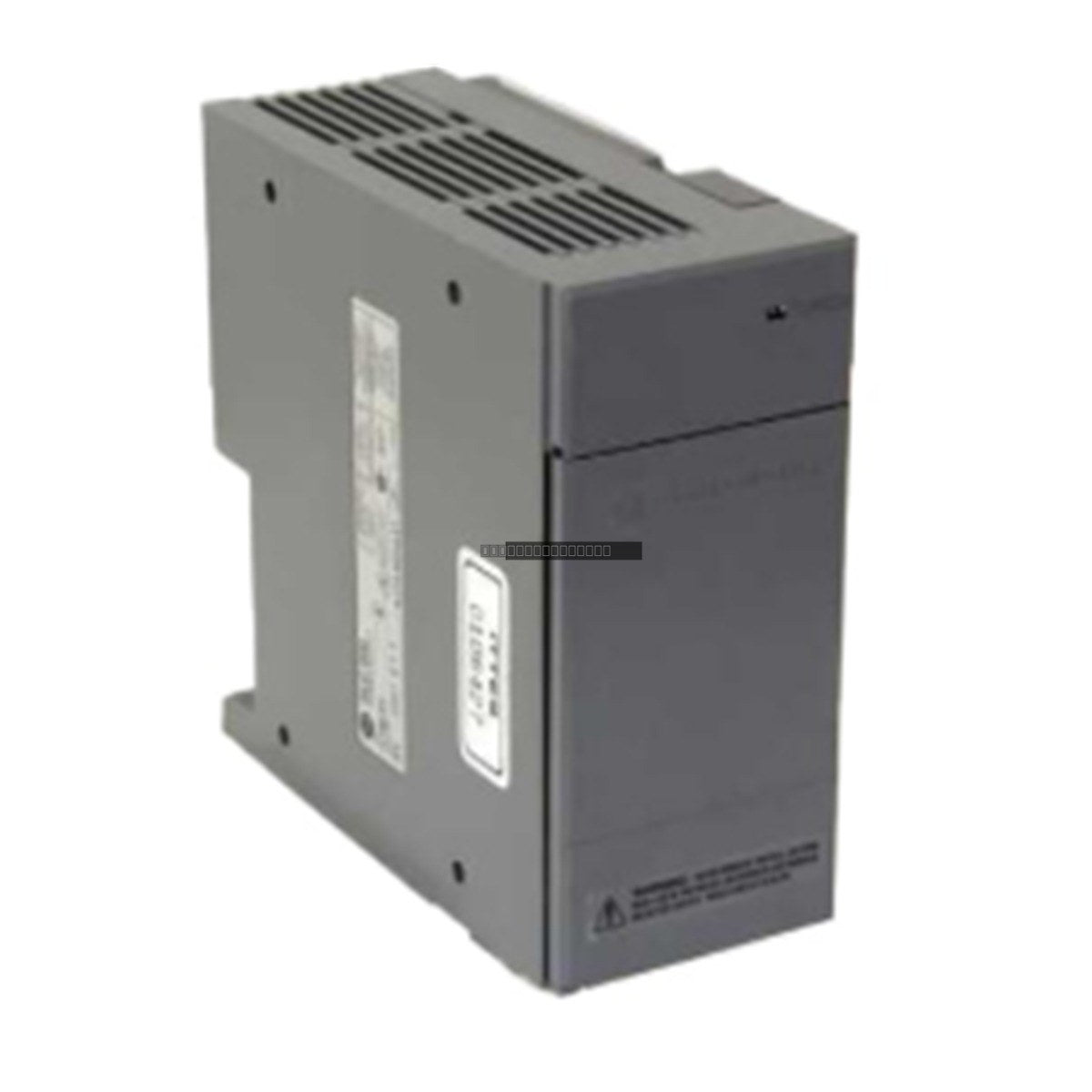

Módulo de control de eje sincronizado Allen-Bradley 1746-QS

Descripción

El Allen-Bradley 1746-QS es un módulo de control de movimiento especializado diseñado para la plataforma de controlador lógico programable SLC 500. Está diseñado para proporcionar un Control de Ejes Sincronizado de alto rendimiento, particularmente para aplicaciones de posicionamiento de servomotores de lazo cerrado. Este módulo se implementa con frecuencia en sistemas hidráulicos exigentes donde se requiere un movimiento preciso y una sincronización en múltiples ejes para la eficiencia operativa. El 1746-QS gestiona hasta cuatro ejes independientes o sincronizados, ofreciendo actualizaciones de alta velocidad para mantener un posicionamiento exacto incluso durante ciclos de movimiento de alta velocidad.

Características

• Admite el control de hasta 4 ejes independientes o sincronizados.
• Tiempo de actualización de alta velocidad de 2 ms para las salidas del variador para garantizar un seguimiento de movimiento preciso.
• Admite perfiles de aceleración y desaceleración de curva S para minimizar el estrés mecánico y prevenir picos de presión en los actuadores hidráulicos.
• Permite el ajuste dinámico de los parámetros de movimiento mientras el eje está en movimiento activo.
• Compatible con transductores de desplazamiento lineal (LDT) para una retroalimentación de posición precisa.

Aplicaciones

El 1746-QS se utiliza principalmente en entornos de automatización industrial que requieren un control de movimiento sofisticado, como prensas hidráulicas, máquinas de moldeo por inyección, sistemas de manipulación de materiales y equipos de posicionamiento multieje sincronizados dentro del ecosistema SLC 500.

Especificaciones Técnicas

Directrices de instalación

• Asegúrese de que el chasis del SLC 500 esté apagado antes de insertar o extraer el módulo 1746-QS para evitar daños eléctricos.
• El módulo debe instalarse en una ranura dentro del rack del SLC 500; asegúrese de que el conector del backplane esté completamente asentado.
• Utilice cables blindados para las entradas LDT y las salidas analógicas para minimizar la interferencia electromagnética (EMI) de las líneas de alta tensión o los variadores de frecuencia.
• Mantenga una ventilación adecuada en el armario de control para garantizar que el módulo funcione dentro del rango de temperatura especificado de 0 a 60 °C.
• Siga las precauciones estándar de ESD (Descarga electrostática) al manipular el módulo para proteger los circuitos internos sensibles.

Preguntas frecuentes

¿Qué tipo de dispositivo de retroalimentación admite el 1746-QS?

El módulo está diseñado para interactuar con transductores de desplazamiento lineal (LDT) para proporcionar retroalimentación de posición en tiempo real para los ejes controlados.

¿Se pueden cambiar los parámetros de movimiento durante el funcionamiento?

Sí, el 1746-QS permite el ajuste dinámico de los parámetros de movimiento mientras el eje está en movimiento, lo que facilita un control de proceso flexible.

¿Cuál es la fuente de alimentación principal de este módulo?

El módulo obtiene su energía de la placa base del SLC 500, requiriendo 1,0 A a 5 V CC y 0,200 A a 24 V CC.
