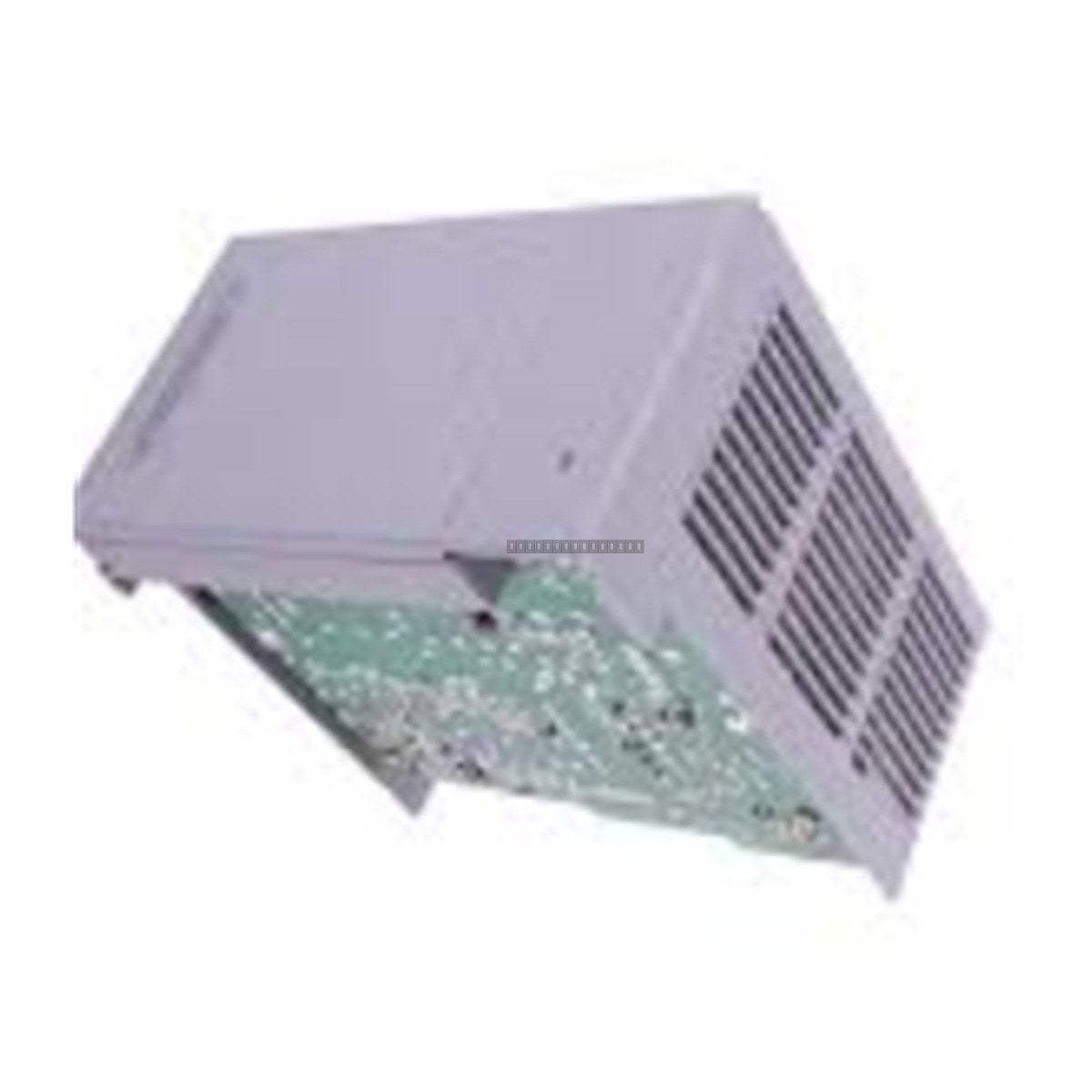

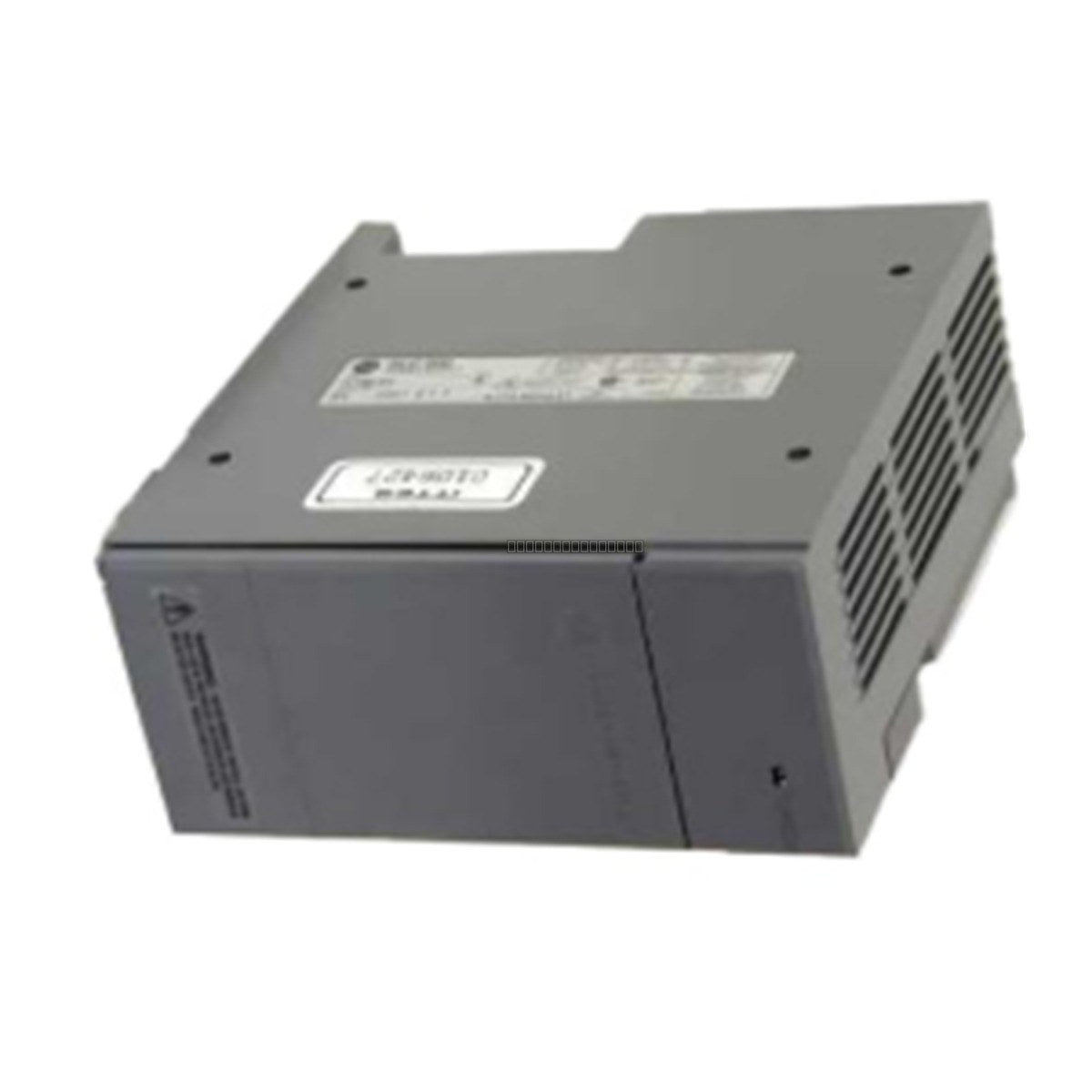

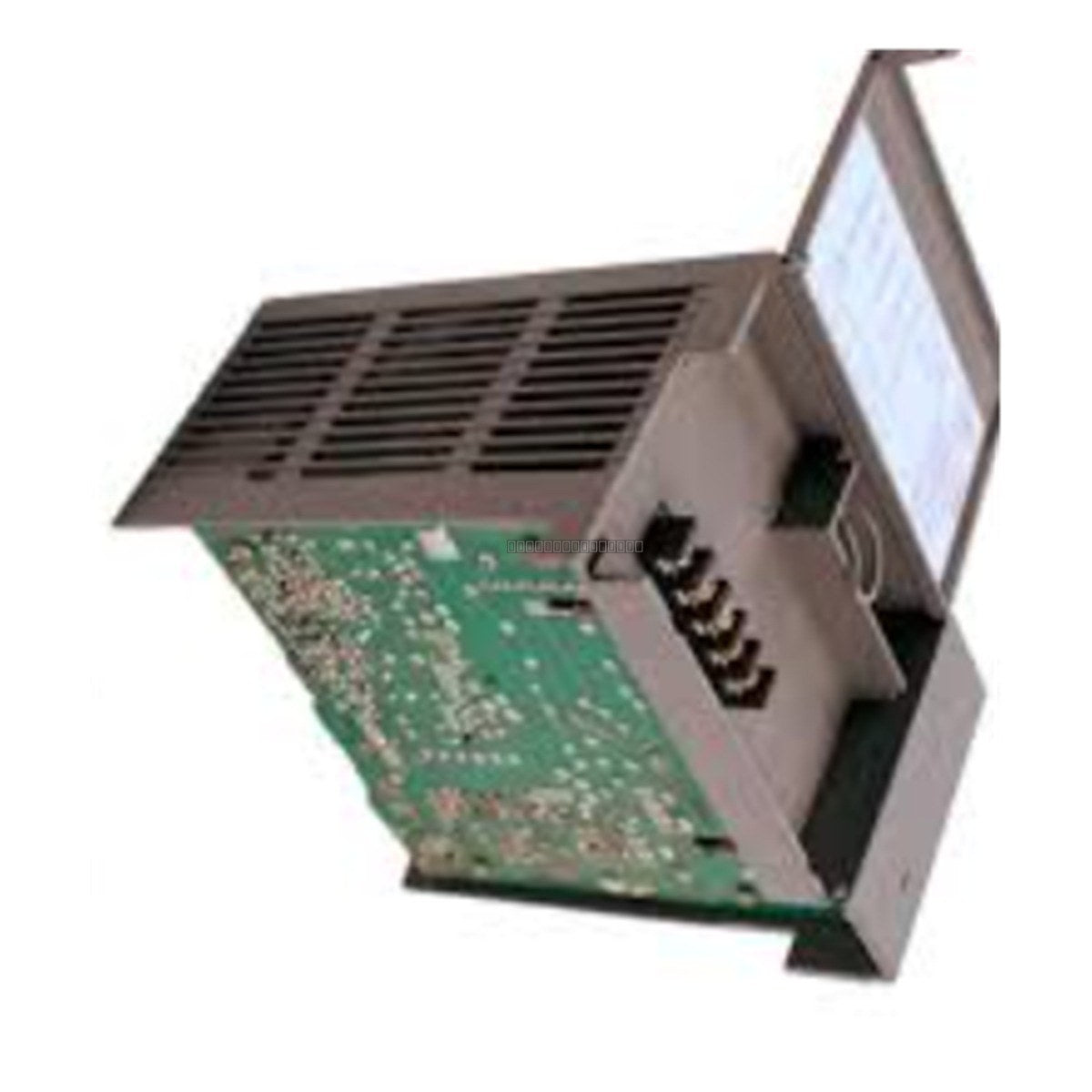

Fuente de alimentación de CC de 48 V Allen-Bradley 1746-P6 SLC 500

Descripción

El Allen-Bradley 1746-P6 es un módulo de fuente de alimentación especializado para la serie SLC 500, diseñado para operar con una entrada nominal de 48 V CC. Este módulo está específicamente diseñado para aplicaciones en telecomunicaciones, paneles solares o instalaciones industriales que dependen de bancos de baterías de 48 V CC. Proporciona energía regulada de CC al plano posterior del procesador SLC y a los módulos de E/S asociados, asegurando un funcionamiento estable del sistema en entornos de energía aislada.

Características

• Diseñado para entrada nominal de 48 V CC (rango de 30-60 V CC).
• Proporciona 5.0 amperios a 5 V CC para circuitos lógicos.
• Proporciona 0.96 amperios a 24 V CC para bobinas de relé del plano posterior.
• Incluye una salida dedicada de 24 V CC de energía de usuario (200 mA) para dispositivos de campo externos.
• Robusta aislación de 1800 V CA RMS entre los terminales de entrada y el plano posterior.
• Diseño de alta eficiencia con capacidades integradas de retención de la CPU.

Aplicaciones

El 1746-P6 es ideal para sitios industriales remotos donde la energía de CA no está disponible o no es confiable, permitiendo que el sistema SLC 500 se alimente directamente de sistemas de baterías de CC. Se utiliza comúnmente en infraestructura de telecomunicaciones, monitoreo de energía renovable y sistemas de control móviles o fuera de la red.

Especificaciones Técnicas

Guía de Instalación

• Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o quitar la fuente de alimentación del chasis SLC 500.
• El 1746-P6 debe instalarse en la ranura más a la izquierda del chasis.
• Asegure una conexión a tierra adecuada del chasis para minimizar el ruido eléctrico y proteger contra sobretensiones.
• Mantenga un espacio libre adecuado alrededor del módulo para una ventilación y refrigeración adecuadas.
• Utilice calibres de cable adecuados para los terminales de entrada de CC para minimizar la caída de voltaje.
• Manipule con cuidado para evitar daños por descarga electrostática (ESD) a los componentes internos.

Preguntas Frecuentes

¿El 1746-P6 es compatible con todos los chasis SLC 500?

Sí, el 1746-P6 está diseñado para encajar en la serie de chasis modular estándar SLC 500. Siempre se instala en la ranura más a la izquierda designada para la fuente de alimentación.

¿Puedo usar esta fuente de alimentación con una entrada de CA?

No, el 1746-P6 está diseñado específicamente para entrada de CC (30-60 V CC). Conectarlo a una fuente de alimentación de CA dañará la unidad.
