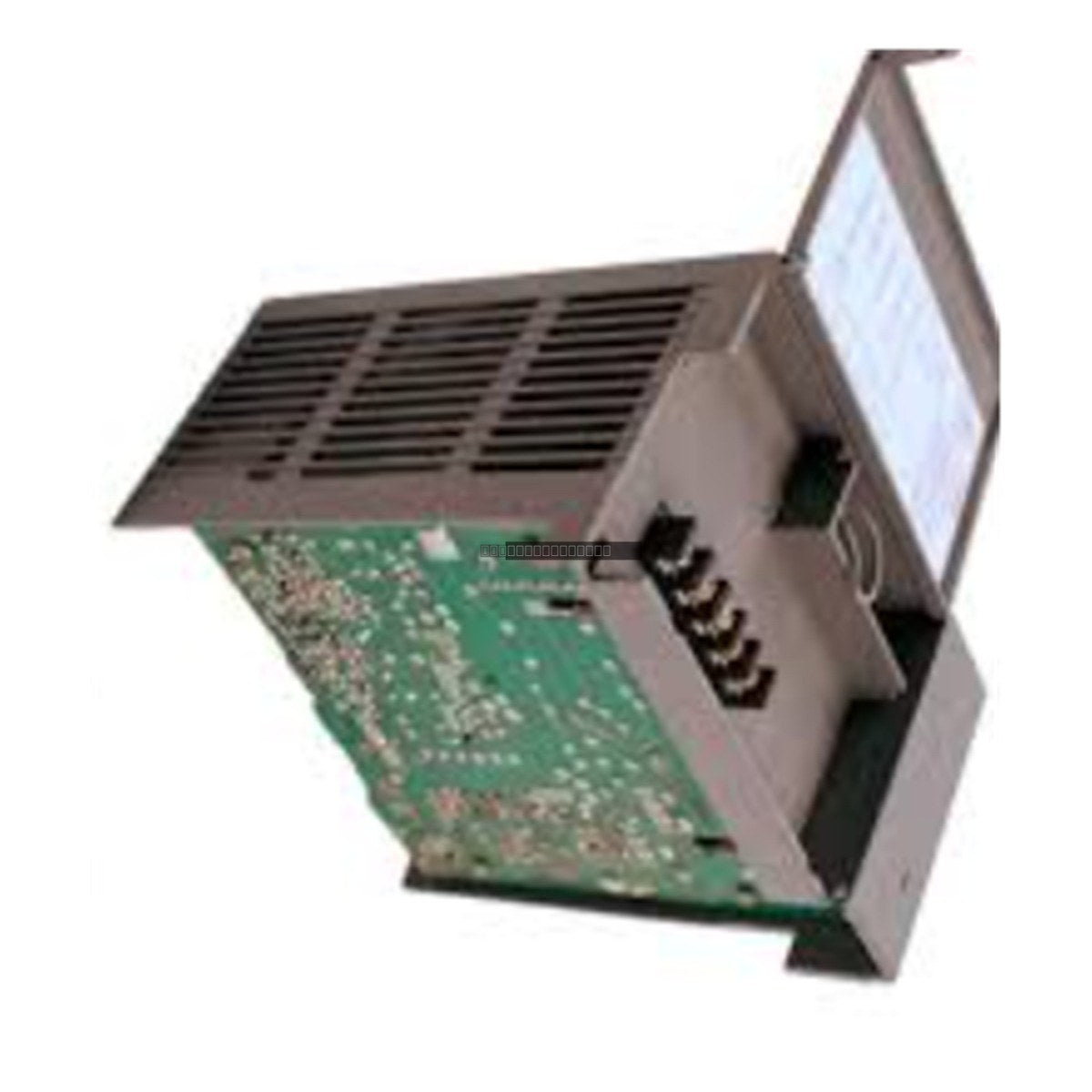

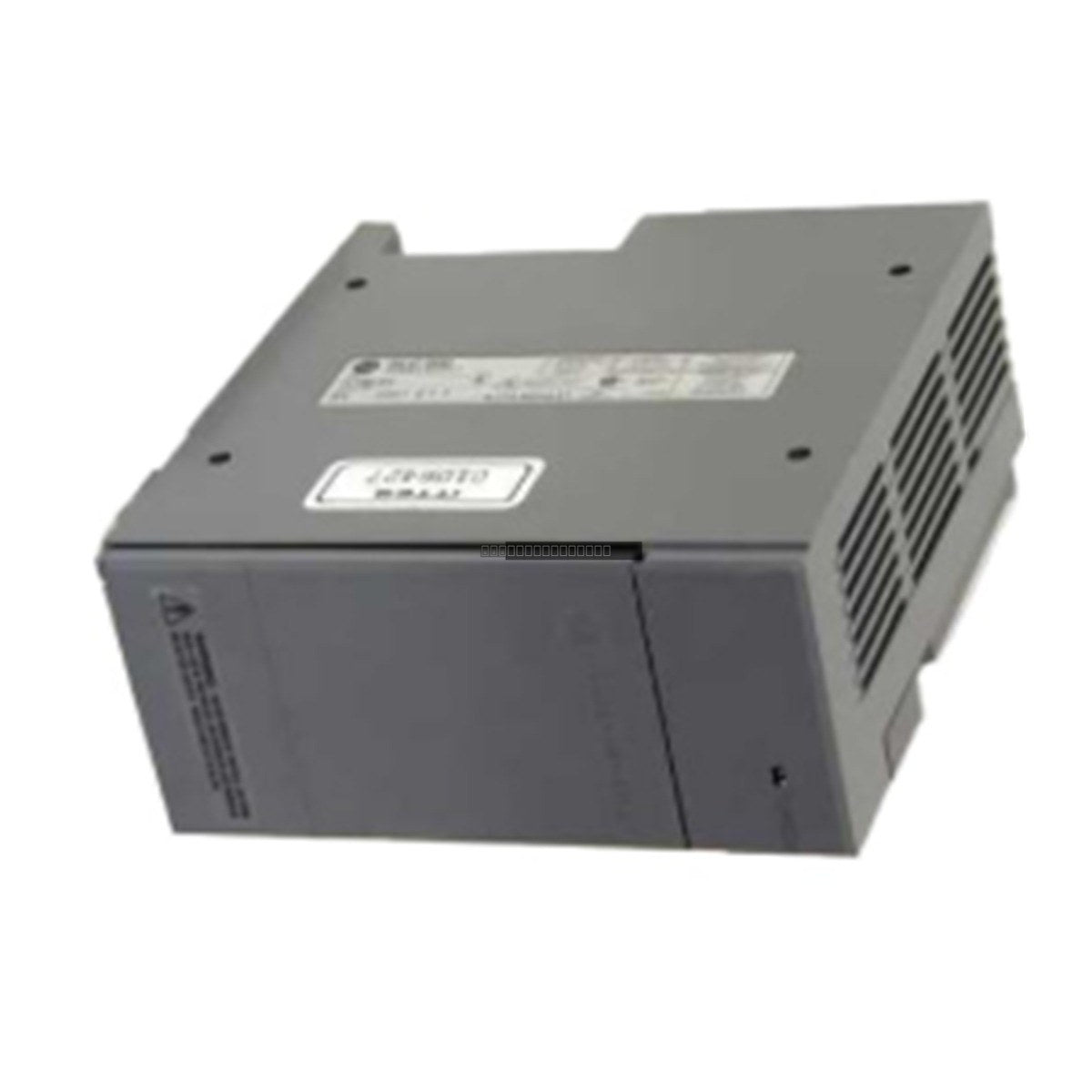

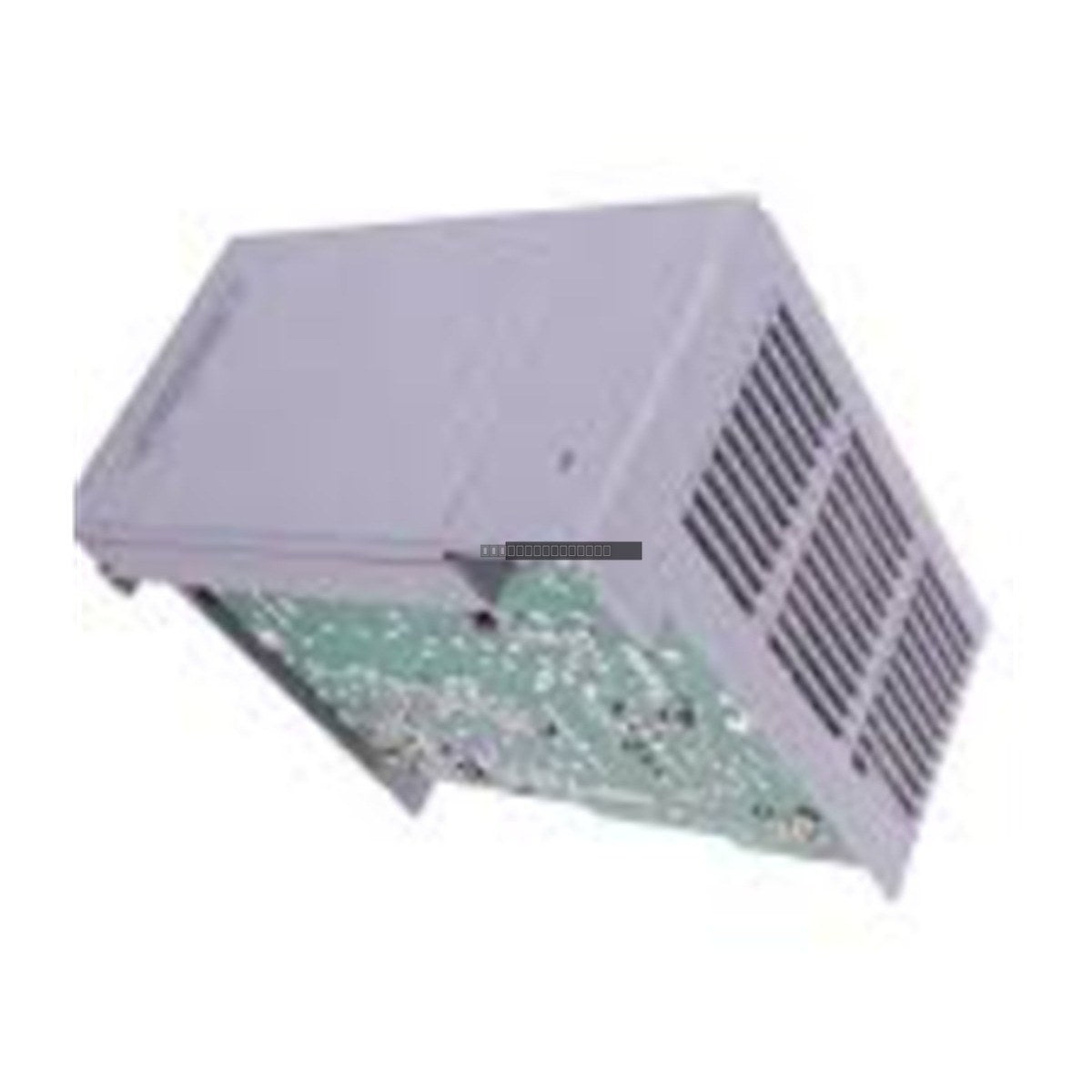

El Allen-Bradley 1746-P3 es un módulo de fuente de alimentación de sistema de CC dedicado diseñado para la plataforma de controlador SLC 500. Diseñado para entornos donde 24 V CC es la fuente de alimentación principal, este módulo proporciona energía confiable y regulada al backplane para el procesador SLC y sus módulos de E/S asociados. Es particularmente adecuado para equipos móviles, instalaciones con energía solar e instalaciones industriales que utilizan una arquitectura de bus de CC centralizado.
Características
Compatibilidad de entrada: Funciona con una entrada nominal de 24 V CC con un rango funcional de 19.2 a 28.8 V CC.
Alimentación del backplane: Suministra 3.6 amperios a 5 V CC y 0.87 amperios a 24 V CC al backplane del chasis.
Diseño robusto: Cuenta con un voltaje de aislamiento de 600 V CA RMS para mitigar el ruido eléctrico industrial.
Protección de circuito: Equipado con un fusible reemplazable 1746-F3 para proteger contra condiciones de sobrecorriente.
Tiempo de retención: Proporciona 5 ms de tiempo de retención a plena carga para mantener la estabilidad del sistema durante fluctuaciones menores de energía.
Especificaciones técnicas
Parámetro
Especificación
Marca
Allen-Bradley
Línea de producto
SLC 500
Rango de voltaje de entrada
19.2 - 28.8 V CC
Corriente de irrupción
20.0 amperios (máx.)
Salida (5 V CC)
3.6 amperios
Salida (24 V CC)
0.87 amperios (870 mA)
Potencia de entrada
61 vatios
Temperatura de funcionamiento
0 a 60 °C (32 a 140 °F)
Directrices de instalación
Montaje: El 1746-P3 debe instalarse en la ranura del extremo izquierdo del chasis 1746.
Seguridad: Desconecte siempre la fuente de alimentación principal antes de instalar o quitar la fuente de alimentación del chasis.
Conexión a tierra: Asegúrese de que el chasis esté correctamente conectado a tierra de acuerdo con los códigos eléctricos locales para mantener la inmunidad al ruido y la seguridad.
Entorno: Mantenga un espacio adecuado alrededor del módulo para la ventilación. Asegúrese de que el entorno operativo se mantenga dentro del rango de temperatura especificado de 0 a 60 °C.
Manipulación: Utilice las precauciones estándar de ESD al manipular el módulo para evitar daños a los componentes electrónicos internos.
Preguntas frecuentes
¿Cuál es la aplicación principal del 1746-P3?
El 1746-P3 está diseñado para sistemas SLC 500 que requieren una entrada de alimentación de 24 V CC, en lugar de la red eléctrica de CA estándar. Es ideal para aplicaciones de control industrial remotas, móviles o con batería de respaldo.
¿Puedo reemplazar el fusible de este módulo?
Sí, el módulo está diseñado con un fusible 1746-F3 reemplazable para proteger los circuitos internos de eventos de sobrecorriente.
