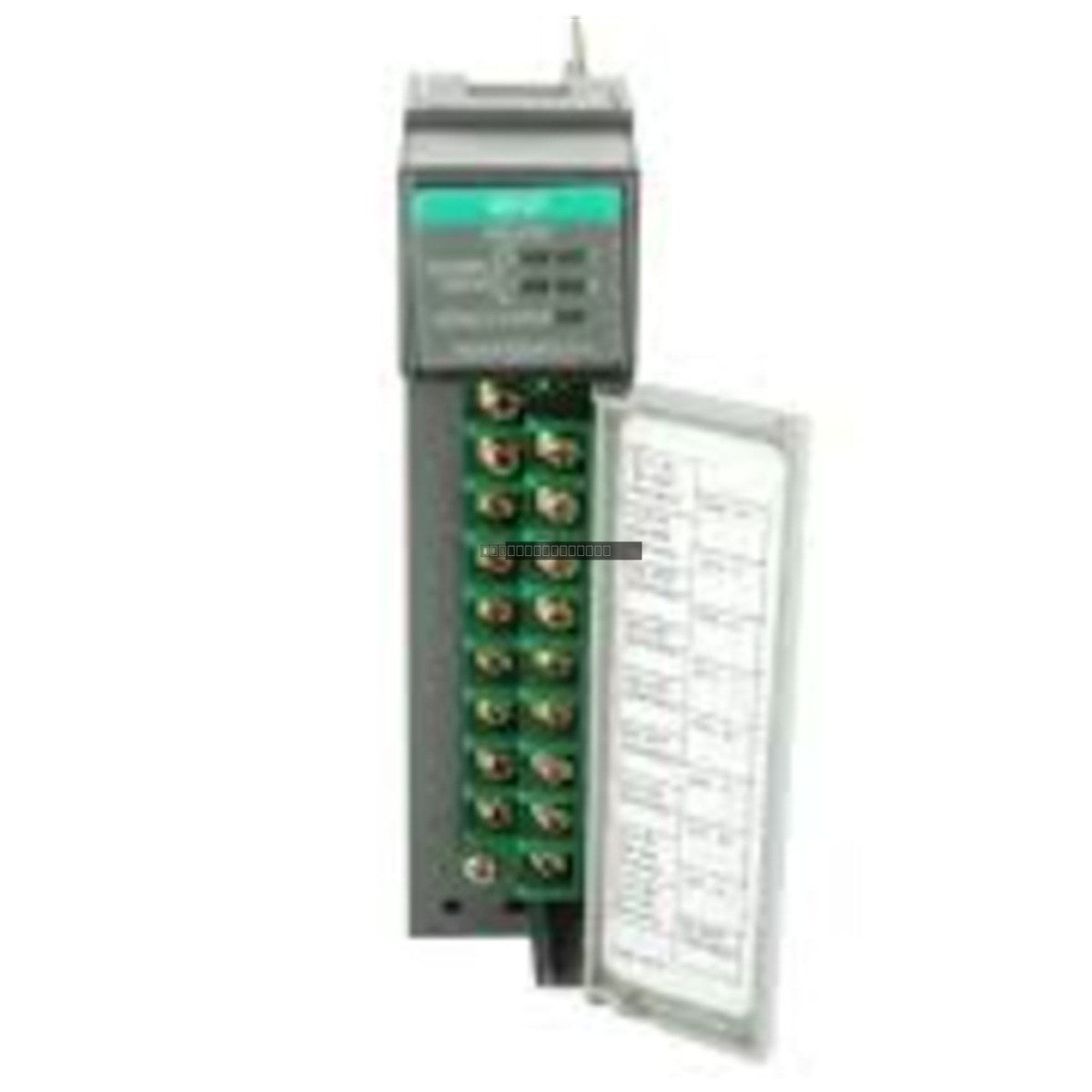

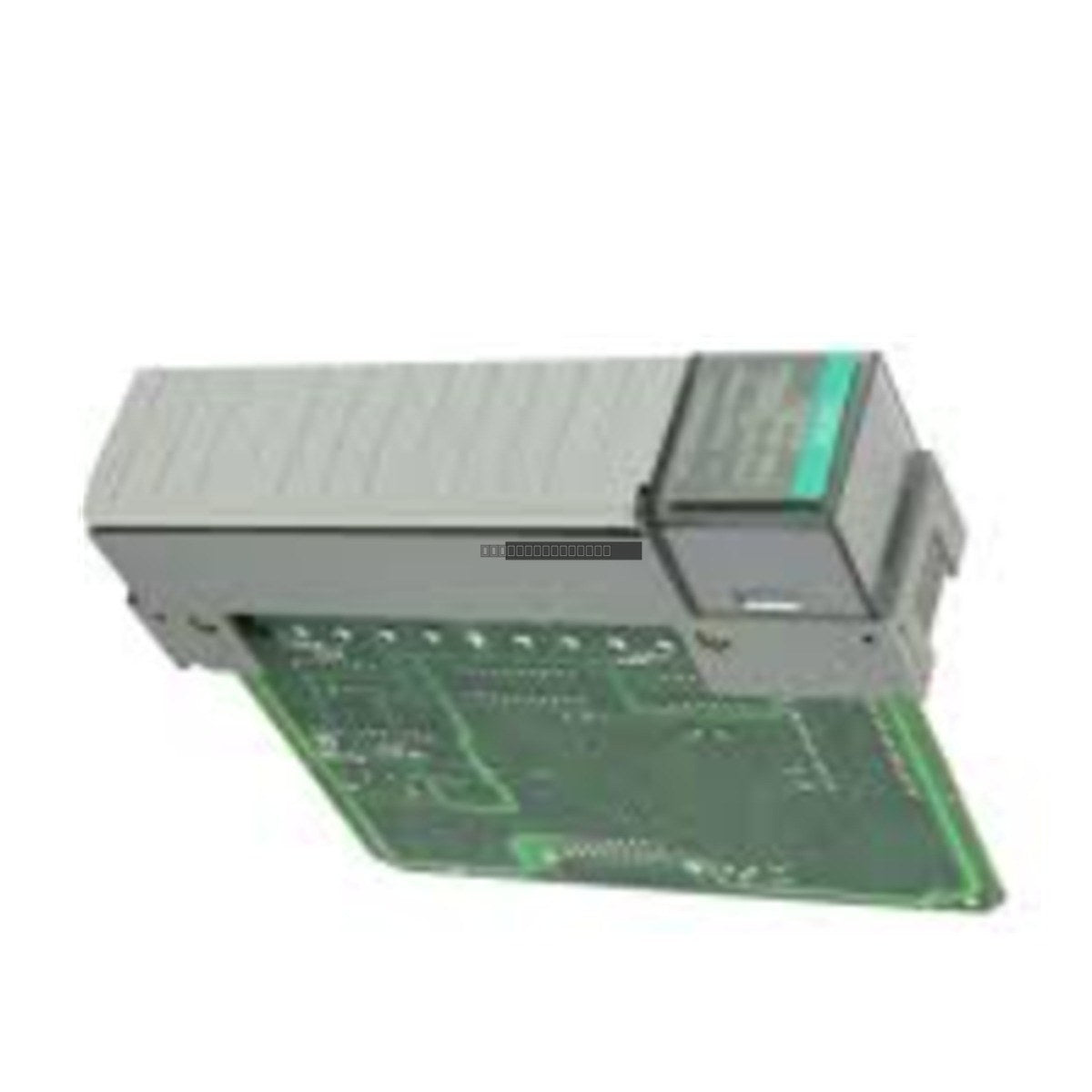

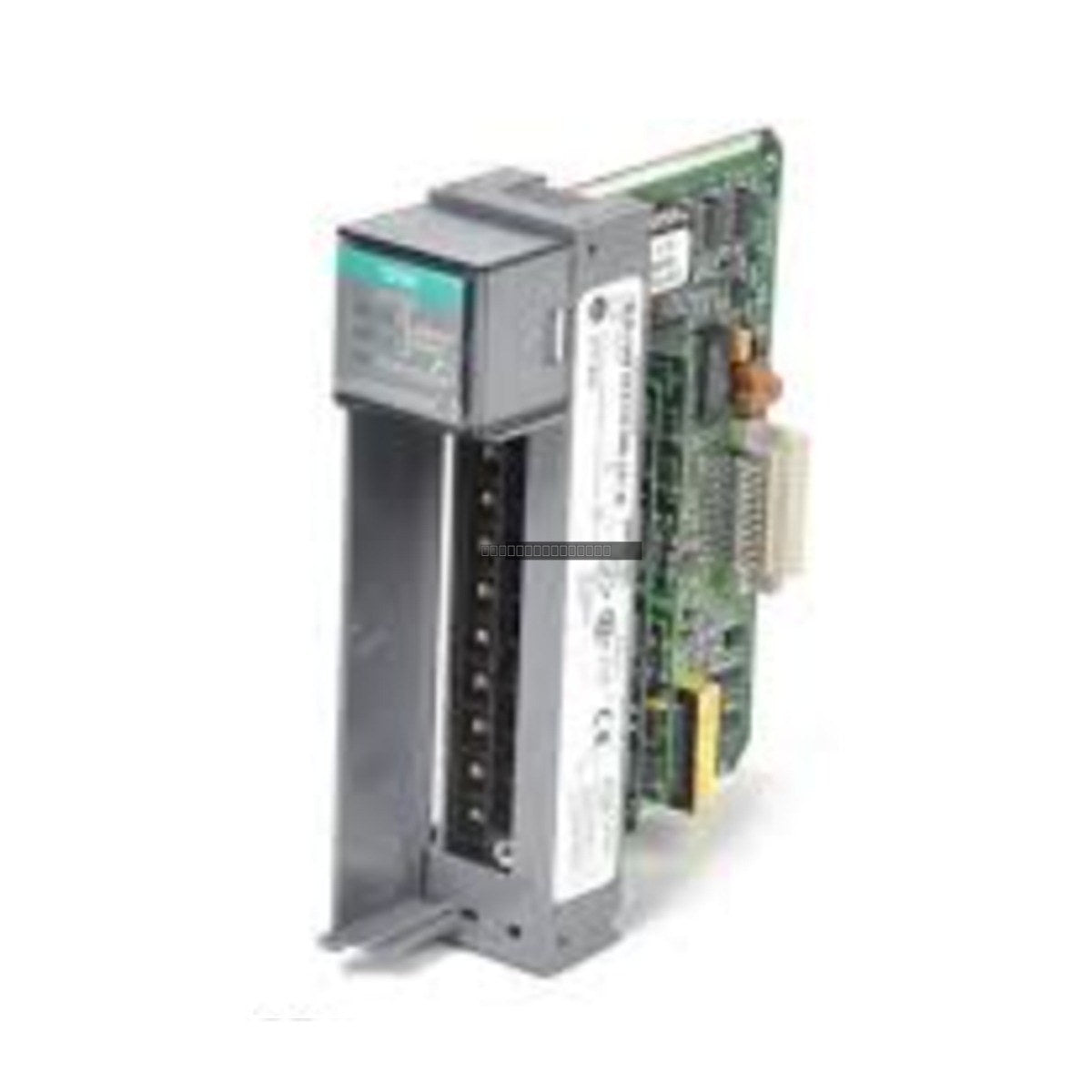

El Allen-Bradley 1746-NT4 es un módulo de entrada de termopar especializado diseñado para el sistema de controlador lógico programable SLC 500. Este módulo proporciona cuatro canales de entrada aislados capaces de interactuar con varios tipos de termopares, incluidos B, E, J, K, N, R, S y T, así como señales de milivoltios en los rangos de 50 mV o 100 mV. Sirve como un componente crítico para el monitoreo preciso de la temperatura y la adquisición de datos analógicos en entornos de automatización industrial.
Características
Capacidad de entrada de termopar de 4 canales.
Admite una amplia gama de tipos de termopares (B, E, J, K, N, R, S, T).
Rangos de entrada seleccionables para señales de 50 mV o 100 mV.
Diseñado para una integración perfecta en el chasis de E/S SLC 500.
Proporciona conversión analógica a digital de alta resolución para procesos sensibles a la temperatura.
Aplicaciones
Este módulo se utiliza ampliamente en procesos industriales que requieren una retroalimentación de temperatura precisa, como hornos de tratamiento térmico, reactores químicos, equipos de procesamiento de alimentos y sistemas de control HVAC. Es adecuado tanto para nuevas instalaciones como para unidades de reemplazo en arquitecturas SLC 500 existentes.
Especificaciones Técnicas
Modelo de Producto
1746-NT4
Tipo de Módulo
Entrada de Termopar
Número de Canales
4
Termopares Compatibles
B, E, J, K, N, R, S, T
Rangos de Entrada
50 mV, 100 mV
Compatibilidad del Sistema
Serie SLC 500
Fabricante
Allen-Bradley
Guías de Instalación
Asegúrese de que la alimentación del chasis SLC 500 esté desconectada antes de instalar o quitar el módulo.
Deslice el módulo en la ranura designada en el chasis SLC 500 y fíjelo con los tornillos de retención superior e inferior.
Utilice cables de par trenzado blindados para las conexiones de termopar para minimizar la interferencia electromagnética (EMI).
Asegure una conexión a tierra adecuada de los blindajes de los cables en el extremo del módulo para mantener la integridad de la señal.
Evite enrutar los cables de señal cerca de líneas de alimentación de alto voltaje o equipos de conmutación de alta frecuencia.
Manipule el módulo utilizando las precauciones adecuadas contra descargas electrostáticas (ESD) para evitar daños en los circuitos internos.
Preguntas Frecuentes
¿Sigue en producción el 1746-NT4?
No, el 1746-NT4 ha sido descontinuado por el fabricante. Proporcionamos unidades de excedentes o reacondicionadas de alta calidad para apoyar el mantenimiento de sistemas heredados.
¿Qué tipos de termopares son compatibles?
El módulo es compatible con los tipos B, E, J, K, N, R, S y T, lo que lo hace muy versátil para diversas aplicaciones industriales de detección de temperatura.
