Módulo de salida de voltaje analógico Allen-Bradley 1746-NO4V SLC 500

Descripción

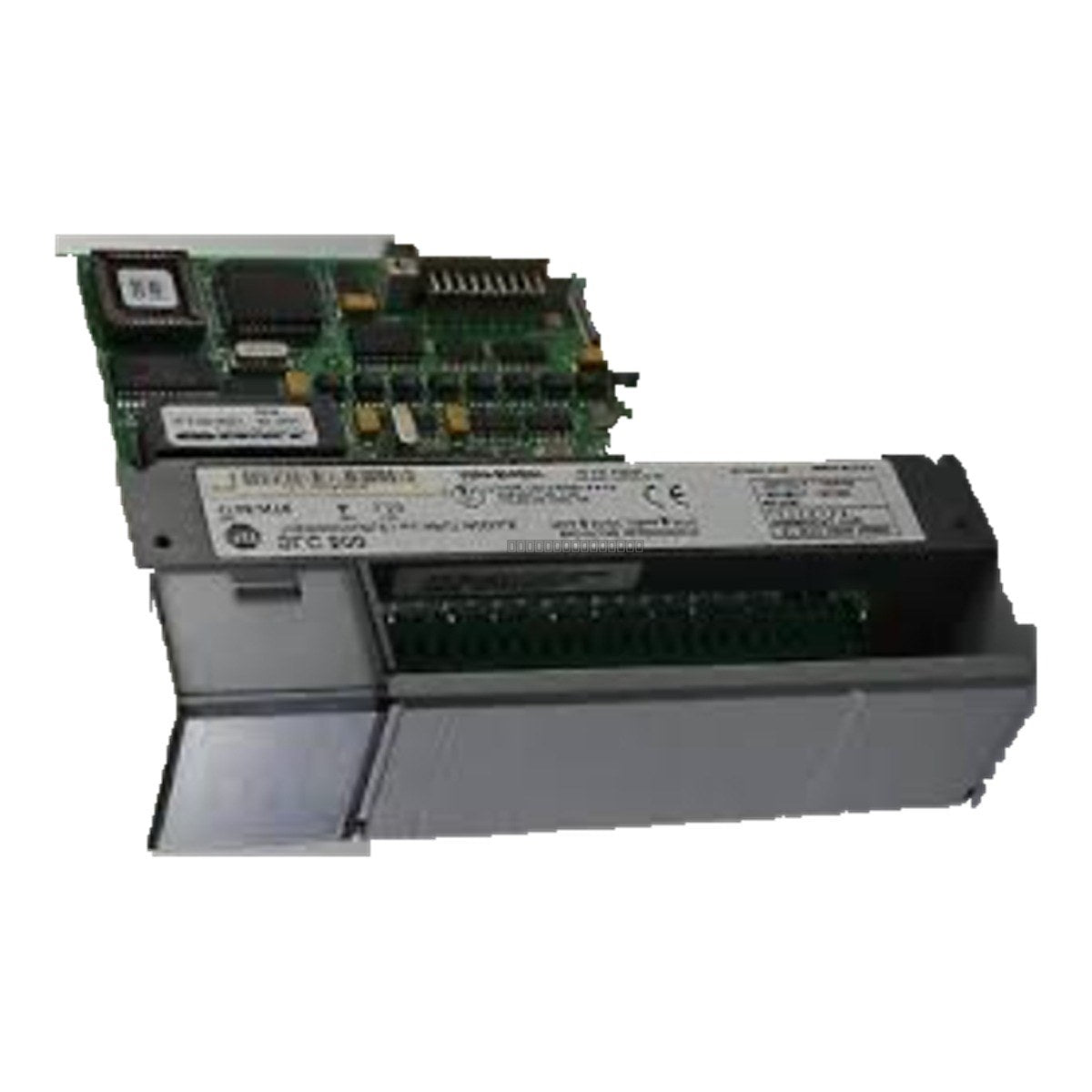

El Allen-Bradley 1746-NO4V es un módulo de salida analógica de alto rendimiento diseñado para la plataforma de control SLC 500. Proporciona cuatro canales de salida de voltaje independientes, lo que permite al PLC interactuar y controlar dispositivos externos como variadores de frecuencia (VFD), controladores de servo y actuadores de precisión. Este módulo está diseñado específicamente para aplicaciones que requieren una respuesta de alta velocidad y un procesamiento de señales de baja latencia.

Características

• Cuatro canales de salida de voltaje que admiten múltiples rangos: +/-10 V CC, 0-10 V CC, 0-5 V CC y 1-5 V CC.
• Tiempo de actualización paralelo de alta velocidad de 512 microsegundos para los cuatro canales.
• Robusto aislamiento de 500 V CC entre el backplane y el cableado de campo.
• Diseñado para una integración perfecta en el sistema de chasis SLC 500.
• Admite una fuente de alimentación externa de 24 V CC para la excitación de dispositivos de campo.

Aplicaciones

El 1746-NO4V es ideal para control de movimiento dinámico, ajustes rápidos de procesos y tareas de automatización industrial donde se requiere una señalización de voltaje precisa para accionar hardware externo. Se utiliza comúnmente en sistemas de fabricación, empaquetado y manejo de materiales que dependen de la arquitectura SLC 500.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que la alimentación del chasis SLC 500 esté desconectada antes de instalar o quitar el módulo.
• El módulo debe estar firmemente asentado en la ranura del chasis para garantizar una conexión adecuada del backplane.
• Utilice cableado apantallado para todo el cableado de señales analógicas para minimizar la interferencia EMI/RFI.
• Mantenga las prácticas de conexión a tierra adecuadas para la fuente de alimentación de 24 V CC para garantizar la integridad de la señal.
• Mantenga el módulo alejado de líneas eléctricas de alta tensión y fuentes de ruido electromagnético extremo.
• Asegure una ventilación adecuada dentro del gabinete para mantener las temperaturas de funcionamiento por debajo de 60 °C.

Preguntas Frecuentes

¿Están los canales de salida aislados entre sí?
No, los cuatro canales de salida del 1746-NO4V no están aislados entre sí, aunque el módulo proporciona un aislamiento de 500 V CC entre el backplane y el cableado de campo.

¿Cuál es el tiempo de actualización de este módulo?
El módulo presenta un tiempo de actualización de alta velocidad de 512 microsegundos para los cuatro canales actualizados en paralelo.
