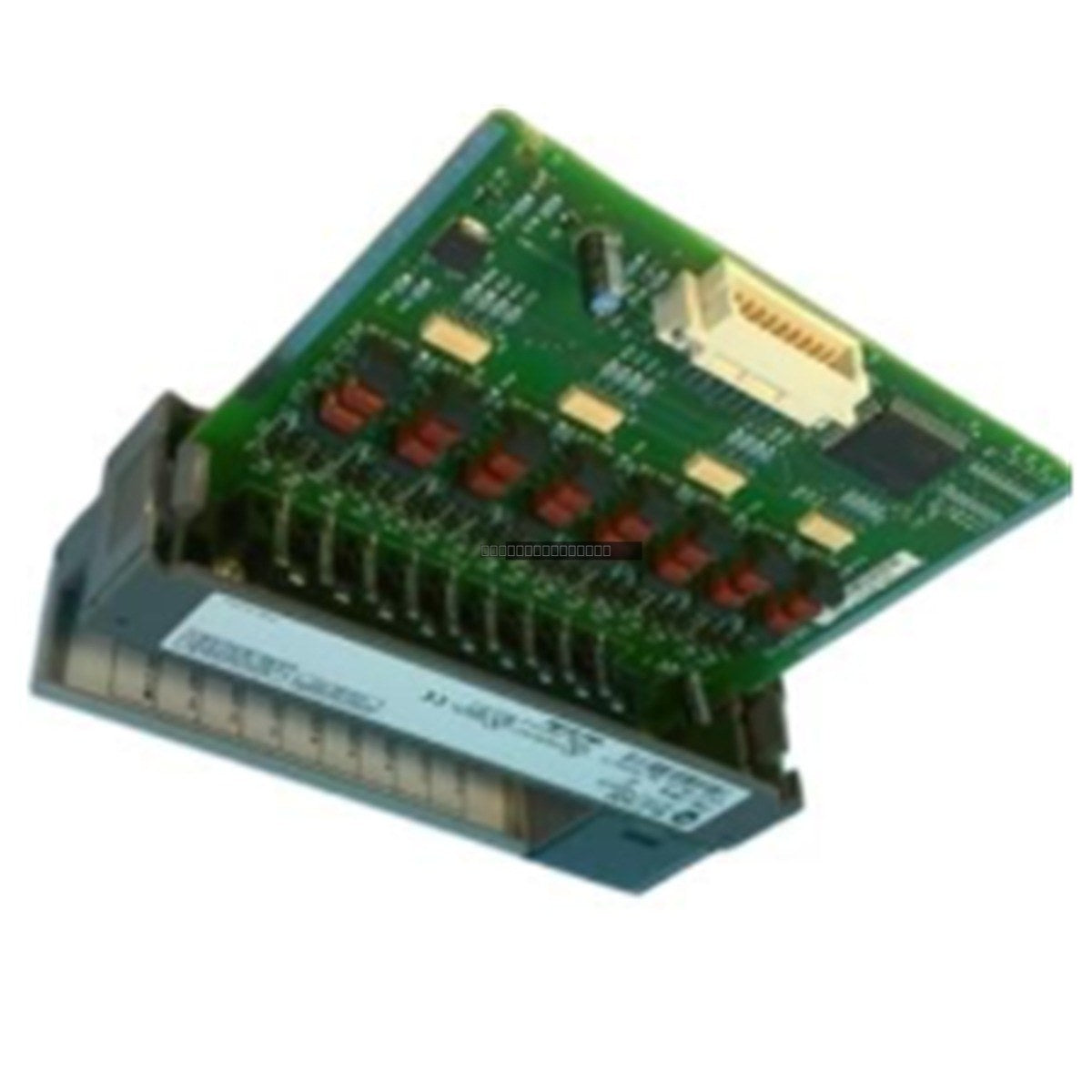

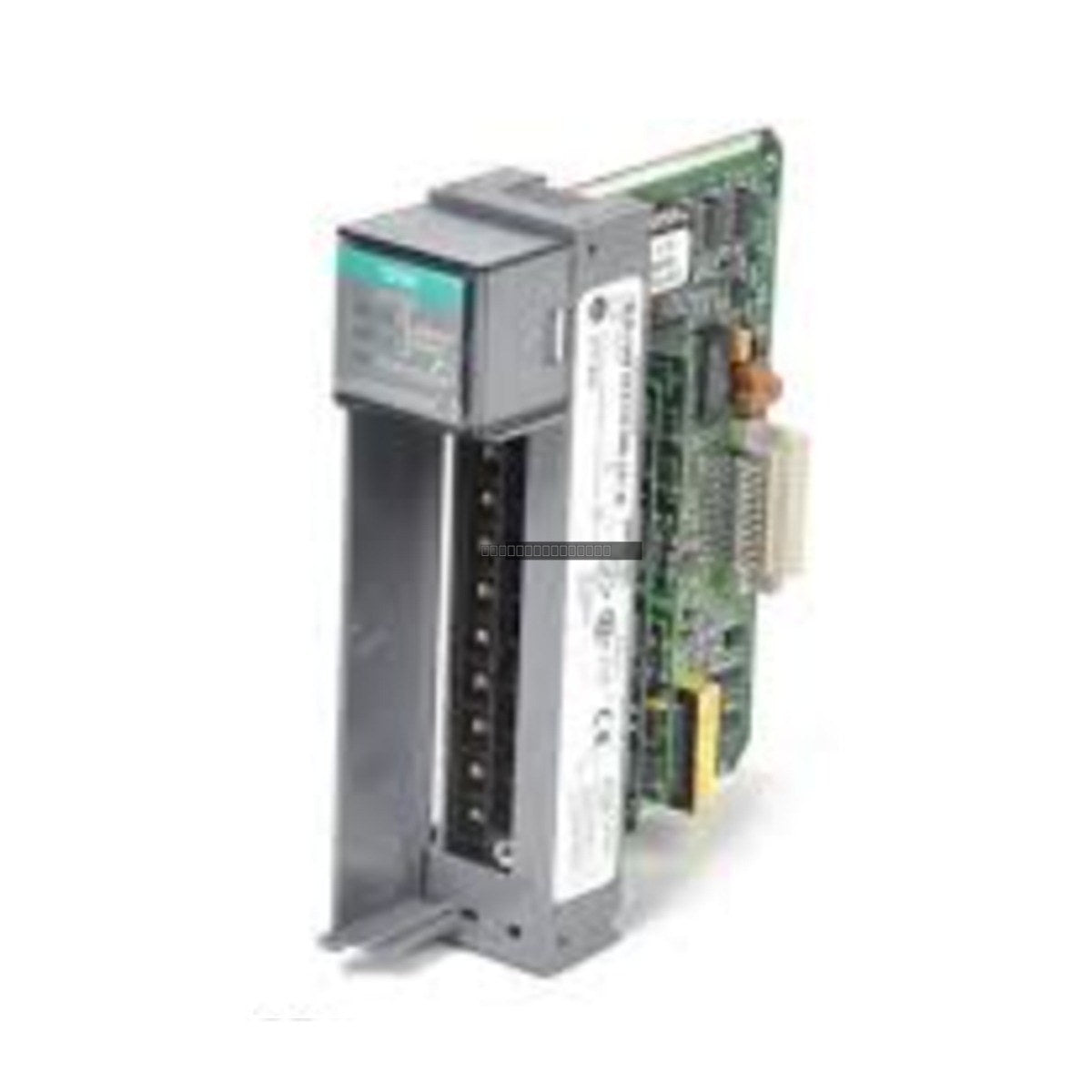

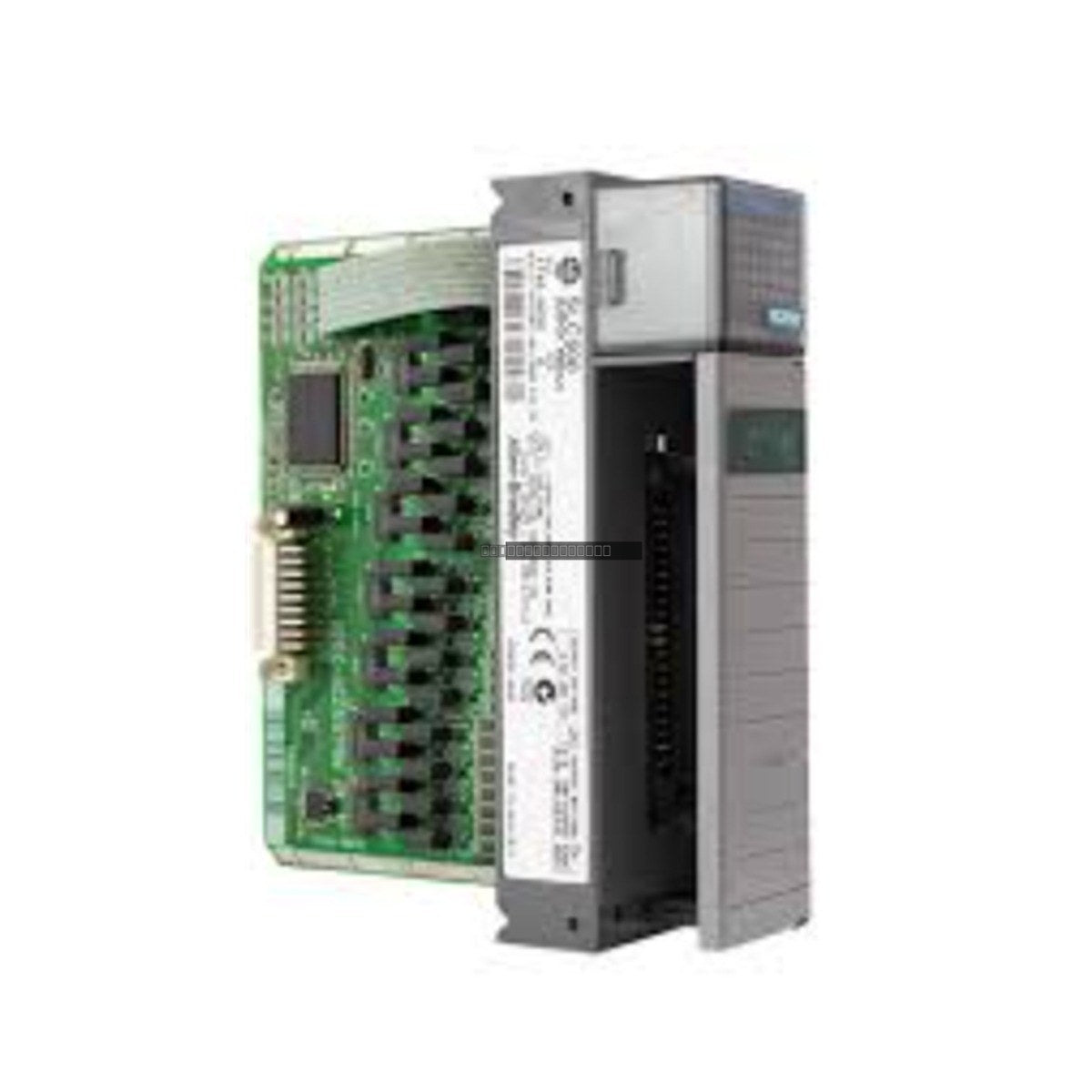

Módulo de entrada de tensión analógica Allen-Bradley 1746-NI16V SLC 500

Descripción

El Allen-Bradley 1746-NI16V es un módulo de entrada analógica de alta densidad diseñado para la plataforma de controlador programable SLC 500. Este módulo proporciona dieciséis (16) canales de entrada de voltaje de terminación simple, organizados en cuatro grupos de cuatro, lo que permite una integración eficiente de varios sensores industriales como potenciómetros, transductores de presión e instrumentación analítica que proporciona salidas de voltaje de CC.

Características

• E/S de alta densidad: Proporciona 16 entradas analógicas de tipo voltaje en un módulo de una sola ranura.
• Acondicionamiento de señal: Emplea conversión Sigma-Delta para una representación digital de 16 bits de alta resolución de señales analógicas.
• Filtrado programable: Cuenta con un filtro digital de paso bajo seleccionable por el usuario con ocho configuraciones de frecuencia (6 Hz a 250 Hz) para equilibrar la estabilidad de la señal con el tiempo de respuesta escalonado.
• Rangos de entrada flexibles: Admite múltiples rangos de voltaje de CC estándar, incluidos ±10 V, 0–10 V, 0–5 V y 1–5 V.
• Aislamiento robusto: Clasificado para aislamiento de 500 V CA durante 1 segundo para proteger contra el ruido y los transitorios del plano posterior.

Especificaciones técnicas

Pautas de instalación

• Apagar: Siempre desconecte la alimentación del chasis SLC 500 antes de instalar o quitar el módulo para evitar daños eléctricos.
• Colocación de ranura: El 1746-NI16V se puede colocar en cualquier ranura de E/S de un chasis SLC 500; sin embargo, asegúrese de que la fuente de alimentación pueda soportar el consumo de corriente adicional del plano posterior (125 mA a 5 V, 75 mA a 24 V).
• Cableado: Utilice cables de par trenzado blindados para las conexiones de señal analógica para minimizar la interferencia EMI/RFI. Conecte a tierra el blindaje en un solo extremo para evitar bucles de tierra.
• Manejo: Observe las precauciones estándar de ESD al manipular el módulo para evitar daños a los circuitos internos.
• Entorno: Asegúrese de que el módulo esté instalado en un gabinete clasificado para el entorno operativo, manteniendo una temperatura ambiente entre 0 y 60 °C.

Preguntas frecuentes

¿Cuál es la función principal del 1746-NI16V?

Este módulo está diseñado para convertir señales de voltaje analógicas de dispositivos de campo en valores digitales que pueden ser procesados por el controlador SLC 500, facilitando la adquisición de datos de alta densidad.

¿Puedo mezclar diferentes rangos de voltaje en el mismo módulo?

Sí, el módulo admite múltiples rangos (±10 V, 0–10 V, 0–5 V, 1–5 V), y estos pueden configurarse por canal a través del software de programación.

¿Cómo gestiono el ruido eléctrico en mis señales analógicas?

El módulo incluye un filtro digital de paso bajo programable. Puede seleccionar entre ocho frecuencias de filtro diferentes para suprimir eficazmente el ruido según los requisitos específicos de su aplicación.
