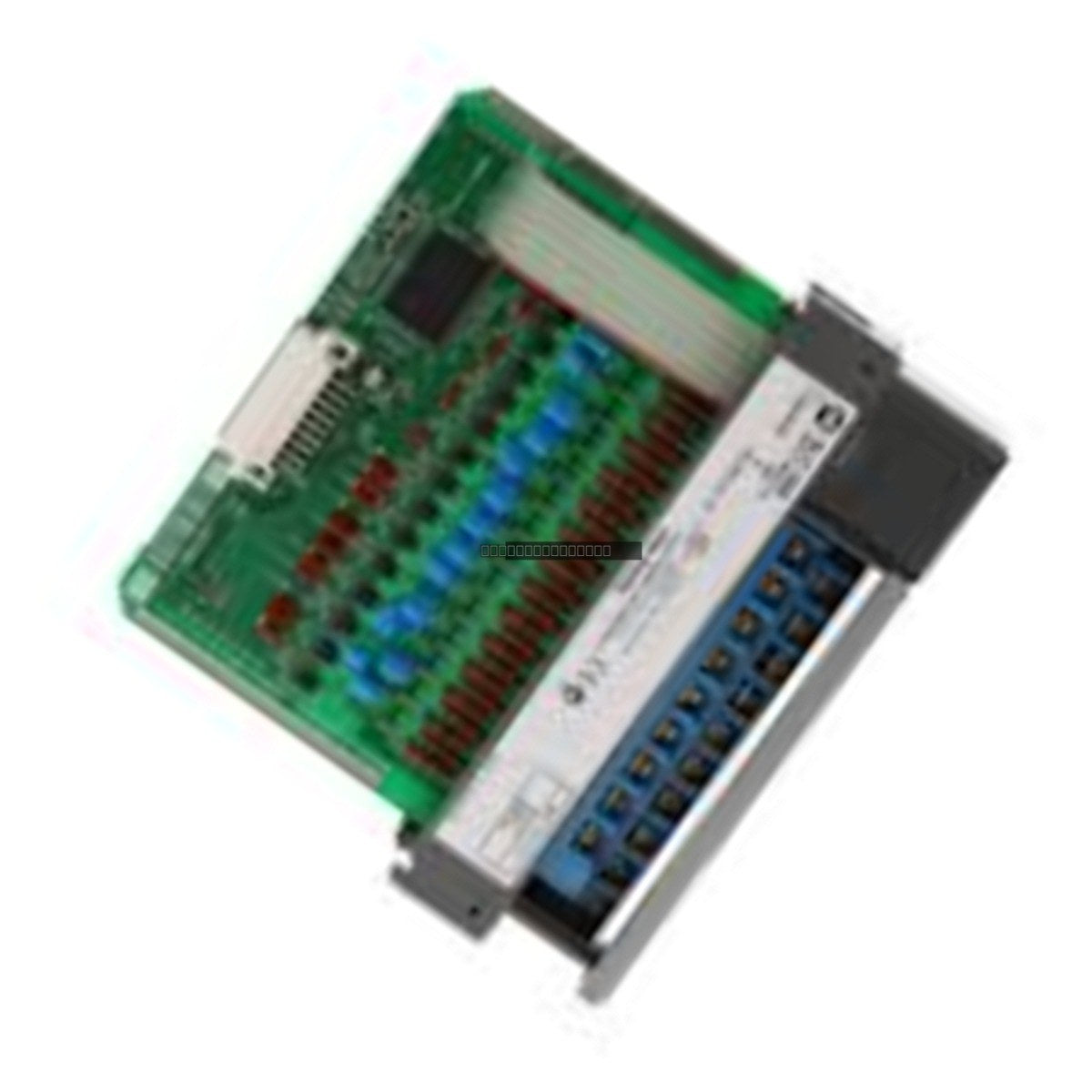

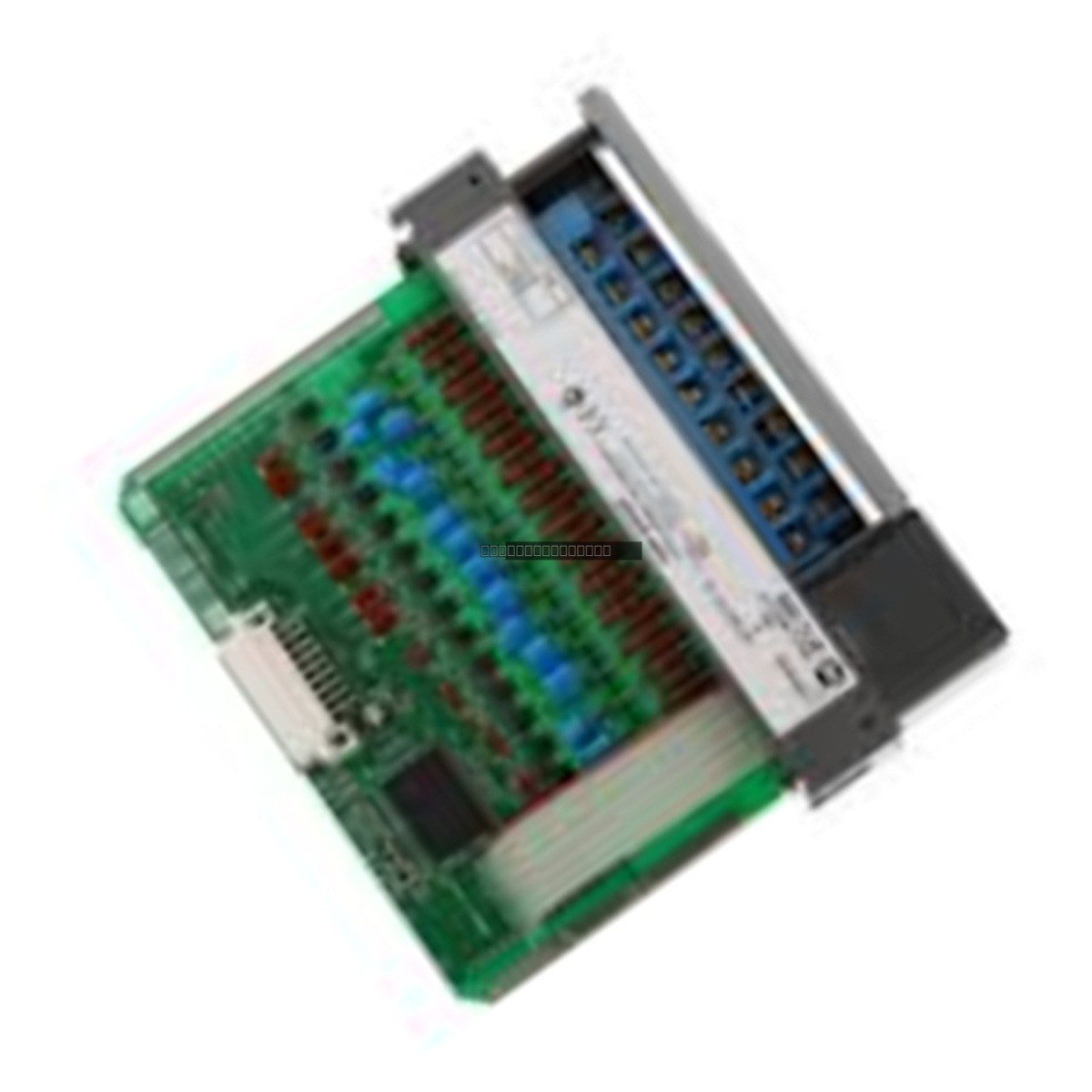

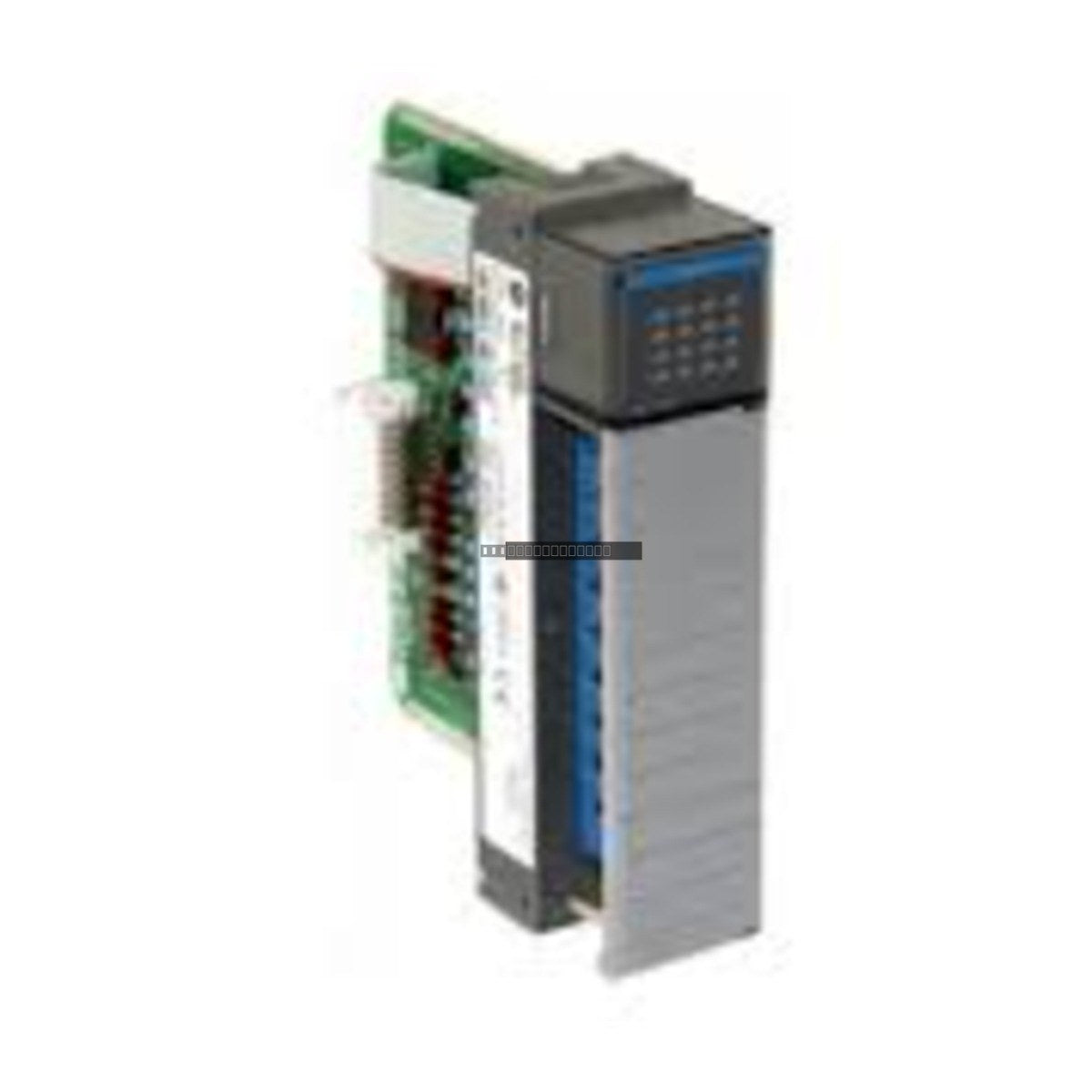

El Allen-Bradley 1746-ITV16 es un módulo de entrada de suministro de CC de respuesta rápida de 16 puntos diseñado para el sistema de controlador programable SLC 500. Este módulo proporciona detección de entrada de alta velocidad para aplicaciones que requieren una detección rápida de señales, operando dentro de un rango de voltaje de 10-30 VCC. Está diseñado para interactuar con dispositivos de campo de suministro, asegurando una adquisición de datos confiable en entornos de automatización industrial.
Características
Densidad de entrada de 16 puntos para una configuración de E/S que ahorra espacio.
Circuitos de respuesta rápida diseñados para el procesamiento de señales de alta velocidad.
Configuración de entrada de suministro compatible con sensores industriales estándar de 24 VCC.
Bajo consumo de energía, extrayendo 0.085 A del backplane del SLC 500.
Indicadores de estado integrados para un diagnóstico visual claro de los estados de entrada.
Especificaciones Técnicas
Modelo de Producto
1746-ITV16
Tipo de Entrada
Suministro de CC de Respuesta Rápida
Número de Entradas
16
Voltaje de Entrada Nominal
24 VCC
Rango de Voltaje de Entrada
10-30 VCC
Voltaje de Estado Apagado (Máx.)
5 VCC
Corriente del Backplane (5 VCC)
0.085 A
Consumo de Energía
3.6 Vatios
Pautas de Instalación
Asegúrese de que la alimentación del chasis del SLC 500 esté desconectada antes de instalar o quitar el módulo.
Verifique que el módulo esté completamente encajado en la ranura del chasis y asegurado con los tornillos de retención superior e inferior para garantizar una conexión adecuada del backplane.
Utilice cables blindados para las señales de entrada para minimizar la interferencia electromagnética (EMI) en entornos industriales con mucho ruido.
Mantenga prácticas adecuadas de enrutamiento de cables, manteniendo los cables de señal separados de las líneas de alimentación de CA de alto voltaje.
Asegúrese de que la configuración de suministro coincida con los requisitos de cableado del dispositivo de campo para evitar posibles daños o errores de señal.
Preguntas Frecuentes
¿Cuál es la función principal del 1746-ITV16?
El 1746-ITV16 es un módulo de entrada digital que se utiliza para detectar señales de 24 VCC de dispositivos de campo y comunicar su estado al procesador SLC 500. La designación de 'respuesta rápida' indica que está optimizado para aplicaciones donde la temporización de la señal es crítica.
¿Se puede utilizar este módulo con sensores de drenaje?
No, el 1746-ITV16 está específicamente diseñado para configuraciones de entrada de suministro. Asegúrese de que sus dispositivos de campo sean compatibles con esta arquitectura de cableado antes de la instalación.
