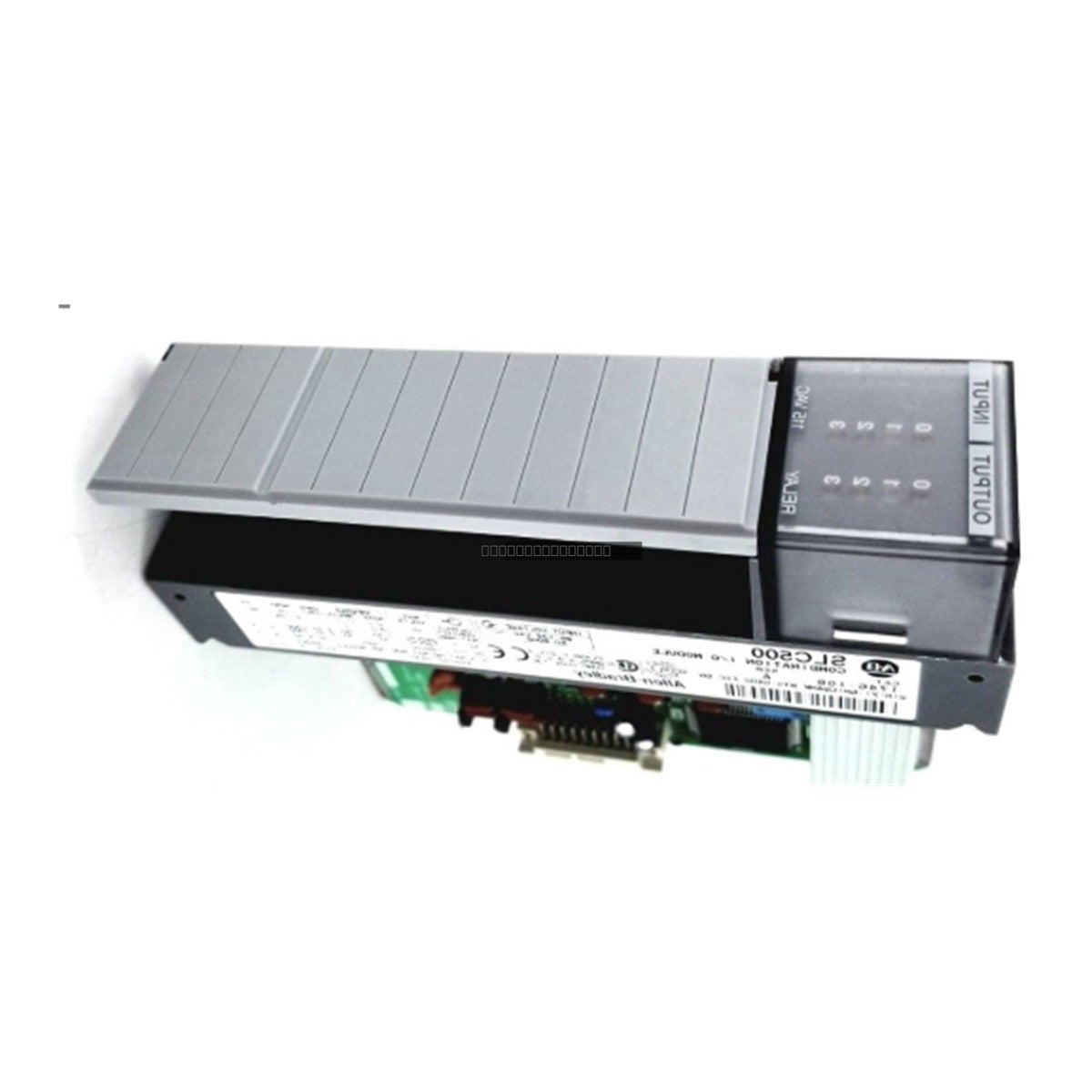

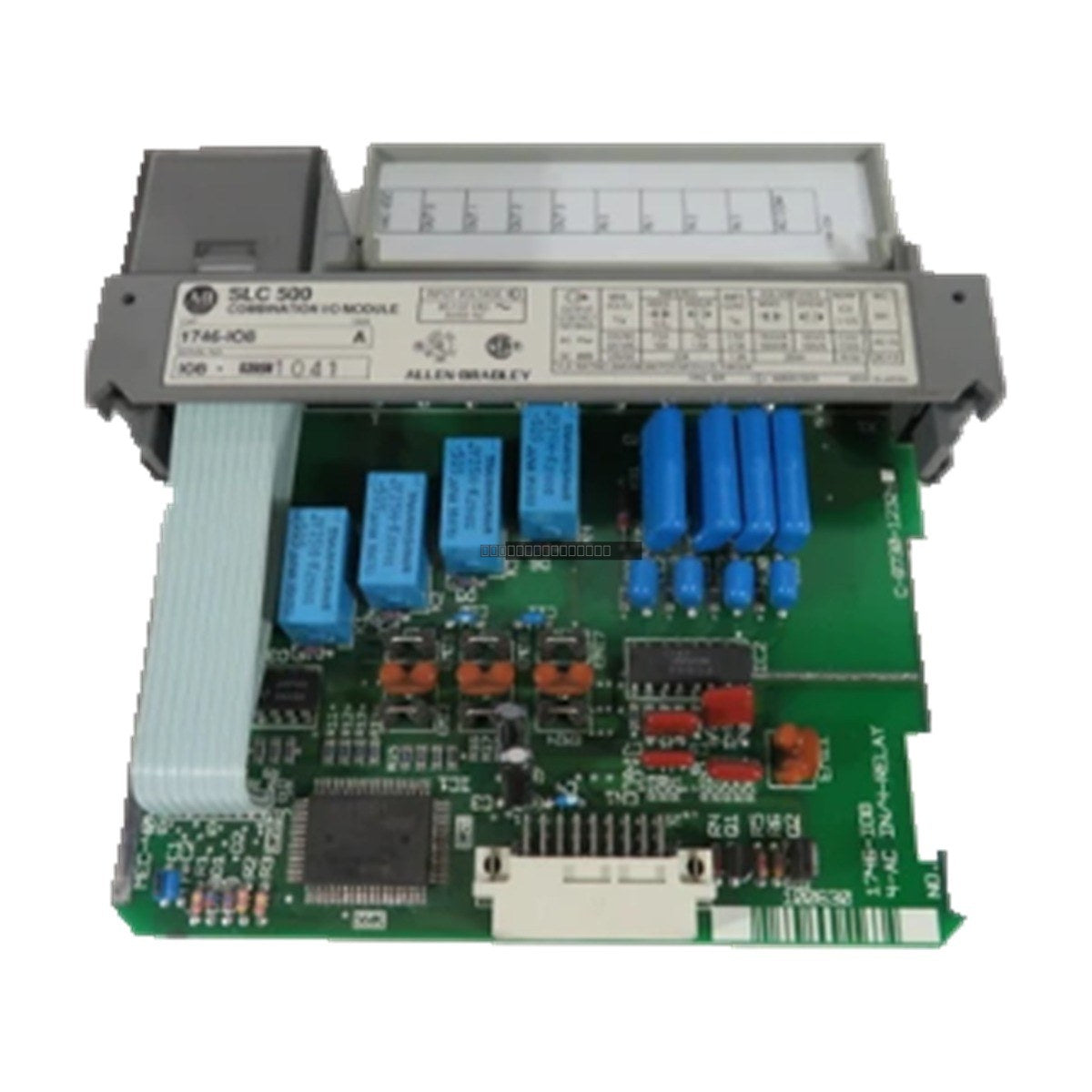

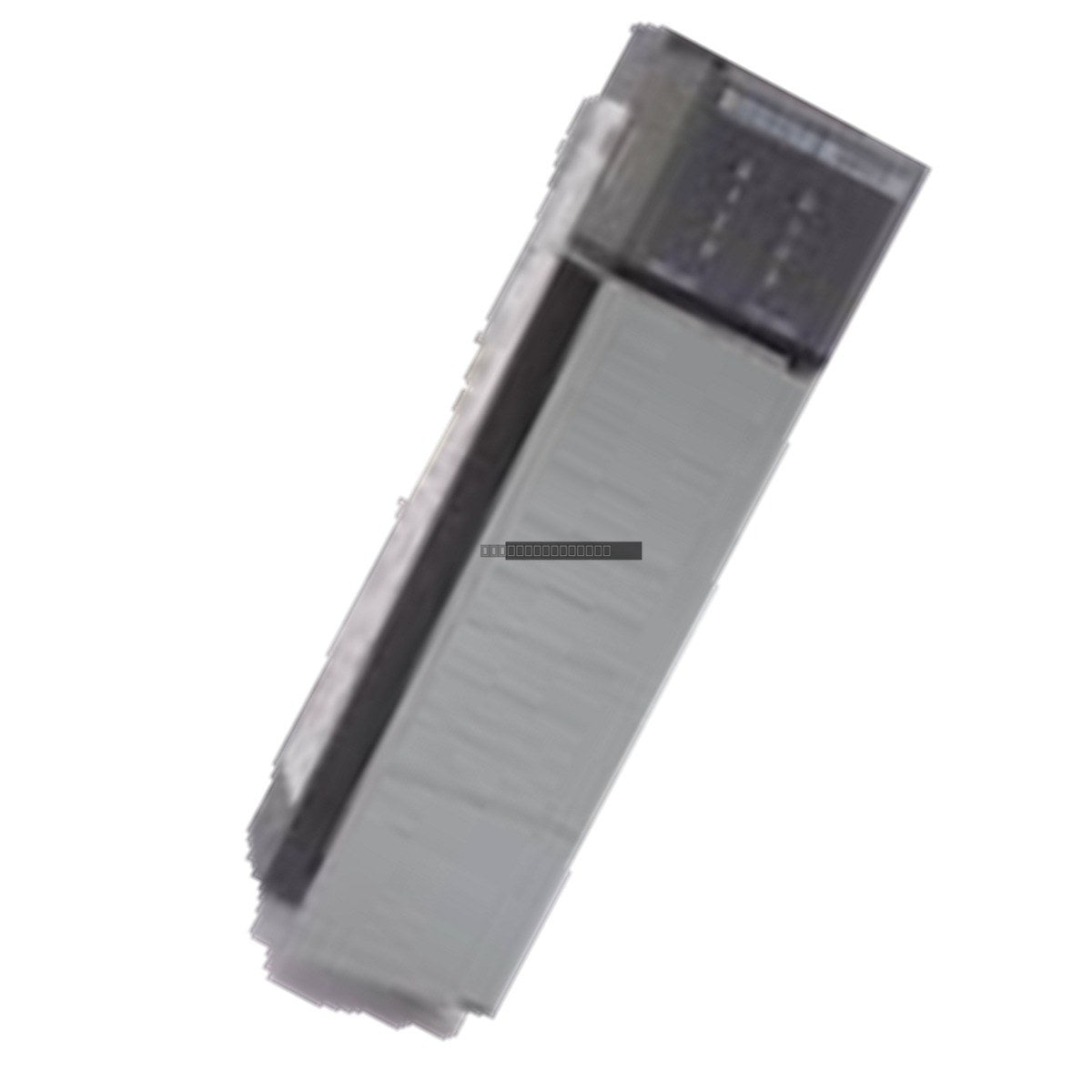

El Allen-Bradley 1746-IO8 es un módulo combinado de entrada/salida diseñado para el sistema de controlador lógico programable SLC 500. Este módulo proporciona una solución de ahorro de espacio para aplicaciones que requieren una combinación de entradas digitales y salidas de relé dentro de una única ranura del chasis SLC 500. Cuenta con 4 canales de entrada de CA y 4 canales de salida de relé, lo que lo hace adecuado para interactuar con varios dispositivos de campo como sensores, interruptores y actuadores.
Características
E/S integrada: Combina 4 entradas y 4 salidas de relé en un solo módulo.
Compatibilidad: Diseñado específicamente para la plataforma Allen-Bradley SLC 500.
Manejo de señales: Admite el funcionamiento con voltaje de CA para entornos de control industrial.
Conmutación fiable: Las salidas de relé integradas proporcionan aislamiento y capacidad de conmutación de alta corriente para cargas de campo.
Especificaciones Técnicas
Modelo del Producto
1746-IO8
Tipo de Módulo
Entrada/Salida Combinada
Voltaje de Operación
85-132V CA
Número de Entradas
4
Número de Salidas
4 (Relé)
Retraso de la Señal
35-45 ms
Corriente de Salida (24V CC)
1.2 A
Fabricante
Allen-Bradley
Pautas de Instalación
Apagar: Siempre desconecte la energía del chasis SLC 500 antes de insertar o quitar cualquier módulo de E/S para evitar daños eléctricos o un comportamiento inesperado del sistema.
Precauciones ESD: Manipule el módulo por los bordes y evite tocar los pines del conector del backplane para evitar daños por descarga electrostática.
Montaje: Asegúrese de que el módulo esté completamente encajado en la ranura del chasis y asegurado con los tornillos de retención superior e inferior para mantener un contacto eléctrico adecuado y estabilidad mecánica.
Cableado: Utilice calibres de cable adecuados para los bloques de terminales y asegúrese de que todas las conexiones estén apretadas. Tienda los cables de señal lejos de las líneas eléctricas de alto voltaje para minimizar la interferencia electromagnética (EMI).
Conexión a tierra: Asegúrese de que el chasis SLC 500 esté correctamente conectado a tierra según los códigos eléctricos locales para proporcionar una referencia estable e inmunidad al ruido.
Preguntas Frecuentes
¿El 1746-IO8 todavía está en producción? No, el 1746-IO8 ha sido descontinuado por el fabricante. Ofrecemos estas unidades como piezas de repuesto reacondicionadas o excedentes para dar soporte a sistemas heredados.
¿Puedo usar este módulo con cualquier procesador SLC 500? El 1746-IO8 es compatible con sistemas basados en chasis SLC 500 estándar. Verifique su procesador específico y la configuración del chasis para garantizar la disponibilidad de ranuras y la capacidad de la fuente de alimentación.
