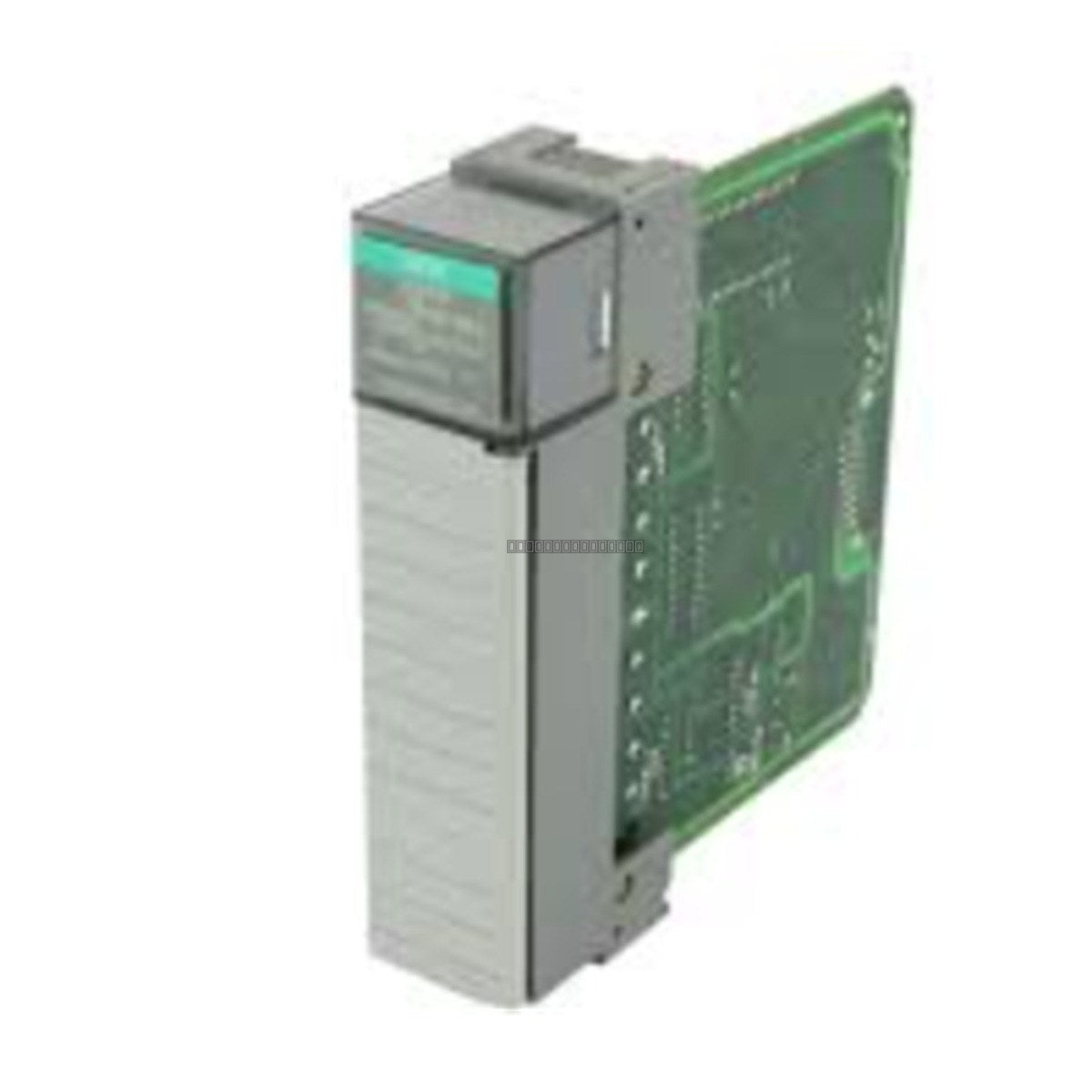

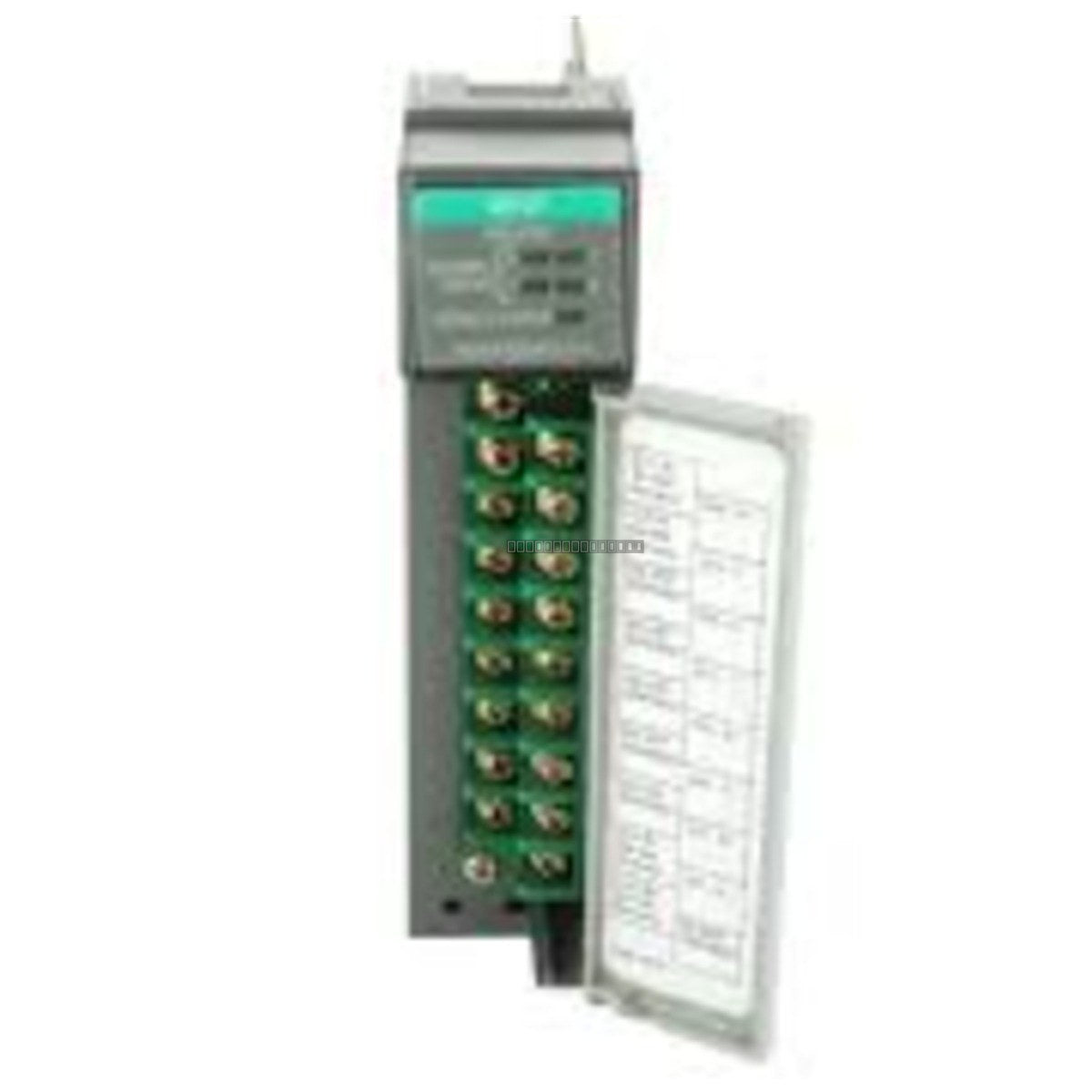

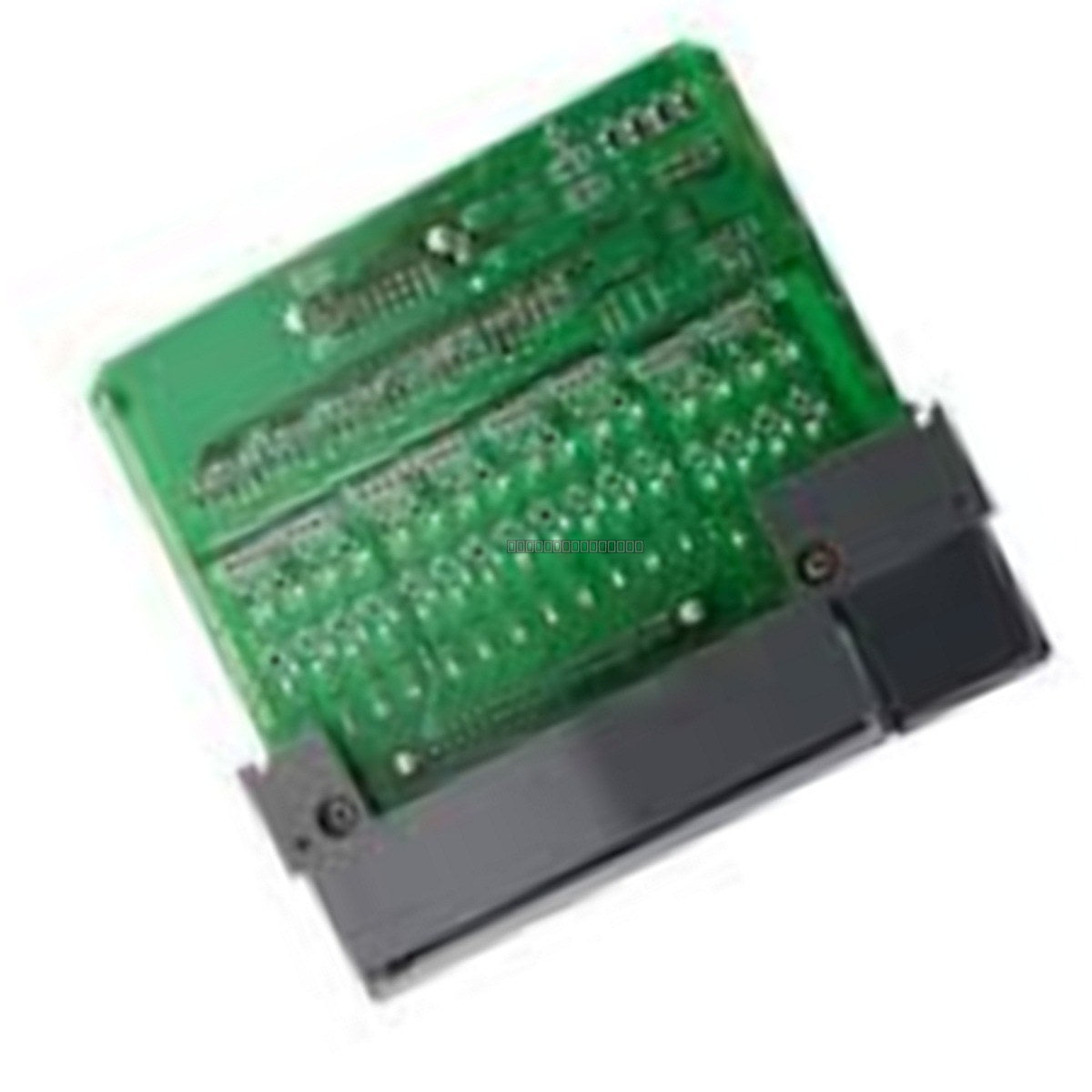

El Allen-Bradley 1746-IO12 es un módulo de E/S combinado diseñado para el sistema de controlador lógico programable SLC 500. Este módulo proporciona una solución de ahorro de espacio para aplicaciones que requieren una combinación de entradas digitales y salidas de relé dentro de una sola ranura. Cuenta con seis entradas de 120 VCA y seis salidas de relé, lo que lo hace adecuado para la interconexión con varios dispositivos de campo, como sensores, interruptores y actuadores en entornos de automatización industrial.
Características
E/S integradas: Combina 6 entradas digitales y 6 salidas de relé en un solo módulo.
Voltaje de entrada: Diseñado para compatibilidad con señal de entrada de 120 VCA.
Versatilidad de salida: Las salidas de relé admiten un amplio rango de voltajes de 24-125 VCC y 120-240 VCA.
Compatibilidad con SLC 500: Diseñado para una integración perfecta en el chasis Allen-Bradley SLC 500.
Indicadores de estado: Indicadores LED en el panel frontal para monitorear el estado de las E/S.
Aplicaciones
Este módulo se utiliza comúnmente en sistemas de control SLC 500 para el control de máquinas, monitoreo de procesos y tareas de automatización a pequeña escala donde se requiere un número limitado de puntos de E/S en un espacio compacto.
Especificaciones técnicas
Modelo del producto
1746-IO12
Fabricante
Allen-Bradley
Tipo de módulo
Entrada/Salida combinada
Entradas
6 x 120 VCA
Salidas
6 x Relé
Rango de voltaje de salida
24-125 VCC; 120-240 VCA
Corriente de la placa posterior
70-90 mA
Pautas de instalación
Asegúrese de que la alimentación del chasis SLC 500 esté desconectada antes de instalar o retirar el módulo.
Deslice el módulo en la ranura deseada del chasis, asegurándose de que esté correctamente alineado con el conector de la placa posterior.
Asegure el módulo utilizando los tornillos de retención superior e inferior para garantizar una conexión eléctrica fiable y estabilidad mecánica.
Utilice calibres de cable adecuados para las conexiones de terminales y asegúrese de que todo el cableado de campo esté correctamente blindado para minimizar las EMI.
Siga las precauciones ESD estándar al manipular el módulo para evitar daños en los circuitos internos.
Preguntas frecuentes
¿El 1746-IO12 todavía está en producción?
No, el 1746-IO12 ha sido descontinuado por el fabricante. Proporcionamos unidades excedentes o reacondicionadas de alta calidad para el mantenimiento de sistemas heredados.
¿Se puede utilizar este módulo con cualquier procesador SLC 500?
Sí, el 1746-IO12 es compatible con los chasis y configuraciones de procesador SLC 500 estándar. Verifique la capacidad de su rack específico y la carga de la fuente de alimentación antes de la instalación.
