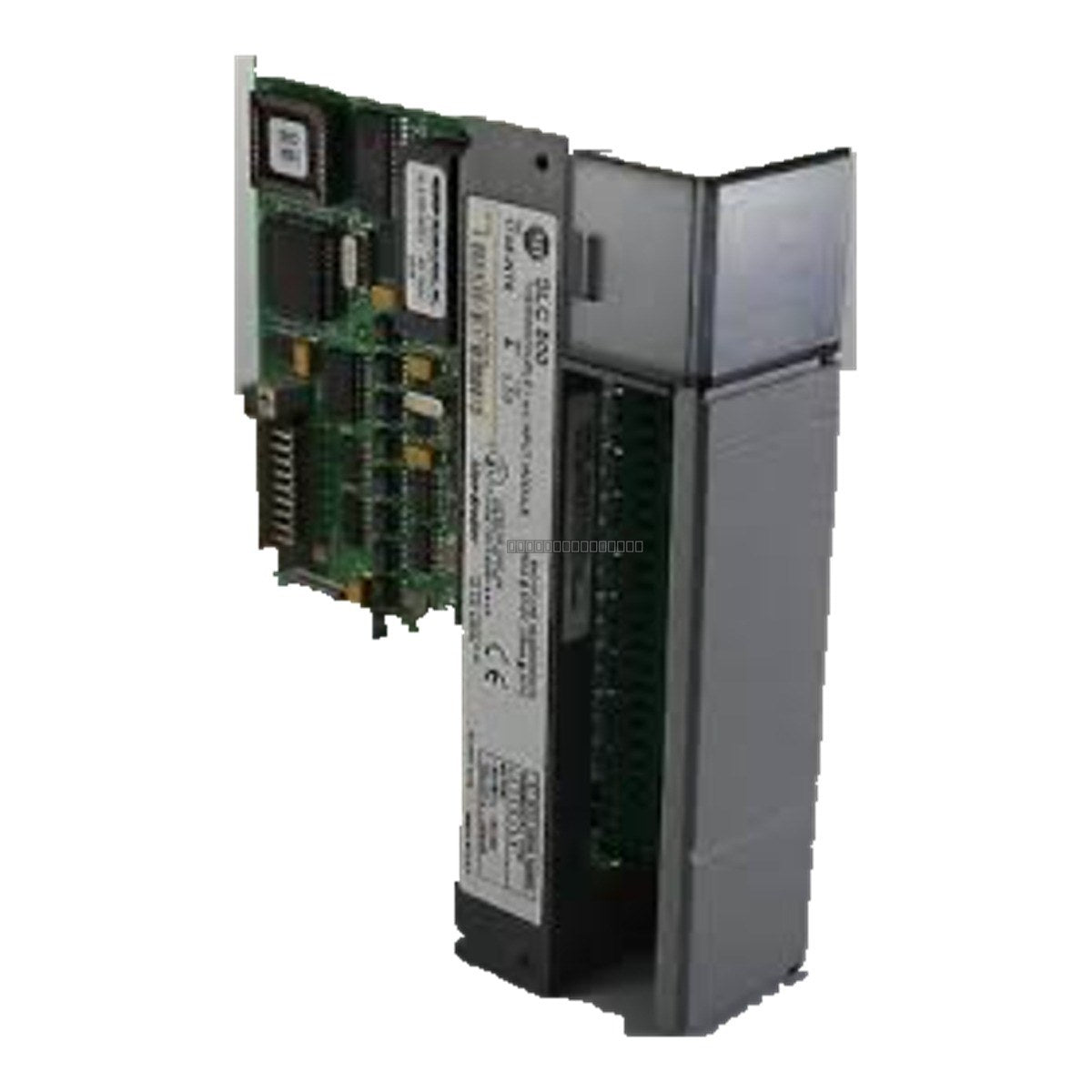

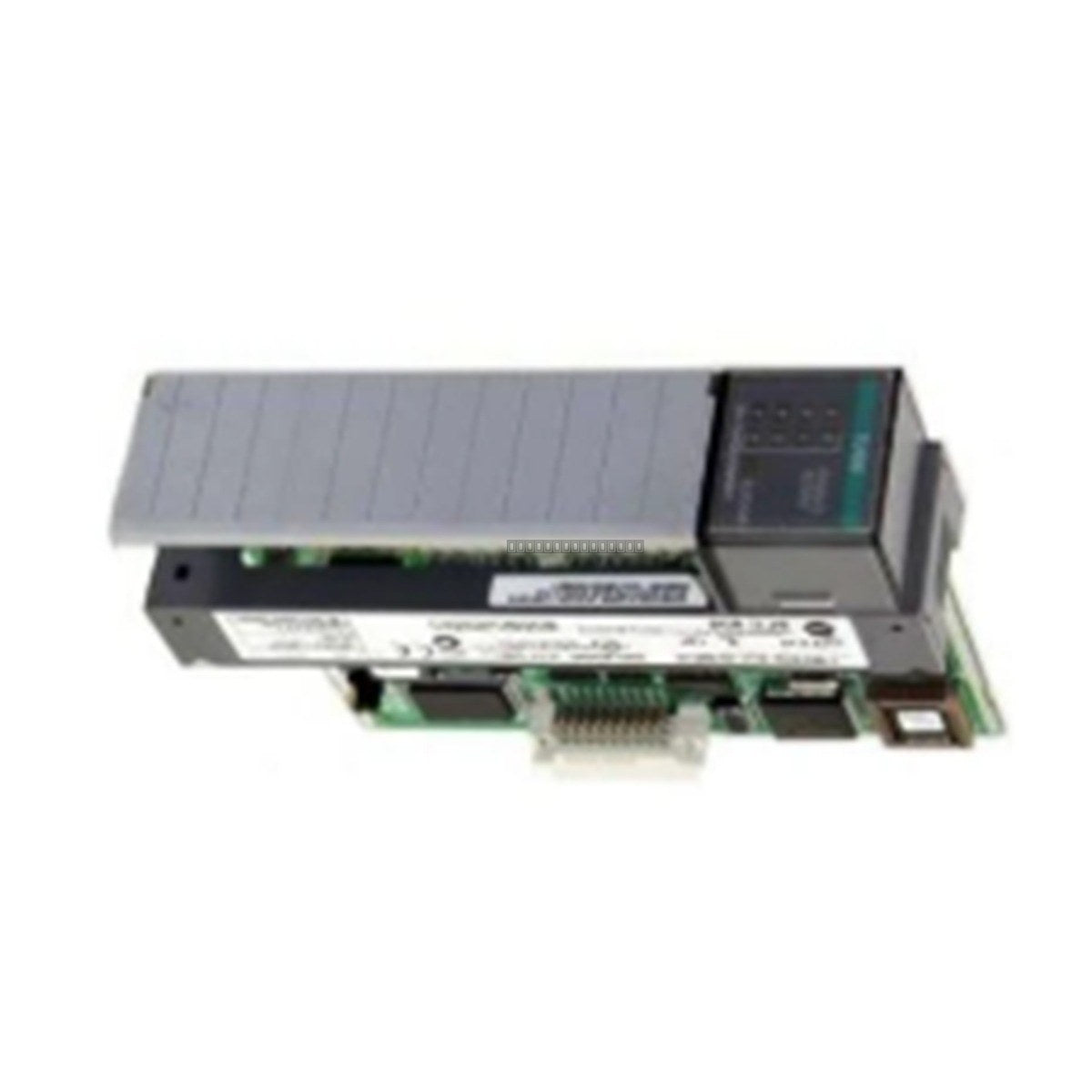

Módulo de entrada de colector Allen-Bradley 1746-IB8 SLC 500 de 8 canales, 24 V CC

Descripción

El Allen-Bradley 1746-IB8 es un módulo de entrada de CC digital de alto rendimiento diseñado para usarse dentro del sistema de controlador lógico programable SLC 500. Este módulo proporciona ocho (8) canales de entrada con sumidero de corriente, lo que permite al PLC monitorear el estado de varios dispositivos de campo, como interruptores de límite, botones pulsadores y sensores de proximidad. Convierte de forma fiable las señales de campo de 24 V CC en datos de nivel lógico para su procesamiento por el controlador SLC 500.

Características

• Ocho (8) canales de entrada con sumidero de corriente aislados.
• Voltaje de funcionamiento nominal de 24 V CC con un rango de funcionamiento de 10-30 V CC.
• Filtrado de hardware integrado con un retardo de señal de 8 ms para mitigar el rebote de contacto mecánico.
• Diseño robusto que ofrece alta inmunidad al ruido y resistencia a golpes de hasta 30G.
• Consumo de energía de la placa posterior de 50 mA a 5 V CC.
• Aislamiento de 1500 V CA entre la placa posterior y el circuito de entrada.

Aplicaciones

El 1746-IB8 se utiliza ampliamente en entornos de automatización industrial para la monitorización de señales discretas. Se implementa comúnmente en líneas de fabricación, sistemas de manejo de materiales y aplicaciones de control de procesos donde se requiere una detección confiable de estados de dispositivos de campo binarios.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que el chasis del PLC esté apagado antes de insertar o quitar el módulo para evitar daños eléctricos.
• El 1746-IB8 debe instalarse en un chasis SLC 500; asegúrese de que el módulo esté completamente asentado y los tornillos de retención estén apretados para proporcionar una conexión a tierra segura.
• Utilice cableado apantallado para las señales de entrada para minimizar la interferencia electromagnética (EMI) en entornos con mucho ruido.
• Mantenga una ventilación adecuada dentro del gabinete para asegurar que la temperatura ambiente se mantenga dentro del rango de funcionamiento de 0 a 60 °C.
• Verifique que los dispositivos de campo estén cableados correctamente para una configuración de sumidero, donde el dispositivo suministra corriente a la entrada del módulo.

Preguntas frecuentes

¿Cuál es la función principal del módulo 1746-IB8?

El 1746-IB8 es un módulo de entrada digital que detecta señales de 24 V CC de sensores e interruptores de campo, convirtiéndolas en señales digitales que el procesador SLC 500 puede interpretar.

¿Este módulo requiere alimentación externa para las entradas?

Sí, el 1746-IB8 requiere una fuente de alimentación externa de 24 V CC para energizar los dispositivos de campo de entrada, ya que el módulo en sí no proporciona energía a los sensores.
