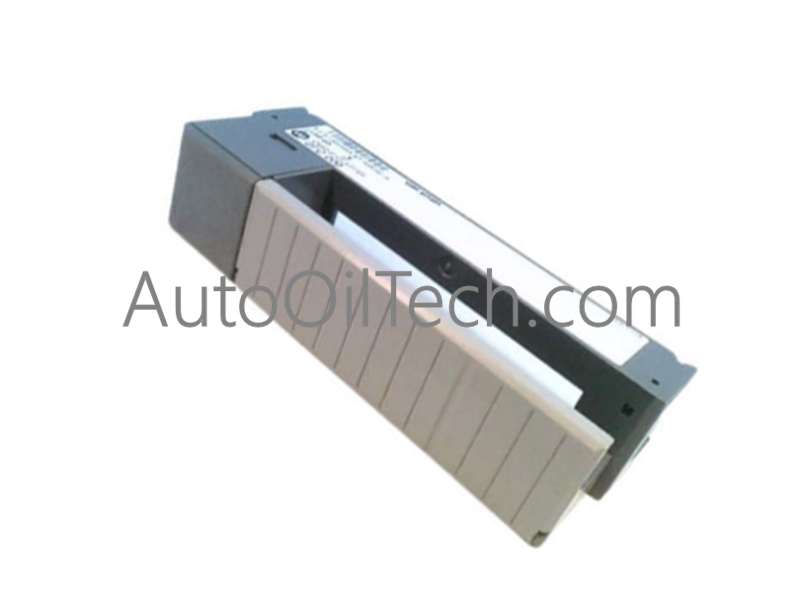

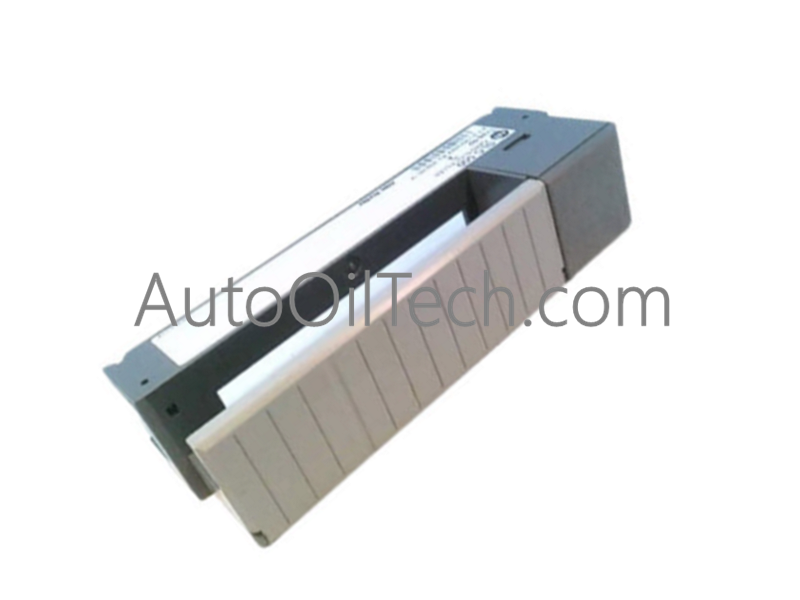

Módulo de entrada digital Allen-Bradley 1746-IB16 SLC 500

El Allen-Bradley 1746-IB16, también catalogado como el Módulo de Entrada Digital 1746-IB16, funciona como un componente de hardware dedicado para el procesamiento de señales de CC discretas dentro de las plataformas de rack Allen-Bradley SLC 500.

Especificaciones de hardware

Velocidad de comunicación del bus de la placa base y escalado de densidad de E/S

La tarjeta de interfaz 1746-IB16 mantiene una velocidad de comunicación determinista del bus de la placa base al escanear 16 canales discretos mediante transiciones de nivel lógico de la placa base con un consumo de corriente mínimo de 0,05 A a 5 VCC. La alta escalabilidad de densidad de E/S se logra a través de 16 circuitos de entrada de tipo hundimiento de corriente diseñados para dispositivos de campo discretos de 24 VCC. El módulo incorpora aislamiento optoelectrónico de canal a placa base para suprimir la interferencia electromagnética del lado del campo, mientras que limita los retrasos máximos de propagación de la señal a 8 ms en todos los canales para optimizar el rendimiento del controlador en tiempo real.

Preguntas frecuentes

P: ¿Cuál es el consumo de corriente de la placa base del 1746-IB16 en el riel de 24 VCC?

R: El 1746-IB16 consume 0 A del bus de la placa base de 24 VCC, dependiendo únicamente de 0,05 A del riel de la placa base de 5 VCC para alimentar sus componentes lógicos internos.

P: ¿El módulo 1746-IB16 requiere apagar el rack para cambiar el cableado de los terminales?

R: No, el módulo incluye un bloque de terminales extraíble (RTB) que permite desconectar y dar servicio al cableado de campo sin alterar la alineación física de la ranura de la placa base o la integridad del conector de la placa base.

Directrices de instalación en campo

• Alinee la placa de circuito con las guías de la tarjeta del chasis superior e inferior, empujando el módulo firmemente en la ranura vacía del SLC 500 hasta que los pestillos de seguridad hagan clic.
• Conecte los dispositivos de entrada de campo al bloque de terminales extraíble observando la polaridad correcta para los circuitos de hundimiento de corriente (+24 VCC común a los dispositivos de campo, el terminal del módulo actúa como trayectoria de corriente a tierra).
• Asegúrese de que el cableado de la señal esté físicamente separado de las líneas de CA de alto voltaje y los cables del motor para evitar que el ruido transitorio acoplado inductivamente provoque transiciones de entrada erráticas.
• Verifique que el cableado de suministro de campo se mantenga estrictamente dentro del umbral de funcionamiento de 10-30 VCC para evitar tensiones térmicas prematuras o degradación del canal de entrada.
