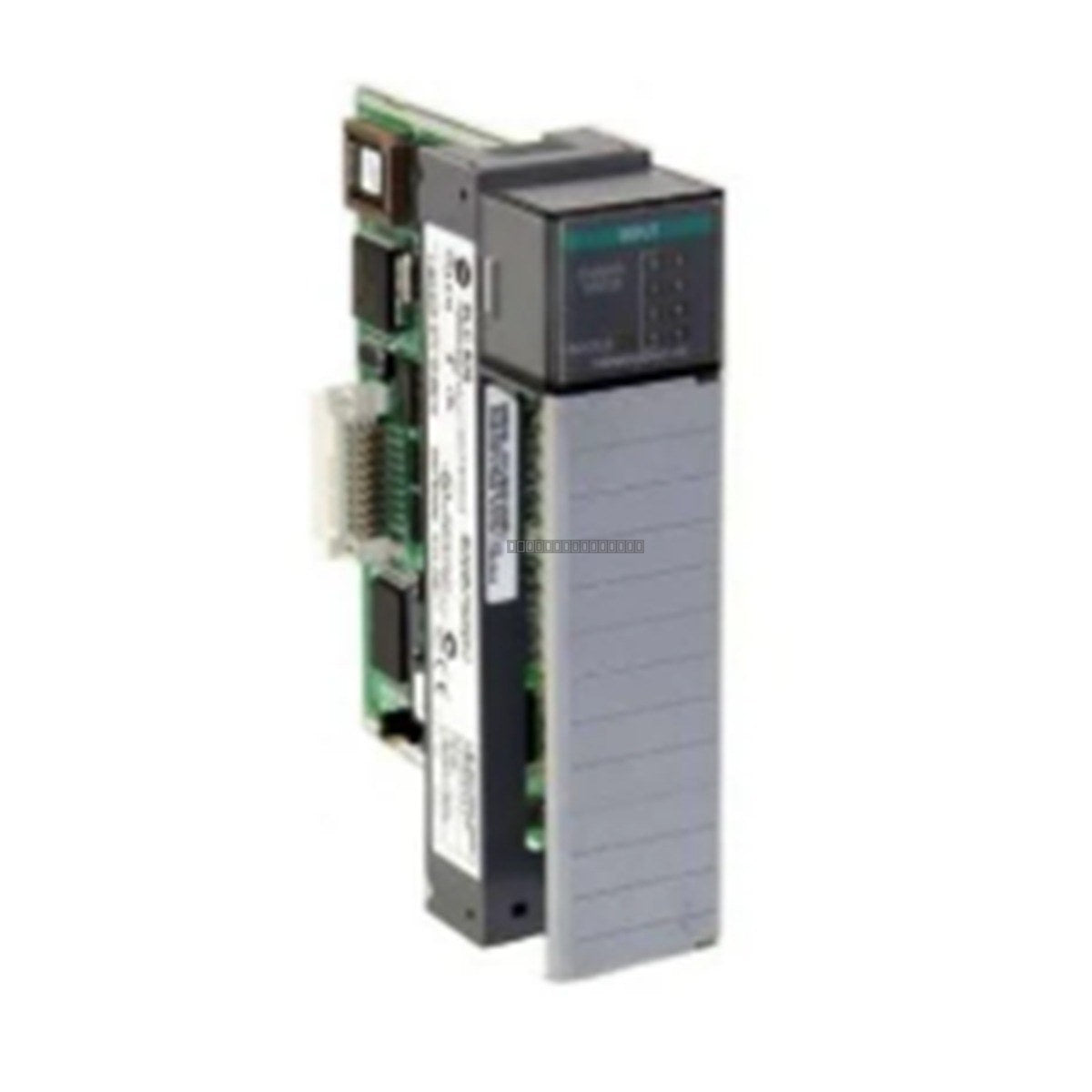

Módulo de combinación de E/S digital Allen-Bradley 1746-IO12DC SLC 500

Descripción

El Allen-Bradley 1746-IO12DC es un módulo combinado de E/S digitales diseñado para la plataforma de controlador programable SLC 500. Este módulo integra seis entradas de 24 V CC tipo "sinking" y seis salidas de contacto de relé en una única ranura. Al combinar las capacidades de entrada y salida, proporciona una solución eficiente para aplicaciones de control a pequeña escala o sistemas de E/S distribuidas, lo que reduce el espacio de chasis requerido y el costo general del sistema.

Características

• Seis entradas de 24 V CC tipo "sinking" con un rango de operación de 10 a 30 V CC.
• Seis salidas de contacto de relé flexibles capaces de conmutar cargas de CA o CC.
• Diseño de módulo de una sola ranura para chasis SLC 500.
• Optimizado para la interfaz de dispositivos de campo de señal mixta.
• Indicadores de estado integrados para puntos de E/S individuales.

Aplicaciones

Este módulo es adecuado para diversas tareas de control industrial, incluida la interfaz con sensores de proximidad basados en CC, interruptores de límite y sensores fotoeléctricos. Las salidas de relé permiten el control directo de arrancadores de motor de CA, válvulas solenoides y varios actuadores operados por CC, lo que lo convierte en una opción versátil para paneles de control de máquinas compactas.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que la alimentación del chasis SLC 500 esté desconectada antes de instalar o quitar el módulo.
• Inserte el módulo en una ranura disponible en el chasis SLC 500 y asegúrelo usando la pestaña de bloqueo integrada.
• Utilice calibres de cable apropiados para las conexiones del bloque de terminales y asegúrese de que todas las conexiones estén apretadas al par especificado por el fabricante.
• Mantenga un enrutamiento de cables adecuado para separar el cableado de señal de las fuentes de CA de alto voltaje o de alta EMI para evitar interferencias de señal.
• Asegure una ventilación adecuada dentro del gabinete para mantener la temperatura de funcionamiento dentro del rango especificado de 0 a 60 °C.

Preguntas frecuentes

¿Es este módulo compatible con todos los chasis SLC 500?

Sí, el 1746-IO12DC está diseñado para el chasis estándar SLC 500 y ocupa una sola ranura. Asegúrese de que su fuente de alimentación tenga suficiente capacidad para manejar los requisitos de corriente del backplane del módulo.

¿Pueden las salidas de relé conmutar cargas de CA y CC?

Sí, las salidas de relé son muy flexibles y pueden manejar cargas de CA de 5 a 265 V y cargas de CC de 5 a 125 V, siempre que no se excedan las clasificaciones de corriente continua.
