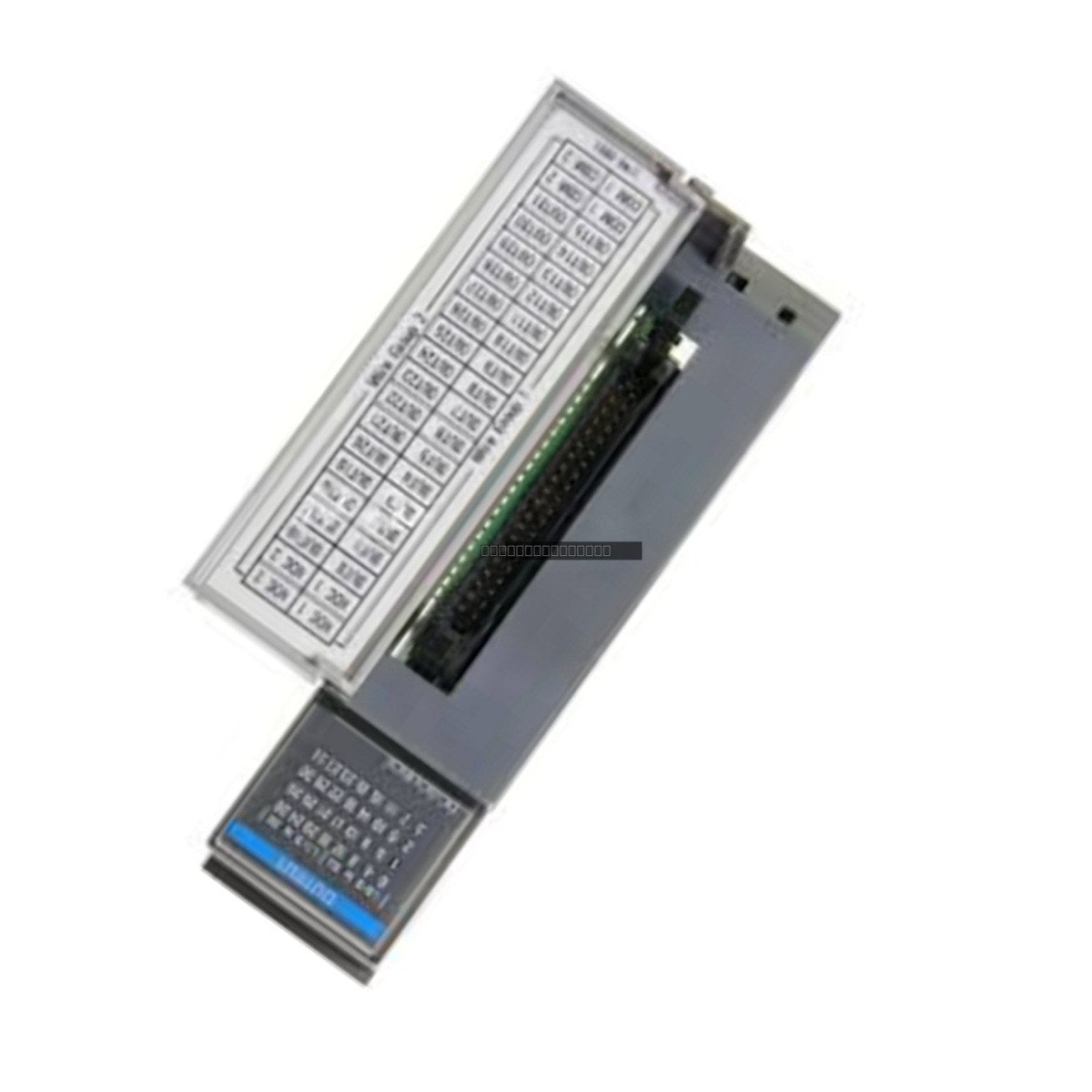

Módulo Especializado de Soplado y Moldeado Allen-Bradley 1746-BLM

Descripción

El Allen-Bradley 1746-BLM es un módulo especializado, inteligente y de alto rendimiento, diseñado para la industria del plástico, específicamente para su uso dentro del sistema de control SLC 500. Proporciona una solución estrechamente integrada para controlar la maquinaria de moldeo por soplado, incluyendo extrusión continua, cabezal acumulador y máquinas de tornillo alternativo. El módulo funciona como un coprocesador, realizando un control complejo del perfil de la preforma y tareas de servobucle independientemente del tiempo de escaneo del procesador SLC 500, asegurando un rendimiento determinístico de alta velocidad.

Características

• Cuatro ejes independientes de control PID, típicamente configurados para aplicaciones de perfil de preforma y expulsión de acumulador.
• Tiempo de actualización del lazo de alta velocidad de 100 microsegundos para un control de movimiento preciso.
• 256 puntos de resolución de perfil con interpolación para transiciones suaves del espesor de la pared.
• Capacidades de ajuste dinámico del perfil, permitiendo cambios en el peso de la pieza sin alterar la forma establecida del perfil de la preforma.
• E/S analógicas y digitales integradas de resolución de 14 bits para una interfaz de máquina completa.

Aplicaciones

Este módulo está diseñado para entornos exigentes de procesamiento de plástico, incluyendo:

• Máquinas de moldeo por soplado de extrusión continua.
• Sistemas de moldeo por soplado con cabezal acumulador.
• Maquinaria de moldeo por soplado con tornillo alternativo.
• Aplicaciones que requieren un control de perfil de preforma sincronizado de alta velocidad.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que el rack SLC 500 esté apagado antes de insertar o quitar el módulo 1746-BLM para evitar daños eléctricos.
• Instale el módulo en una ranura adecuada dentro del chasis SLC 500, asegurándose de que esté completamente encajado y que los tornillos de retención estén apretados.
• Siga las prácticas estándar de conexión a tierra industrial para el chasis y el cableado de E/S para minimizar la EMI.
• Utilice cables blindados para las conexiones de señal analógica para mantener la integridad de la señal y evitar interferencias de ruido.
• Mantenga una ventilación adecuada dentro del armario de control para asegurar que el módulo funcione dentro de su rango de temperatura especificado de 0 a 60 °C.

Preguntas Frecuentes

¿Cuál es la función principal del 1746-BLM?

El 1746-BLM actúa como un coprocesador dedicado para el sistema SLC 500, descargando tareas complejas de control de perfil de preforma y servobucle de la CPU principal para proporcionar un control de alta velocidad e independiente de la maquinaria de moldeo por soplado.

¿Puedo ajustar el peso de la pieza mientras la máquina está funcionando?

Sí, el módulo permite a los operadores ajustar dinámicamente los parámetros del perfil, como el peso total de la pieza, sin necesidad de alterar la forma establecida del perfil de la preforma.
