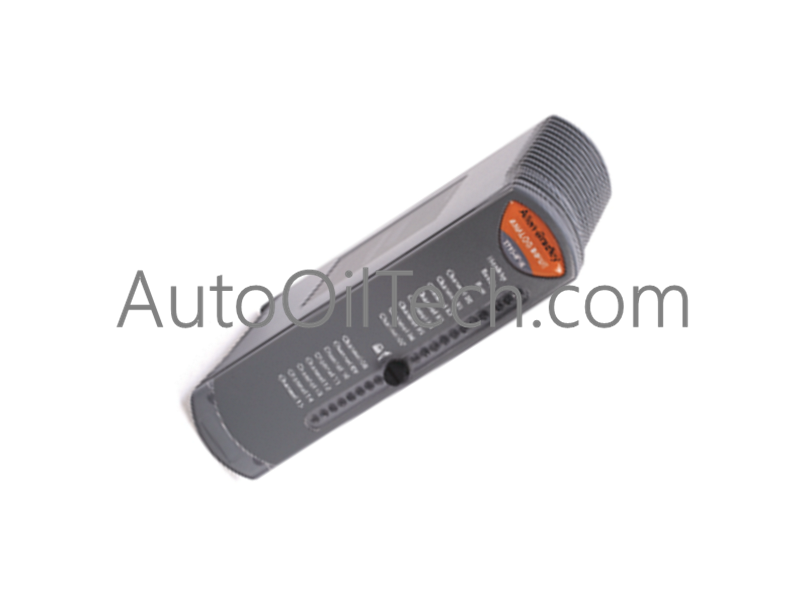

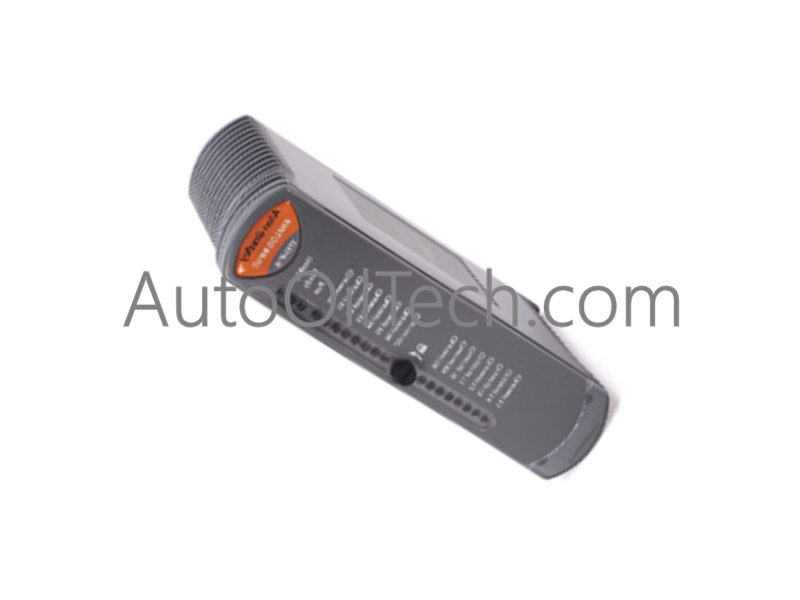

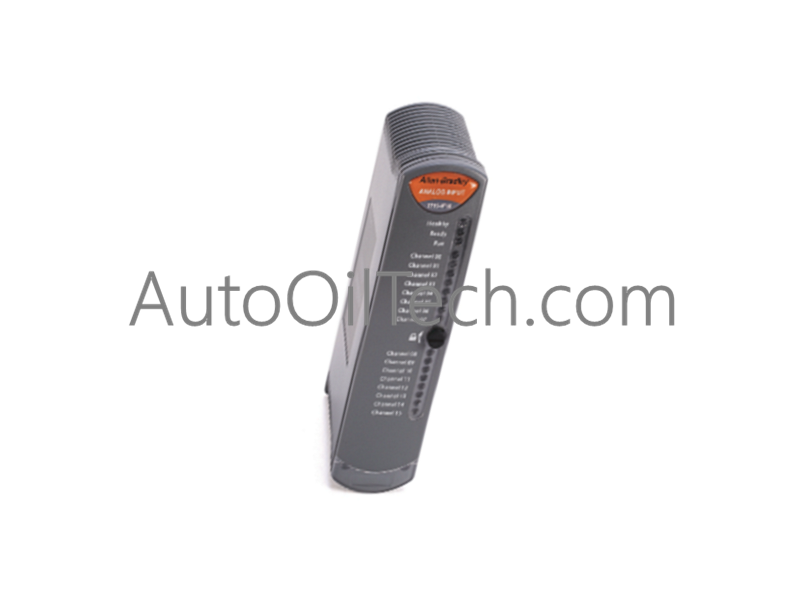

El Allen-Bradley 1715-AENTR, también catalogado como el adaptador de comunicación 1715-AENTR, funciona como un componente de hardware dedicado para la ejecución de la interfaz de red dentro de las plataformas de E/S redundantes Allen-Bradley 1715.
Especificaciones de hardware
Parámetro
Especificación
Modelo
1715-AENTR
Marca
Allen-Bradley
Origen
EE. UU.
Peso
2.00 lb (0.91 kg)
Dimensiones
Ancho estándar del módulo adaptador 1715
Temperatura de funcionamiento
-25 a 70 °C
Consumo de energía
11.4 W máx. a 30 VCC
Protocolo de red
EtherNet/IP
Cantidad de canales
2 canales
Soporte de topología
Anillo de nivel de dispositivo (DLR), estrella
Soporte de controlador
ControlLogix
Método de montaje
Riel DIN
Tensión de alimentación
18 a 30 VCC
Consumo de corriente
380 mA
Diagnóstico
Integrado
Estilo de la carcasa
Estilo abierto
Redes determinísticas Profinet / EtherNet/IP y velocidad de la placa posterior
El módulo de interfaz de red 1715-AENTR conecta las placas posteriores de E/S redundantes 1715 directamente a redes determinísticas EtherNet/IP, coordinando transferencias continuas de paquetes a través de medios de doble canal. Al admitir las topologías de red de anillo a nivel de dispositivo (DLR) y estrella, el adaptador mantiene la ejecución de red tolerante a fallas y la velocidad de comunicación del bus de la placa posterior en todas las plataformas ControlLogix conectadas. Las capacidades de diagnóstico integradas y la sincronización de parámetros plug-and-play admiten el escalado de alta densidad de E/S sin degradar los tiempos del ciclo de escaneo de la red.
Preguntas frecuentes
P: ¿Qué topologías de red admite el adaptador 1715-AENTR de doble canal?
R: El módulo cuenta con 2 puertos EtherNet/IP que admiten topologías de red de anillo a nivel de dispositivo (DLR) tolerantes a fallas y de estrella estándar.
P: ¿Cuál es el consumo de corriente y el requisito de voltaje de funcionamiento para el 1715-AENTR?
R: El adaptador funciona con una tensión de alimentación externa de 18 a 30 VCC con un consumo de corriente nominal de 380 mA.
Pautas de instalación en campo
Monte el adaptador 1715-AENTR en un riel DIN estándar dentro de un gabinete, asegurando el acoplamiento adecuado del clip para la estabilidad estructural.
Conecte la alimentación principal de 24 VCC a los terminales de suministro, manteniendo el voltaje de entrada estrictamente dentro del rango de 18 a 30 VCC.
Conecte los cables EtherNet/IP a ambos canales al configurar la topología de anillo a nivel de dispositivo (DLR) para preservar las rutas de redundancia de red.
Asegure una conexión a tierra continua de baja impedancia del riel DIN para suprimir la interferencia electromagnética a través de los canales de red de alta velocidad.
