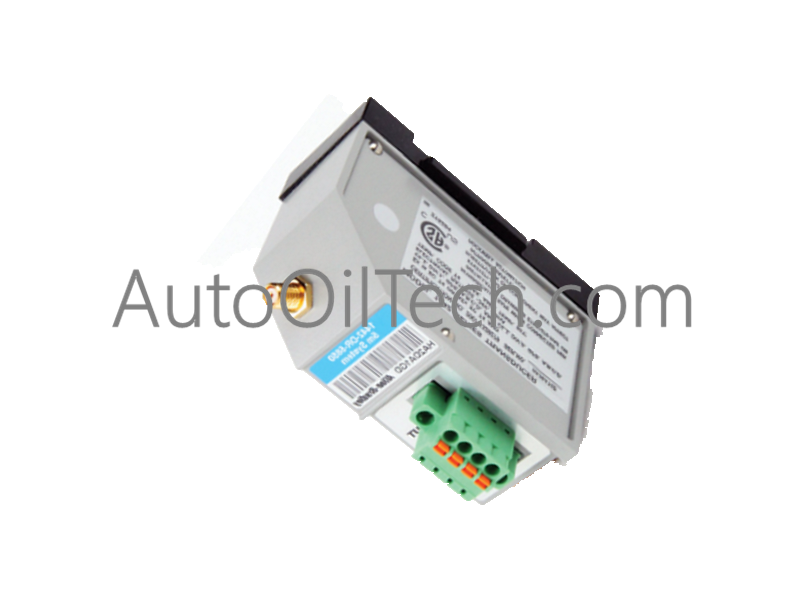

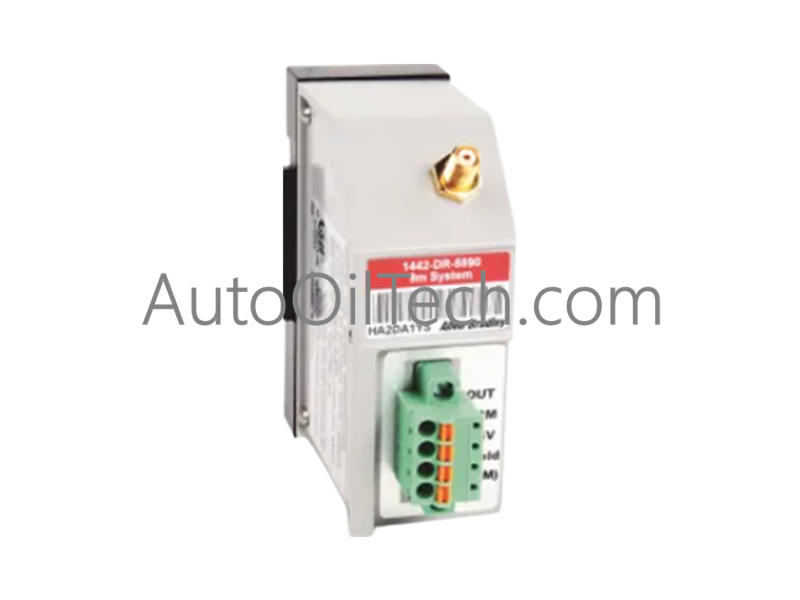

Controlador de sistema de sonda serie 1442 Allen-Bradley 1442-DR-5850

In stock!

Part Number: 1442-DR-5850
Brand: Allen-Bradley
Type: Sensores de Proximidad
Barcode: USA

Tags: Allen-Bradley 1442 , Proximity Sensors

Descripción del Producto

Configurado para el monitoreo de desplazamiento y posición del eje en redes Allen-Bradley, el Allen-Bradley 1442-DR-5850 (1442-DR-5850 Proximity Probe Driver) proporciona ejecución física/eléctrica directa.

Especificaciones de hardware

Parámetro	Especificación
Modelo	1442-DR-5850
Marca	Allen-Bradley
Origen	EE. UU.
Peso	Aproximadamente 200 g (7.0 oz)
Dimensiones	Tamaño estándar del chasis del controlador 1442
Temperatura de funcionamiento	-20 a 65 grados Celsius
Consumo de energía	-15 mA máx. (con carga de 10 kohm)
Material de calibración objetivo	Superficie plana de acero AISI 4140 (JIS SCM440)
Voltaje de la fuente de alimentación	-24 VCC
Voltaje máximo de salida	-23 VCC
Voltaje de salida de falla	-0.6 VCC (sonda/sensor ABIERTO o CORTO)
Ruido de salida	20 mV pico a pico + ruido de la fuente de alimentación
Diámetro del cable	2.7 mm o 3.6 mm (0.11 pulg. o 0.14 pulg.)
Diámetro del conector	7.1 mm (0.28 pulg.) / Blindado: 5.8 mm (0.23 pulg.)
Longitud del cable del sistema	5 m o 9 m (16.40 pies o 29.53 pies) nominal
Resistencia de aislamiento del controlador	>= 100 Mohm a 500 VCC (terminales a placa)
Voltaje de aislamiento	50 V Continuo (Probado a 500 VCA durante 60 s)
Tamaño del cable del controlador	0.75...1.25 mm2 (18...16 AWG) Cobre blindado
Tipo de bloque de terminales	Terminal de resorte

Velocidad de comunicación del bus del backplane y escalado de la sonda de corriente de Foucault

El controlador de sonda 1442-DR-5850 utiliza un escalado preciso de sonda de corriente de Foucault calibrado contra superficies de acero AISI 4140 para mantener un seguimiento de desplazamiento mecánico de alta precisión. El sistema procesa la validación del voltaje de holgura a través de señales dinámicas continuas, proporcionando detección de fallas inmediata al llevar los niveles de salida a -0.6 VCC durante condiciones de circuito abierto o cortocircuito de la sonda. El escalado de alta densidad de E/S y la supresión de diafonía se mantienen a través de tendidos de cable de 5 m o 9 m, manteniendo una transmisión de voltaje de bajo ruido a los equipos de monitoreo sin distorsión de la señal.

Preguntas frecuentes

P: ¿Qué voltaje de salida produce el controlador 1442-DR-5850 durante una condición de falla de la sonda?

R: El controlador emite un voltaje de falla anormal de -0.6 VCC cada vez que se detecta una condición de circuito abierto o cortocircuito en el sensor de sonda conectado.

P: ¿Qué tipo y calibre de cableado se especifican para conectar los terminales del controlador 1442-DR-5850?

R: Las conexiones requieren cable de cobre trenzado blindado de 0.75 a 1.25 mm2 (18 a 16 AWG) con una clasificación de 90 grados Celsius o superior, instalado en el bloque de terminales de resorte a bordo.

Guías de instalación en campo

Monte la unidad de controlador 1442-DR-5850 de forma segura en una placa posterior de metal limpia, asegurando un contacto a tierra continuo de baja impedancia a través de la placa base.
Conecte la alimentación principal de -24 VCC y el cableado de señal de campo utilizando cable de cobre trenzado blindado de 18 a 16 AWG, asegurando los conductores mediante los terminales de resorte.
Encamine los cables integrales de la sonda y los cables de extensión por separado de las líneas de motor de CA de alto voltaje para suprimir la diafonía electromagnética y el ruido de campo ambiental.
Verifique que la longitud total del cable del sistema coincida con las especificaciones de ajuste nominal estándar de 5 m o 9 m para garantizar que el escalado de corriente de Foucault y la calibración del voltaje de holgura sigan siendo precisos.
