AIM0006 | ABB | Módulo de IA/BI

Descripción

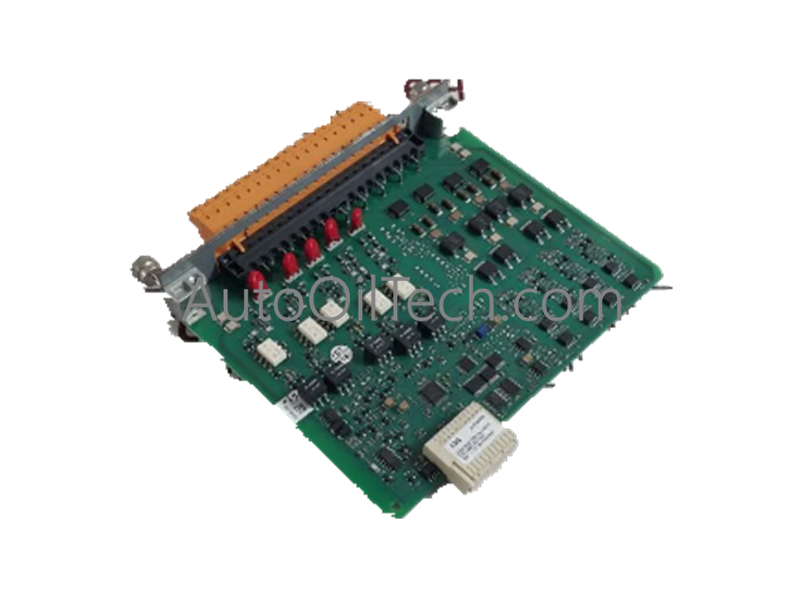

El ABB AIM0006 2RCA021397A0001 es un módulo de entrada analógica/entrada binaria (AI/BI) de alta precisión, utilizado principalmente en Relés de protección y control de la serie Relion 615 y 620 (como REF615 o REM615). Esta variante específica está diseñada para aplicaciones de detección de voltaje y proporciona la interfaz necesaria para que los transformadores de voltaje (VT) y los transformadores de corriente (CT) realicen funciones de monitoreo, recierre y protección.

Presupuesto

• Número de pieza: 2RCA021397A0001

• Tipo de módulo: AIM (Módulo de entrada analógica) + 4BI (Entradas binarias)

• Configuración de entrada: : 5 entradas de transformador de tensión (VT) + 3 entradas de transformador de corriente (CT) + 1 CT de tierra.

• Binario: 4 entradas binarias (BI) para monitorización o activación del estado.
• Compatibilidad de ranuras: Normalmente ocupa la ranura X130 en chasis de la serie Relion.

• Detección de voltaje: Optimizado para protección basada en voltaje (por ejemplo, subvoltaje, sobrevoltaje, frecuencia).
• Características funcionales: Admite lógica de reconexión y detección de alta impedancia (HIZ) o falla a tierra sensible (SEF).

• Consumo de energía: ~10,0 W (típico).

• Peso: 1,5 kg (Solo unidad) / 3,0 kg (Envío).


Características

• Protección integrada: Combina la detección de corriente tradicional con la detección de voltaje avanzada para admitir esquemas de protección complejos como sobrecorriente direccional y protección de distancia.
• Versatilidad binaria: Las 4 entradas binarias permiten el seguimiento en tiempo real del estado del disyuntor, disparos externos o comandos de control manual.

• Digitalización de alta resolución: El muestreo de alta velocidad garantiza una captura precisa de la forma de onda para el análisis de fallas y el monitoreo de la calidad de la energía.
• Diseño de relé de protección robusto: Diseñado para cumplir con estrictos estándares de calidad de servicios públicos en cuanto a compatibilidad electromagnética (EMC) y resistencia a las vibraciones.
• Integración perfecta: Totalmente compatible con el software PCM600 Protection and Control IED Manager de ABB para una fácil configuración y mapeo lógico.
