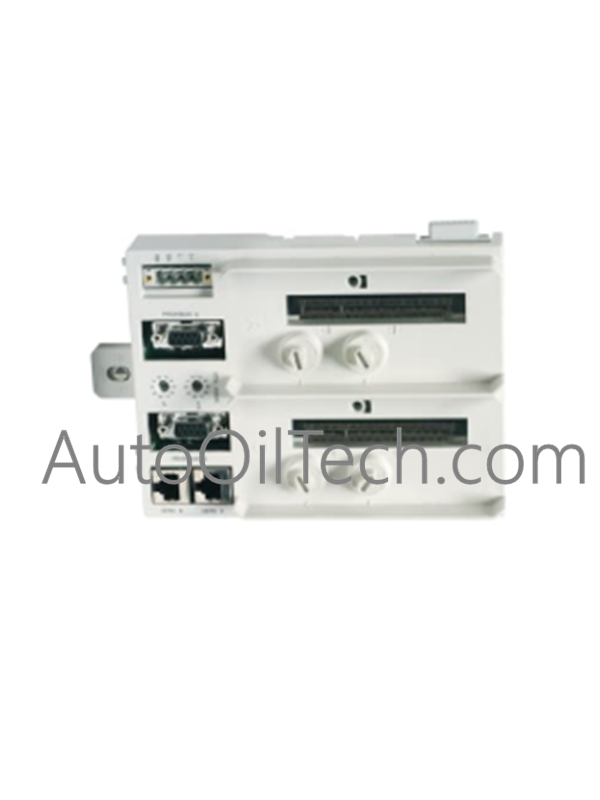

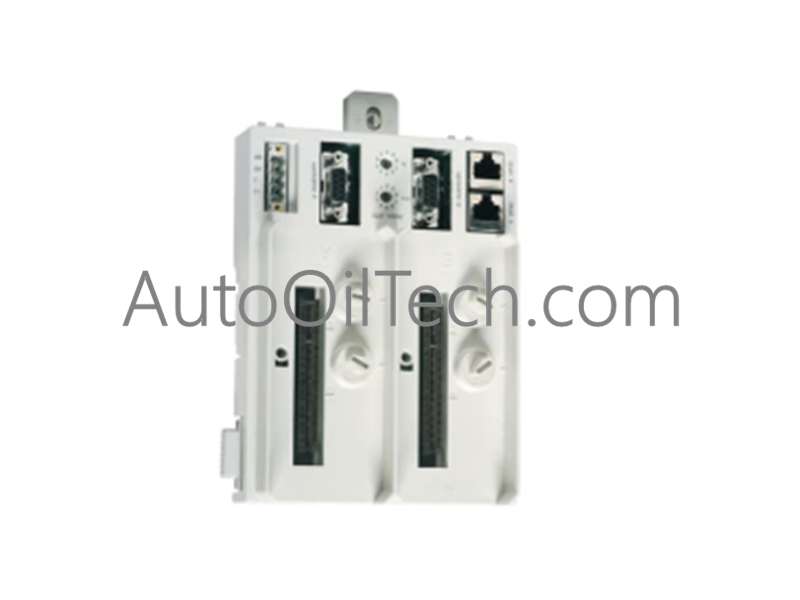

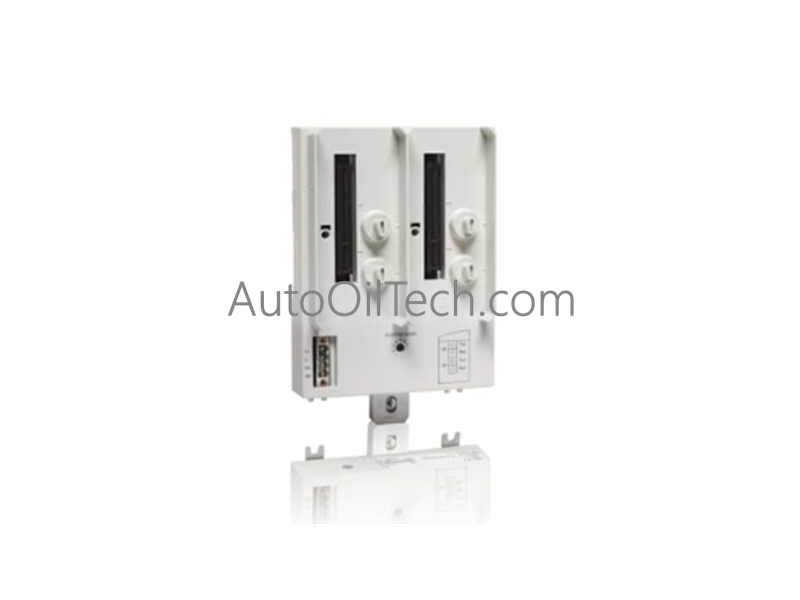

ABB TU849 3BSE042560R1 Módulo redundante

Descripción del producto

La TU849 (3BSE042560R1) es una unidad de terminación de módulo (MTU) especializada diseñada para proporcionar una red troncal de comunicación redundante para estaciones de E/S S800. Facilita la configuración redundante de módems de bus de módulos ópticos TB840 o TB840A, conectándolos a un único clúster de E/S (no redundante). Como componente de hardware pasivo, la TU849 garantiza que el enlace de comunicación con el controlador permanezca activo incluso si un módem falla, ofreciendo un puente de alta fiabilidad entre segmentos de bus de módulos ópticos y eléctricos.

Especificaciones técnicas

• Número de modelo: TU849 (3BSE042560R1)

• Aplicación: Módems TB840/TB840A redundantes a E/S única

• Protocolo de comunicación: ModuleBus

• Entrada de alimentación: Entradas duales de 24 V CC (19,2 V a 30 V)

• Redundancia de línea: Compatible

• Direccionamiento de clúster: Interruptor giratorio (Configuraciones 1 a 7)

• Orientación de montaje: Carril DIN vertical u horizontal

• Formato mecánico: MTU del sistema de E/S S800

• Soporte de intercambio en caliente: No (para la propia MTU)

Características clave de ingeniería

La TU849 (3BSE042560R1) está diseñada para una red industrial robusta y un mantenimiento de campo simplificado:

• Arquitectura de doble alimentación: Con conexiones de fuente de alimentación independientes para cada módem, la MTU evita que una sola falla de alimentación desactive toda la interfaz de comunicación.

• Direccionamiento de precisión: Un interruptor giratorio integrado permite a los ingenieros establecer manualmente la dirección del clúster (1-7), lo que garantiza una identificación clara del hardware dentro de la red de E/S.

• Codificación a prueba de errores: Equipada con cuatro llaves mecánicas (dos por posición de módem), la unidad ofrece 36 configuraciones únicas. Este "bloqueo" físico garantiza que solo se puedan colocar módulos TB840/TB840A, protegiendo contra desajustes eléctricos.

• Bloqueo mecánico fiable: La unidad incluye un dispositivo de bloqueo operado con destornillador que asegura la MTU al carril DIN mientras establece simultáneamente una ruta de tierra sólida para la protección EMC.

• Diferenciación del sistema: A diferencia de la TU848 (que admite E/S redundantes), la TU849 conecta específicamente módems redundantes a configuraciones de E/S no redundantes, lo que permite una optimización de costes del sistema a medida.
