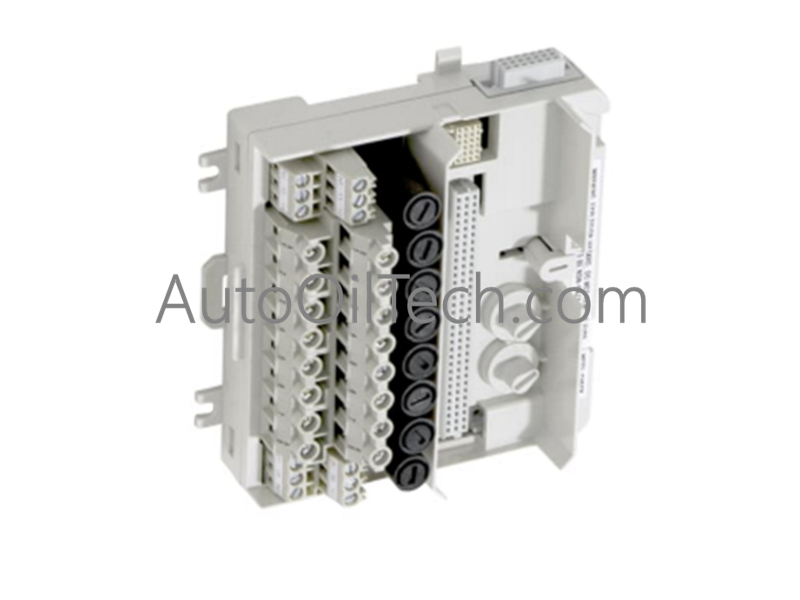

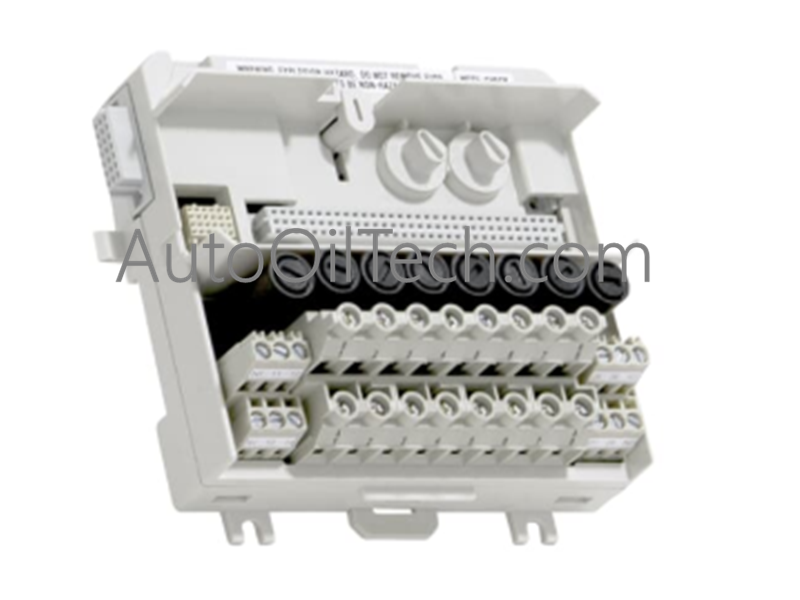

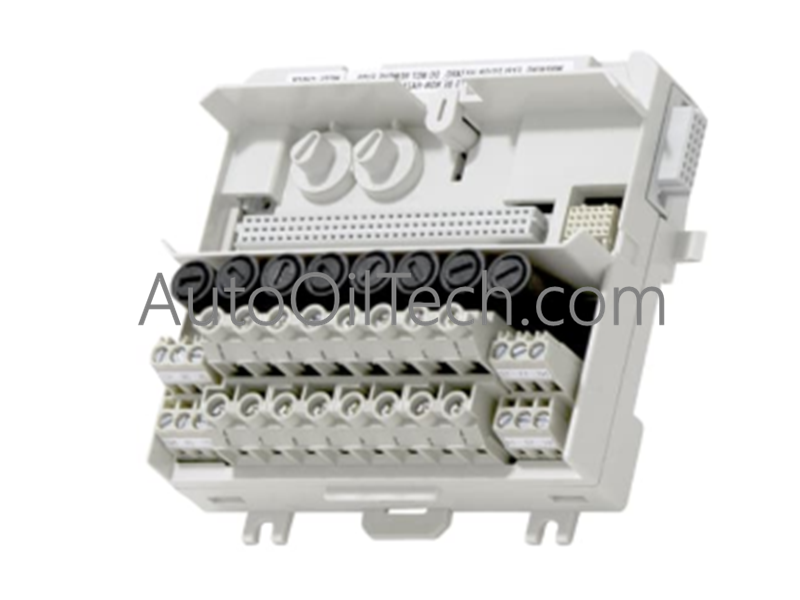

La ABB TU838 (3BSE008572R1) es una unidad de terminación de módulo (MTU) extendida de alta densidad y 16 canales, diseñada para una distribución de señal y gestión de energía confiables en sistemas de control complejos. Proporciona una interfaz robusta y organizada para el cableado de campo, con fusibles integrados para la alimentación de los sensores para mejorar la seguridad del sistema y la estabilidad del proceso.
Configuración técnica
La TU838 está diseñada para ofrecer versatilidad y alto rendimiento en entornos de automatización exigentes:
Arquitectura de MTU:Unidad de terminación extendida que ofrece una interfaz de 16 canales para un diseño de armario compacto y que ahorra espacio.
Protección integrada:Cuenta con 8 salidas de alimentación de sensor con fusibles, lo que proporciona protección de circuito individual para los dispositivos de campo.
Distribución de energía:Incluye terminales dedicados para 4 conexiones de energía de proceso y 12 conexiones de energía de proceso (0 V), lo que optimiza el enrutamiento de la energía.
Versatilidad de montaje:Admite montaje bidireccional para una instalación adaptable en varias orientaciones de armario.
Optimización del sistema:Totalmente compatible con una amplia gama de módulos de E/S de ABB, incluidos el AI810, AI815, AI845, DI810, DI811, DI814, DI830, DI831, DI840 y DO814.
Especificaciones
Número de pieza:3BSE008572R1
Tipo ABB:TU838
Clasificación de voltaje:50V
Capacidad de canal:16 canales de E/S
Corriente del canal de E/S:3A (máx.)
Corriente de conexión de proceso:10A (máx.)
Voltaje de prueba dieléctrica:500V CA
Compatibilidad de cables:Sólido 0.2–4$mm^2$/ Trenzado 0.2–2.5$mm^2$(24–12 AWG)
