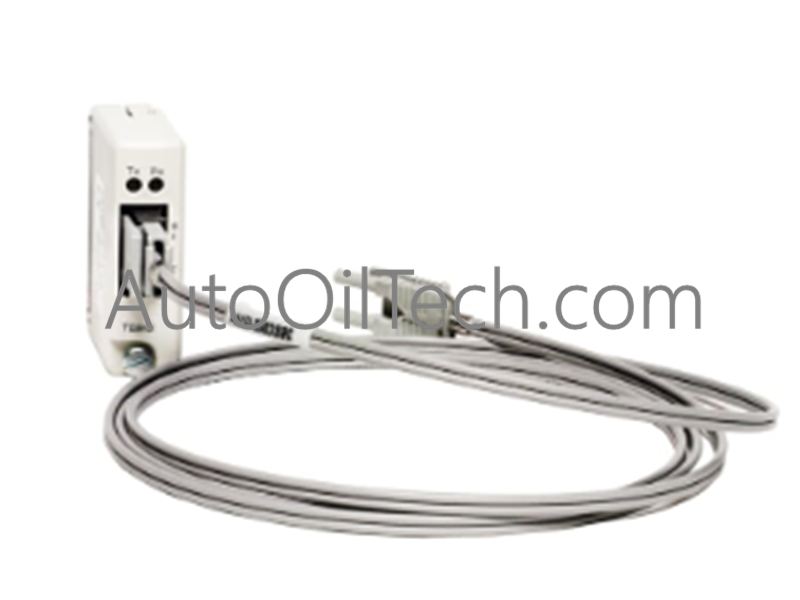

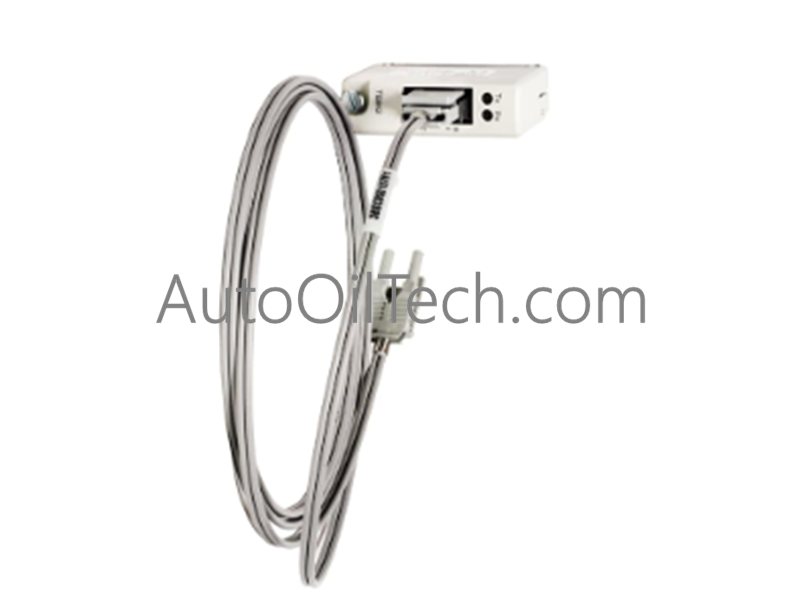

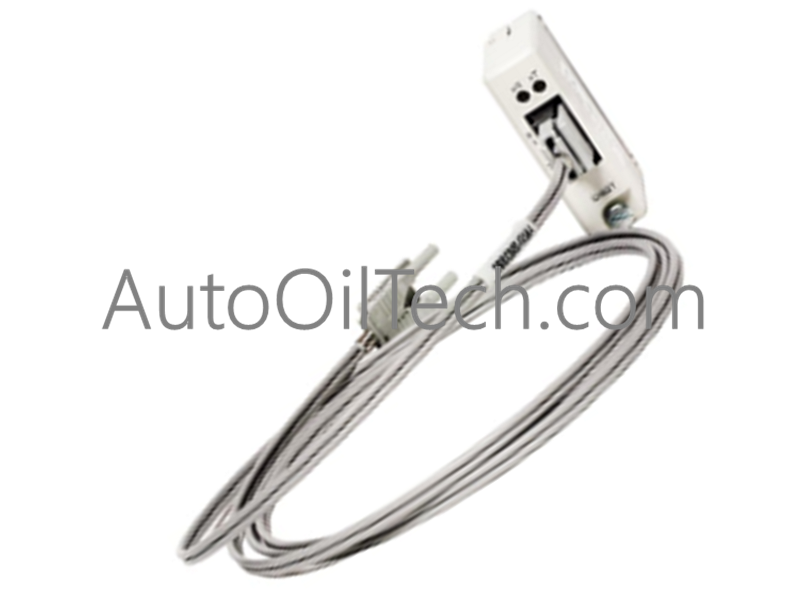

ABB TK801V003 3BSC950089R1 Cable de extensión

Descripción general técnica

El TK801V003 (3BSC950089R1) es un cable de extensión especializado de 0,3 metros para el sistema de E/S ABB S800. Está diseñado para conectar el bus de módulo eléctrico entre rieles DIN separados, lo que permite diseños de gabinetes flexibles sin interrumpir la comunicación. Cuando se usa junto con las salidas y entradas del bus (TB805/TB845 y TB806/TB846), este cable mantiene la integridad del bus de alta velocidad, lo que permite que los módulos de E/S se distribuyan en varias filas dentro de un panel de control.

Especificaciones técnicas detalladas

• Fabricante: ABB

• Número de artículo: 3BSC950089R1

• Identificación del modelo: TK801V003

• Sistema compatible: S800 I/O

• Longitud: 0,3 m (aprox. 11,8 pulgadas)

• Peso: 0,155 kg

• Interfaz de bus: ModuleBus (eléctrico)

• Accesorios requeridos: Debe usarse con TB805/TB845 (salida) y TB806/TB846 (entrada)

• Estándar mecánico: Mecánica S800 para montaje en riel DIN

Aplicaciones típicas

• Configuraciones de E/S multirriel: Extensión del ModuleBus de un riel DIN al siguiente en gabinetes de control densamente poblados.

• Diseño modular de gabinetes: Organización de clústeres de E/S por función en diferentes ubicaciones físicas dentro del mismo gabinete.

• Estaciones S800 distribuidas: Conexión de un clúster local de módulos de E/S a una interfaz de comunicación ubicada en un riel diferente.

• Optimización del espacio: Permite la expansión vertical u horizontal del bus para adaptarse a las dimensiones específicas del gabinete.
