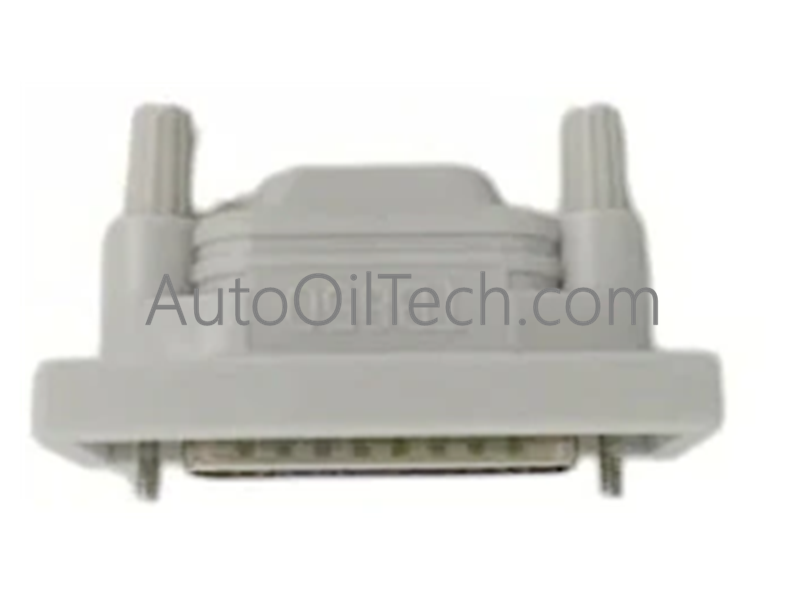

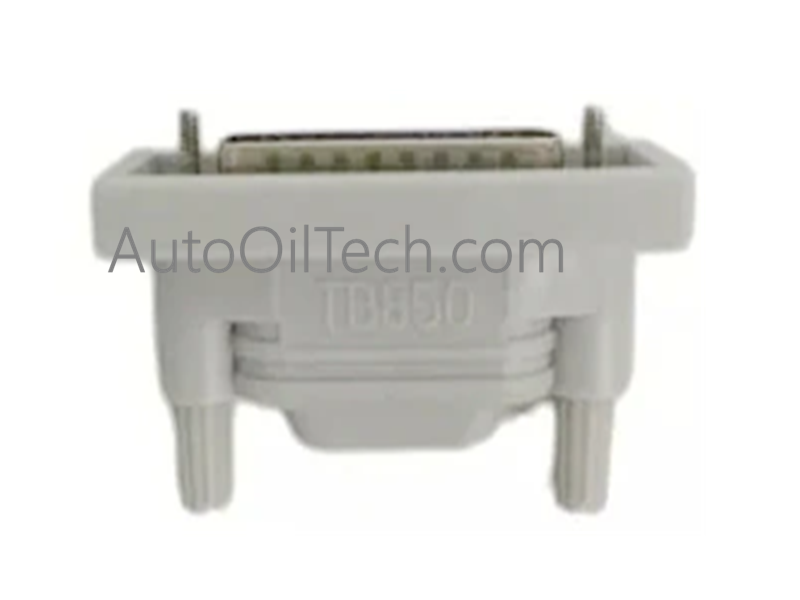

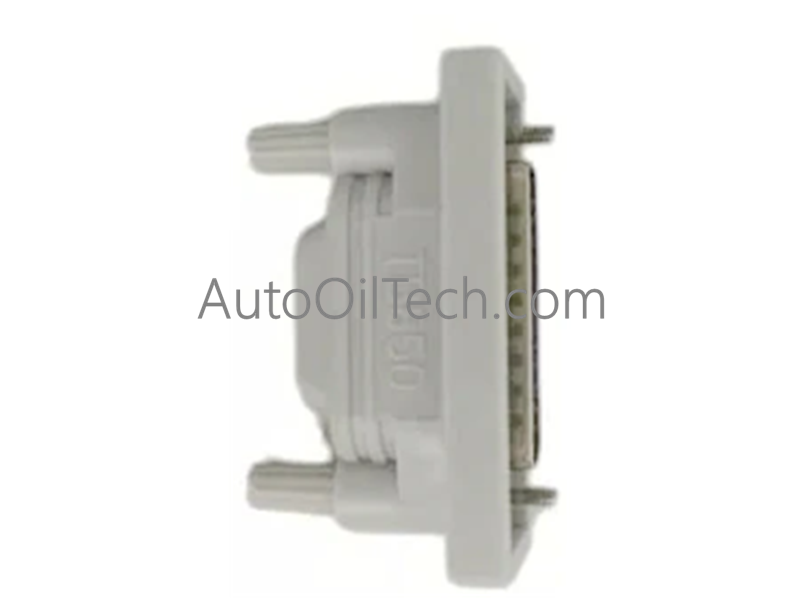

La ABB TB850 es la Unidad de Terminación de Módulos TB850 principal utilizada para ejecutar la adaptación de impedancia del bus de la capa física en las plataformas CEX-Bus. Funcionando como un componente de terminación compacto, este hardware bloquea los reflejos de la señal a lo largo de las pistas de comunicación multipunto. La unidad integra una interfaz macho DB25P de 25 pines para establecer una ruta de conexión directa con las estructuras de controlador adyacentes, lo que garantiza un comportamiento de señal constante en el nodo físico final de la red.
Especificaciones del hardware
Parámetro
Especificación
Modelo
TB850
Marca
ABB
Origen
Suecia
Peso
0.04 kg
Dimensiones
50 mm x 16 mm x 55 mm
Temperatura de funcionamiento
Ventana ambiente industrial estándar de fábrica
Consumo de energía
Diseño de red de resistencia pasiva
Interfaz de conexión
Conector macho DB25P de 25 pines
Mecanismo de acoplamiento
Fijación con tornillos en el panel lateral integrado
Longitud del cable
0 m
Número de arancel aduanero
85369095
Procesamiento de backplane dedicado para control industrial y accionamientos
El TB850 modifica el estado de terminación eléctrica del bus de expansión de comunicación de alta velocidad (CEX-Bus), que interactúa directamente con las configuraciones del controlador AC 800M. Al presentar una carga resistiva fija y adaptada a las pistas de transmisión diferencial, la unidad minimiza la degradación de la señal para estabilizar la velocidad de comunicación del bus de backplane en los módulos de rack conectados. Esta atenuación del ruido de onda eléctrica de alta frecuencia permite que el controlador principal mantenga intercambios de datos cíclicos rápidos y protege los marcos de datos locales durante los cambios de sondeo de E/S densos. El diseño del módulo admite directamente opciones de escalado de densidad de E/S modulares dentro del marco del rack del controlador. Debido a que opera puramente como una interfaz de enlace físico pasivo, el terminador ofrece compatibilidad completa con el firmware flash, pasando bloques de configuración continuos y actualizaciones del sistema a los módulos de comunicación adyacentes sin alterar los registros de datos.
