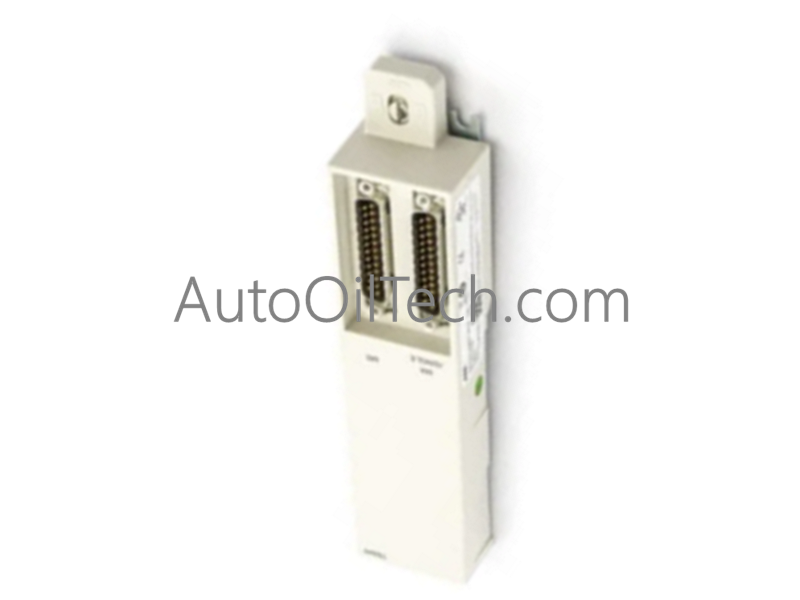

El TB846 (3BSE021439R1) es un receptor de bus de alta disponibilidad diseñado para extender el Modulebus de E/S S800 a través de rieles DIN dispares. Diseñado para la redundancia, sirve como punto de entrada para señales de comunicación de doble vía cuando se combina con un adaptador TB845 y cableado TK801Vxxx. Más allá de la extensión eléctrica, el TB846 ofrece la versatilidad de interactuar con un módulo TB842, lo que permite la conversión de óptico a eléctrico para topologías de Modulebus de larga distancia e inmunes al ruido.
Especificaciones técnicas
Marca ABB
Serie S800 I/O
Designación del modeloTB846
Número de artículo3BSE021439R1
Categoría funcional Adaptador receptor de Modulebus redundante
Soporte de señal Extensión eléctrica u óptica redundante
Temperatura de funcionamiento 0 a +55 °C (Almacenamiento: -25 a +70 °C)
Seguridad eléctrica IEC 61131-2, UL 61010-1/2-201
Clasificaciones de áreas peligrosas ATEX Zona 2, C1 Div 2 cULus, C1 Zona 2 cULus
Aprobaciones marítimas ABS, BV, DNV, LR
Tolerancia a la humedad 5 a 95% (sin condensación)
Clasificación IP IP20 (IEC 60529)
Estándares EMC EN 61000-6-2 (Inmunidad), EN 61000-6-4 (Emisión)
Grado de contaminación Grado 2 (IEC 60664-1)
Peso 180 g
Conocimientos de ingeniería y lógica operativa
El TB846 (3BSE021439R1) está diseñado para clústeres de E/S de "alta disponibilidad" de misión crítica. En una configuración redundante, recibe dos flujos de datos paralelos para garantizar que una única falla de cable no interrumpa la estación de E/S. Una característica destacada es su compatibilidad multifuncional; si bien facilita principalmente las extensiones eléctricas, su capacidad de emparejarse con el TB842 le permite actuar como el punto final para un enlace de bus óptico, aislando eficazmente diferentes secciones de una planta de la interferencia electromagnética. La inclusión de la protección contra la corrosión G3 lo hace adecuado para su implementación en entornos ricos en azufre o químicamente agresivos que a menudo se encuentran en el tratamiento de aguas residuales o el procesamiento químico pesado.
