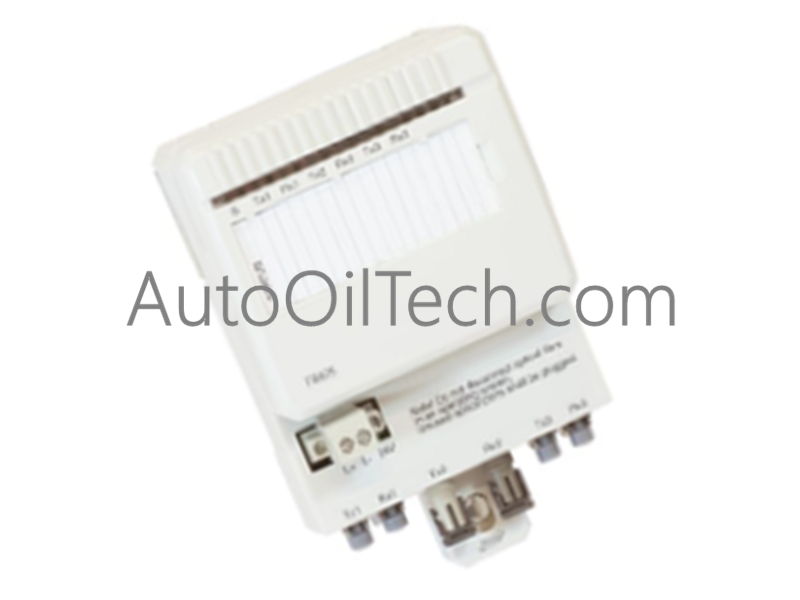

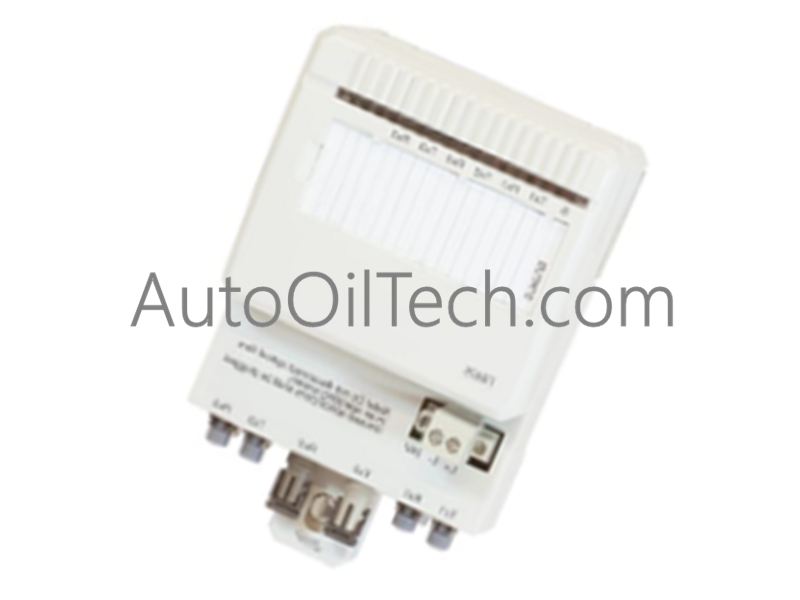

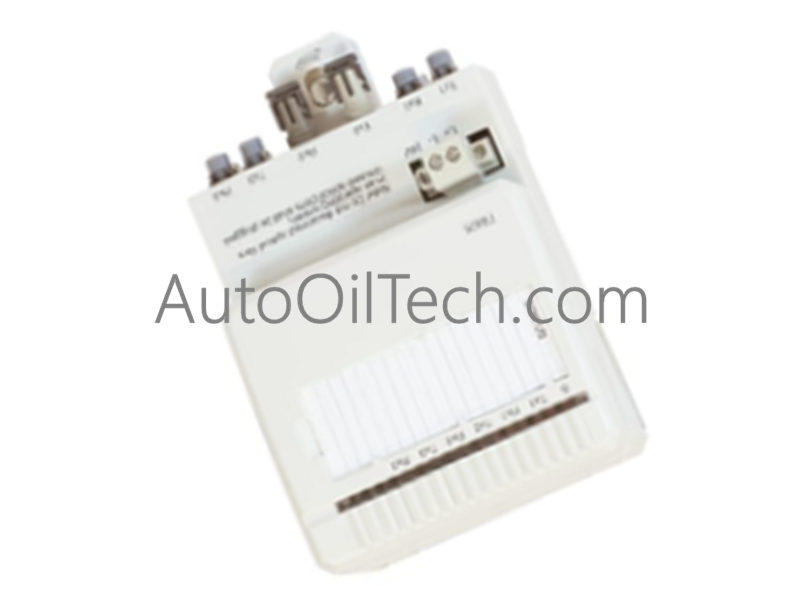

El ABB TB825, también catalogado como TB825 Optical Media Converter Multi Mode, funciona como un componente de hardware dedicado para la traducción de señales de capa física, la regeneración de longitud de onda óptica y la transmisión a larga distancia dentro de redes de E/S distribuidas. Con el número de pieza de fábrica 3BSE036634R1, el módulo convierte señales eléctricas u ópticas de corto alcance en flujos de bits de fibra multimodo de larga distancia para extender las ramas del bus local sin degradación de la señal.
Especificaciones de hardware
Parámetro
Especificación
Modelo
TB825
Marca
ABB
Origen
Suecia
Peso
0,27 kg (1,5 kg Peso de envío)
Dimensiones
13,6 cm x 8,56 cm x 5,85 cm
Temperatura de funcionamiento
0 a +55 °C
Consumo de energía
Entrada del sistema de 24 VCC (Consumo de corriente típico: 96 mA)
Número de pieza
3BSE036634R1
Tipo de producto
Communication_Modules
Plataforma de red
Clústeres de expansión ModuleBus
Núcleo de medios ópticos
Fibra óptica multimodo
Distancia máxima del enlace
Hasta 1000 m
Clase de protección de la carcasa
IP20 según EN60529, IEC 529
Grado de contaminación
Grado 2, IEC 60664-1
Alcance de humedad relativa
5 a 95 % sin condensación
Rango de temperatura de almacenamiento
-25 a +70 °C
Procesamiento de backplane dedicado para control industrial y accionamientos
El TB825 gestiona la capa de conversión de medios para la interfaz del MóduloBus de E/S S800, uniendo enlaces de clúster local a subestaciones remotas en segmentos de distancia de hasta 1000 m. Para ejecutar la asignación de datos sin retardo de propagación ni fluctuación de tramas, la matriz transceptora del módulo funciona directamente con el flujo de bits entrante para optimizar la velocidad de comunicación del bus del backplane a través del enlace de fibra. Esta conversión de capa física bruta mantiene una sincronización determinista durante el sondeo de E/S de alta velocidad, lo que admite opciones de escalado de densidad de E/S en pasillos de planta separados. Debido a que la interfaz óptica actúa completamente como una tubería física transparente, conserva la compatibilidad total del firmware flash para todos los módulos de E/S posteriores, lo que permite que los archivos de configuración y las actualizaciones de firmware se distribuyan a través del segmento de fibra sin alterar las estructuras de paquetes internas o los registros de estado.
