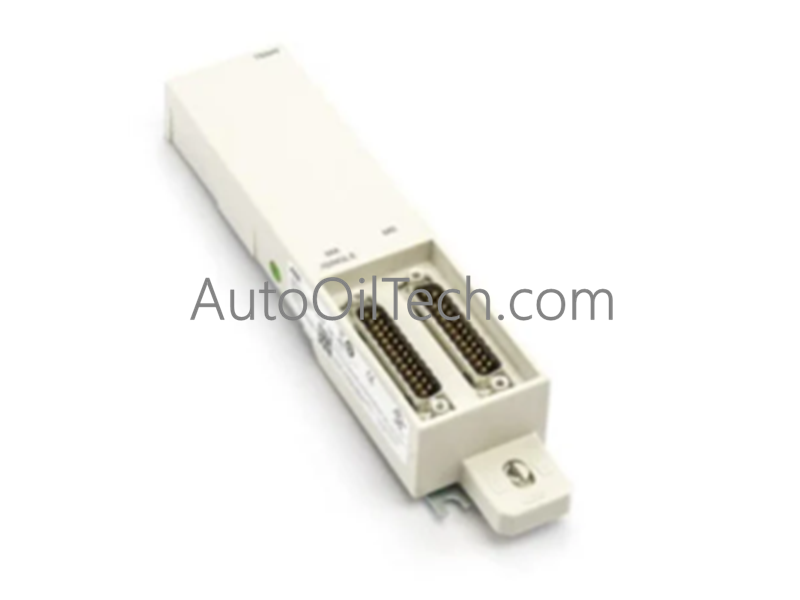

El TB815 (3BSE013204R1) es un concentrador de interconexión especializado para el sistema ABB Advant Master, que proporciona enlaces físicos y eléctricos críticos para la comunicación Modulebus. Se envía como un kit completo que incluye un terminador TB807 para garantizar la estabilidad de la señal y evitar reflejos en el bus. Esta unidad es la interfaz principal para los clústeres de E/S distribuidos, manteniendo la integridad de los datos de alta velocidad entre los módulos de E/S S800 y los controladores Advant en entornos de procesos de alta demanda.
Especificaciones técnicas
Fabricante ABB
Serie Advant Master / S800 I/O
Designación del modeloTB815
Número de pedido3BSE013204R1
Hardware incluido 1x Base TB815, 1x Terminador Modulebus TB807
Categoría funcional Unidad de interconexión y terminación
Conformidad con RoHS Exento (según la Directiva 2011/65/UE, Artículo 2(4))
Código HS 85389091 (Partes para aparatos eléctricos)
Perfil físico (An. x Al. x Pr.) 50 mm x 250 mm x 90 mm
Peso neto 0,25 kg
Entorno Carcasa blindada de grado industrial
Conocimientos de ingeniería y lógica operativa
En la arquitectura de un sistema de control de procesos Advant Master, el TB815 (3BSE013204R1) actúa como el punto de acoplamiento fundamental para el Modulebus local. Sirve de puente en la ruta de comunicación desde el controlador hasta el primer clúster de módulos de E/S. El terminador TB807 incluido es un componente innegociable que debe instalarse en el extremo eléctrico de la cadena del bus. Al proporcionar una correcta adaptación de impedancia, absorbe la energía electromagnética de las señales de datos de alta velocidad, evitando el "rebote de la señal" que, de otro modo, causaría tiempos de espera intermitentes de E/S o errores de diagnóstico de "Fallo de Modulebus". Este kit está optimizado específicamente para el mantenimiento y la expansión de sistemas heredados, garantizando la compatibilidad del hardware con la infraestructura de controladores de la serie AC 400 existente.
