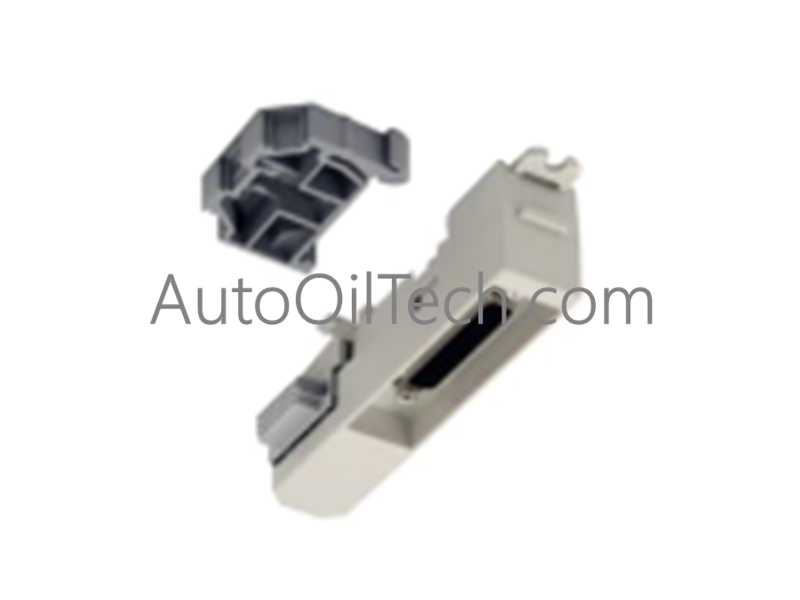

El TB806 (3BSE008536R1) es un adaptador de entrada Modulebus de alta fiabilidad diseñado para el sistema de E/S ABB S800. Sirve como punto de entrada físico para las señales de bus que ingresan a un clúster de E/S remoto desde un cable de extensión. Al utilizar una interfaz macho D-sub 25 estandarizada, el TB806 garantiza una comunicación lógica fluida entre rieles DIN separados, lo que permite a los ingenieros expandir las topologías de control manteniendo la integridad del rendimiento de la arquitectura 800xA o Advant DCS.
Especificaciones técnicas
Marca ABB
Serie S800 E/S
Designación del modeloTB806
Número de pedido3BSE008536R1
Categoría de componente Adaptador de entrada/extensión Modulebus
Tipo de conector DB25 (D-sub de 25 pines), Macho
Requisito de acoplamiento Se requiere una unidad por cable de extensión TK801
Posición de montaje Lado izquierdo del clúster de E/S
Ancho del chasis 22 mm
Altura del chasis 109 mm
Profundidad del chasis 25 mm
Peso neto 0.046 kg
Código HS 853690 (Aparatos eléctricos para conexiones)
Número de arancel aduanero 85369095
Cumplimiento ambiental RoHS (Directiva de la UE 2011/65/UE)
Categoría WEEE 5. Equipos pequeños (<50 cm)
Información de ingeniería y lógica operativa
El TB806 (3BSE008536R1) funciona como receptor en un par de extensión de bus eléctrico. En una configuración S800 típica, la señal del Modulebus se exporta desde un riel a través de un TB805 (salida), viaja a través de un cable TK801 y se inyecta en el riel subsiguiente a través del TB806. La interfaz macho D-sub 25 está optimizada para la continuidad de la señal de baja impedancia, evitando la fluctuación de datos en el bus extendido. Su perfil ultradelgado de 22 mm está diseñado específicamente para maximizar el espacio disponible en el riel DIN para módulos de E/S funcionales, al tiempo que proporciona un punto de terminación reforzado para el cableado de campo industrial.
