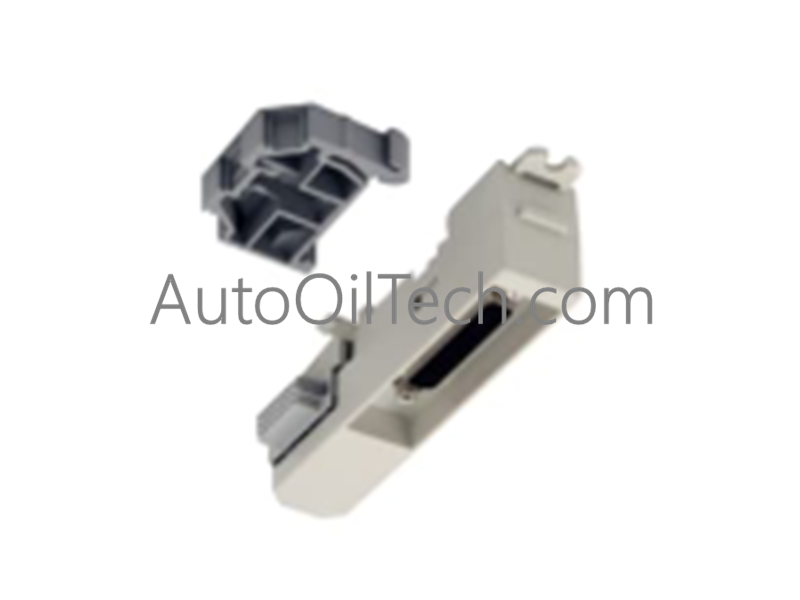

El TB805 (3BSE008534R1) sirve como una salida Modulebus especializada diseñada para la arquitectura del sistema de E/S ABB S800. Facilita la extensión física del bus entre clústeres de E/S separados, proporcionando una interfaz confiable para la conectividad D-sub. Esta unidad de terminación es fundamental para mantener la integridad de la señal de alta velocidad al distribuir módulos de E/S a través de múltiples rieles DIN o gabinetes separados dentro de un entorno DCS.
Especificaciones técnicas
Marca ABB
Serie S800 I/O
Designación del modeloTB805
Número de pieza3BSE008534R1
Categoría funcional Adaptador de extensión/unidad de terminación Modulebus
Hardware de interfaz D-sub de 25 pines, hembra
Compatibilidad de bus Modulebus (interno y extendido)
Requisito de conectividad Una unidad por cable de extensión TK801
Configuración de montaje Se conecta en el lado derecho de la estación de E/S
Compatibilidad de voltaje de entrada Pasivo (solo enrutamiento de señal)
Grado de contaminación Grado 2 (IEC 61131-2)
Clase de protección IP20
Ancho 22 mm
Altura 109 mm
Profundidad 25 mm
Peso 0,046 kg
Cumplimiento con RoHS Directiva 2011/65/EU
Conocimientos de ingeniería y lógica operativa
En topologías de automatización complejas, el TB805 (3BSE008534R1) funciona como la puerta de enlace para que la señal Modulebus salga del riel local. Al utilizar un conector D-sub hembra de 25 pines, se empareja específicamente con el cable TK801 para unir el flujo de datos a un clúster de E/S secundario. Esto permite a los ingenieros expandir el número de E/S más allá de un solo riel DIN mientras tratan los módulos remotos como parte de la misma estación lógica. El hardware está diseñado para rutas de señal de baja impedancia para evitar la pérdida de paquetes de datos durante los ciclos de comunicación de alta velocidad típicos de los sistemas ABB 800xA.
