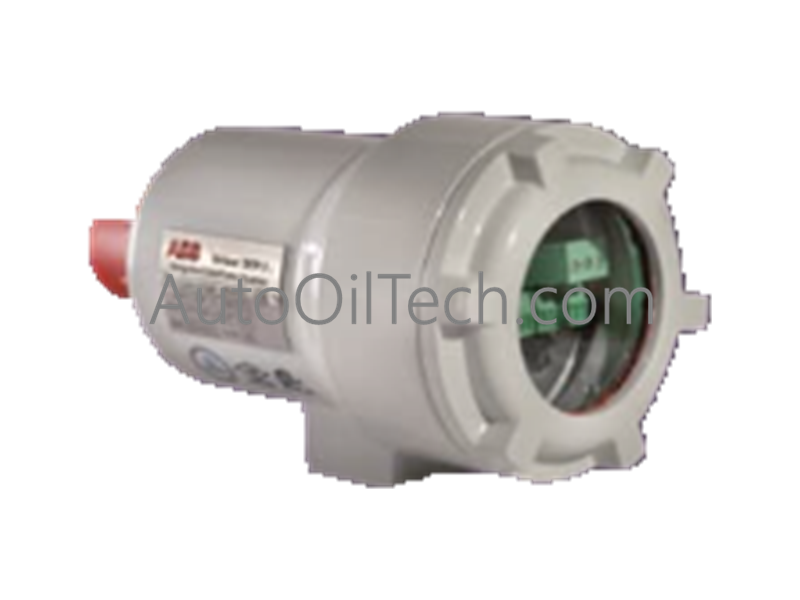

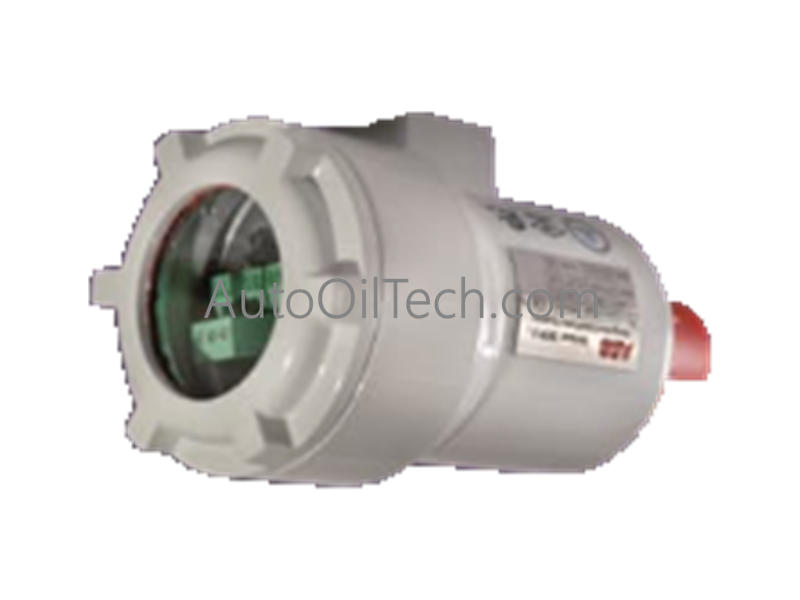

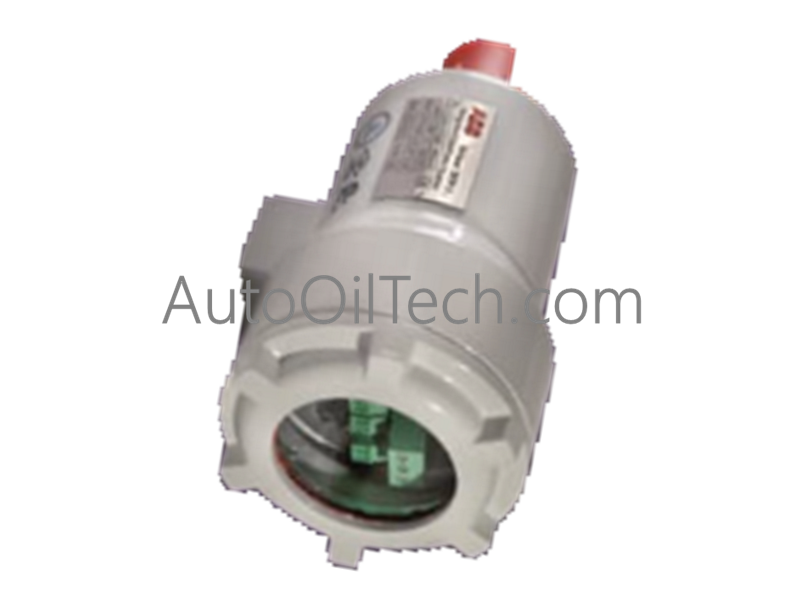

Configurada para la detección óptica de llama y el análisis de espectro en redes de combustión industriales, la ABB SF810INT-LOS-UV-T-L (Unidad de Análisis de Llama SF810INT) proporciona ejecución física/eléctrica directa. Este componente de hardware monitorea la presencia y estabilidad de las llamas de combustión al convertir la intensidad de la radiación ultravioleta en señales de salida eléctricas estandarizadas. Se conecta directamente con el sistema maestro de gestión de quemadores (BMS) para hacer cumplir el procesamiento automatizado de cierre de combustible durante eventos de falla de llama, evitando la acumulación de combustible sin quemar en hornos y calderas industriales.
Especificaciones de hardware
Parámetro
Especificación
Modelo
SF810INT-LOS-UV-T-L
Marca
ABB
Origen
Alemania
Peso
1.3 kg (Peso bruto del paquete Nivel 1)
Dimensiones
175 mm x 138 mm x 257 mm (Ancho x Alto x Profundidad)
Temperatura de funcionamiento
-20 °C a +60 °C
Consumo de energía
24 VCC, 150 mA máximo
Número de arancel aduanero
9027500000
Espectro del sensor
Línea de visión ultravioleta (UV)
Contactos de salida
Relé de llama SPDT, relé de falla SPDT
Salida de señal
Intensidad de llama lineal de 4-20 mA CC
Velocidad de comunicación del bus de la placa base e integración de red
El SF810INT-LOS-UV-T-L se integra en arquitecturas industriales utilizando protocolos de velocidad de comunicación de bus de placa base determinísticos. Los datos de diagnóstico en tiempo real, incluyendo la configuración de ganancia de señal y las métricas de frecuencia de parpadeo, se transmiten a través de redes determinísticas Profinet y EtherNet/IP para garantizar una latencia mínima durante operaciones de escalado de E/S de alta densidad. Esta compatibilidad con firmware flash permite que la unidad actualice los algoritmos de procesamiento internos sin modificación de hardware, salvaguardando los umbrales de tiempo durante las fases de combustión transitorias.
