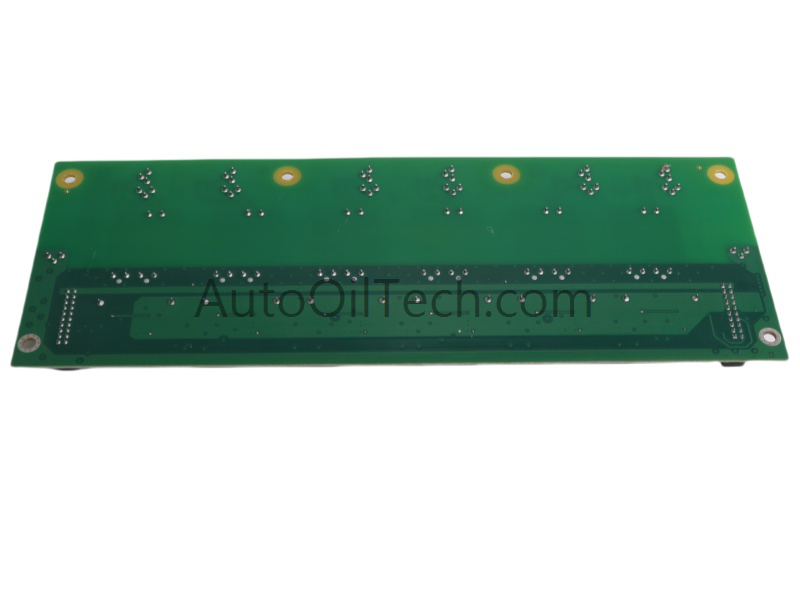

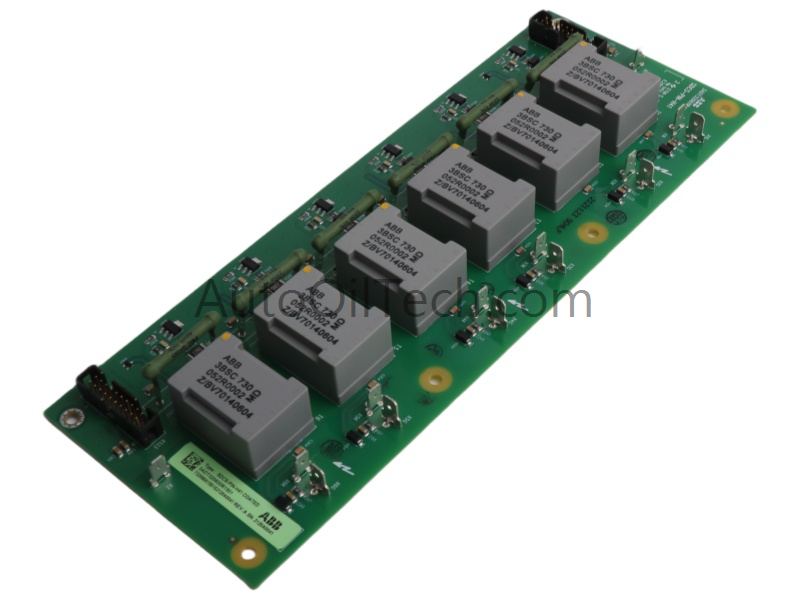

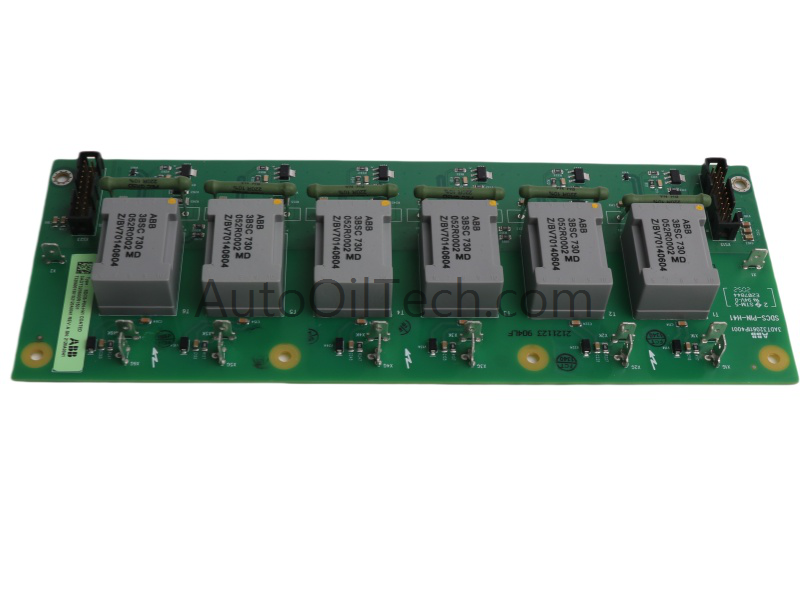

Placa transformadora de pulsos de disparo ABB SDCS-PIN-H41 3ADT320600R1501

Descripción del Producto

La tarjeta de transformador de pulsos de disparo ABB SDCS-PIN-H41 (3ADT320600R1501) es un módulo de ingeniería de precisión diseñado para sistemas ABB Advant OCS/800xA. Diseñada para la fiabilidad en sistemas de control distribuido (DCS), esta tarjeta garantiza una transmisión estable de pulsos de disparo con alto aislamiento y una robusta integridad de señal.

Especificaciones técnicas

• Número de modelo: SDCS-PIN-H41 (3ADT320600R1501)

• Fabricante: ABB

• Tipo de módulo: Placa de transformador de pulso de disparo

• Gama de productos: Advant OCS / 800xA

• Compatibilidad del sistema: DCS

• Rango de voltaje de pulso: 5–24 VCC (aislado 10–30 VCC)

• Capacidad de corriente de salida: 1–2 A

• Canales: Interfaz de pulso de disparo de 16 canales

• Aislamiento: ≥2500 V CA primario a secundario

• Resistencia de aislamiento: >100 MΩ

• Diagnóstico: detección de fallas integradas y soporte para resolución de problemas

• Peso: 0,3 kg

• Dimensiones: 27 × 10 × 2,3 cm

• Origen: Suecia

• Código HS: 8537101190

• Condición: Nuevo

• Plazo de entrega: En stock

• Cantidad mínima de pedido: 1

Características principales

• Altos índices de aislamiento para seguridad eléctrica y protección contra interferencias.

• Diseño compacto para una integración eficiente en el gabinete

• Configuración de 16 canales para aplicaciones de control versátiles

• Amplio rango de voltaje operativo para compatibilidad con diversos dispositivos de campo

• Diagnóstico avanzado para reducir el tiempo de inactividad y un mantenimiento más rápido

• Construcción de grado industrial que cumple con los estándares mundiales

Escenarios de aplicación

• Sistemas de generación de energía que requieren una transmisión de pulsos de disparo estable

• Instalaciones de petróleo y gas con demandas de control de alta confiabilidad

• Industrias de proceso que integran módulos ABB Advant OCS/800xA

• Redes de automatización que necesitan tableros de transformadores compactos y de alta densidad

Preguntas frecuentes

P: ¿Qué hace que el SDCS-PIN-H41 sea adecuado para aplicaciones de control críticas? R: Su alto aislamiento (≥2500 V CA), su robusto aislamiento y sus capacidades de diagnóstico garantizan un funcionamiento fiable en condiciones industriales exigentes.

P: ¿Se puede integrar este módulo en las redes de automatización ABB existentes? R: Sí, se instala directamente con los sistemas ABB Advant OCS/800xA y es totalmente compatible con las arquitecturas DCS.
