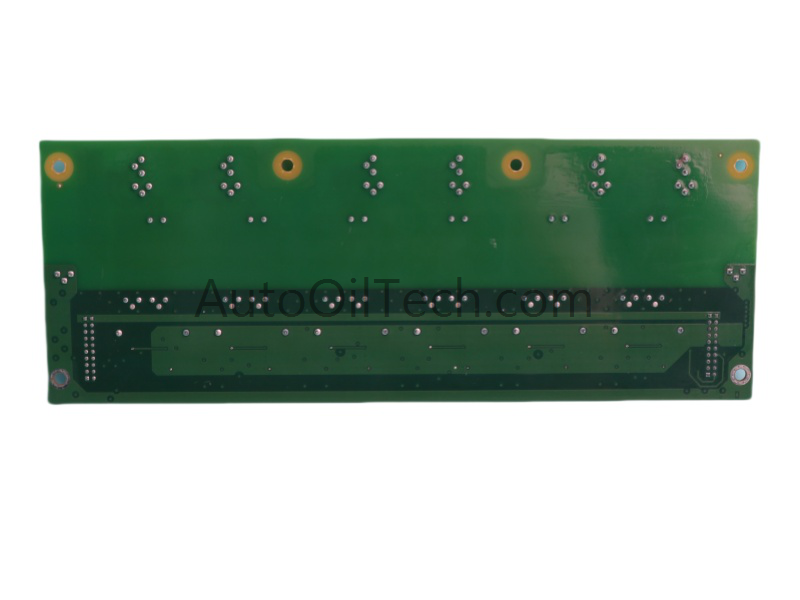

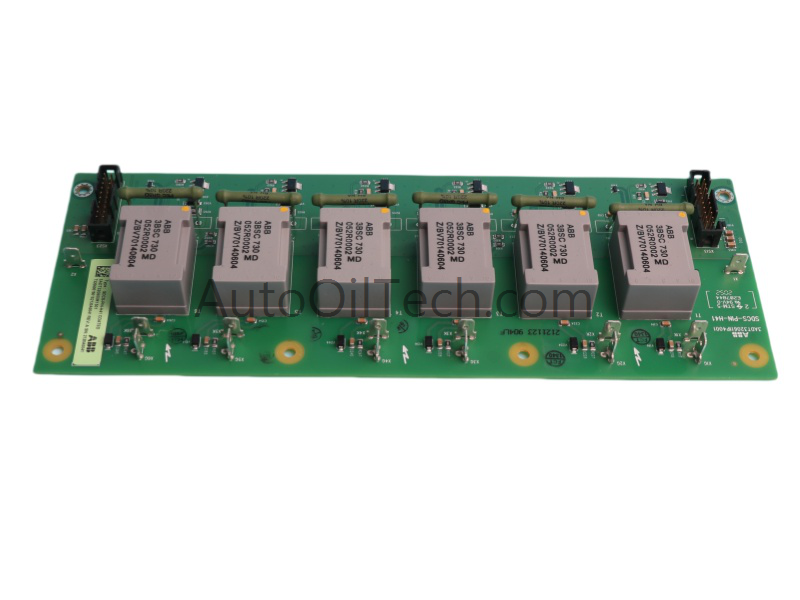

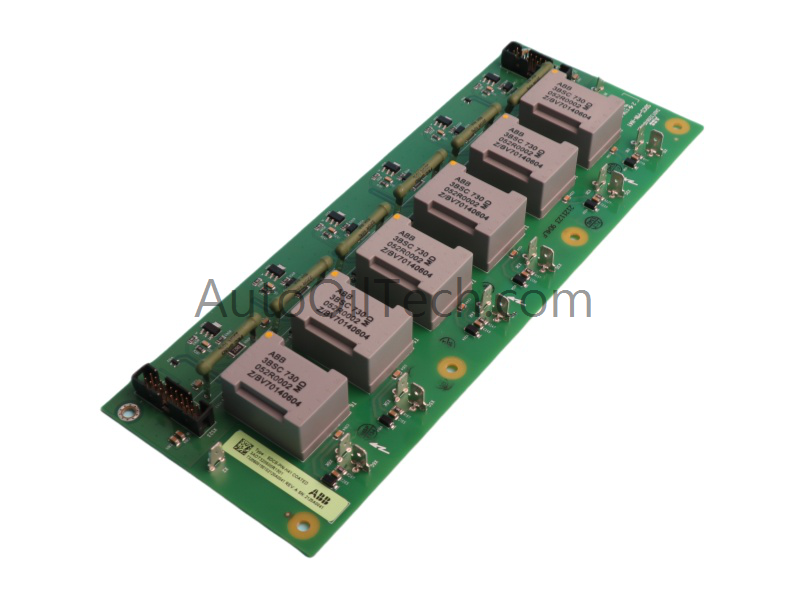

La tarjeta de transformación de pulsos ABB SDCS-PIN-48 COAT (3ADT220090R0043) es un módulo de contacto pin recubierto diseñado para sistemas de control distribuido (DCS) ABB Advant OCS/800xA. Diseñada para una transmisión de señales robusta y resiliencia ambiental, esta tarjeta garantiza un funcionamiento estable en entornos de automatización exigentes.
Especificaciones técnicas
Número de modelo:SDCS-PIN-48 COAT (3ADT220090R0043)
Fabricante: ABB
Tipo de módulo: Placa de transformación de pulsos
Gama de productos: Advant OCS / 800xA
Compatibilidad del sistema: arquitecturas DCS
Voltaje de funcionamiento: 24 VCC nominal
Configuraciones admitidas: diferencial (±12 V) y de un solo extremo (0–24 V)
Niveles lógicos de salida: TTL (0–5 V) y HTL (0–24 V)
Consumo de energía: <5 W
Contactos: diseño de 48 pines para diagnóstico y transmisión de señales
Aislamiento: Aislamiento eléctrico con revestimiento de aislamiento mejorado
Protección: Resistencia a la corrosión y protección ambiental (versión COAT)
Integración de seguridad: Admite transmisión de señal de alarma de termistor PTC
Peso: 0,3 kg
Dimensiones: 27 × 10 × 2,3 cm
Origen: Suecia
Código HS: 8537101190
Condición: Nuevo
Plazo de entrega: En stock
Cantidad mínima de pedido: 1
Características principales
Transmisión de señal estable bajo cargas eléctricas variables
Diseño recubierto para aislamiento, resistencia a la corrosión y protección ambiental.
Compatible con niveles lógicos TTL y HTL para una amplia integración de dispositivos
Arquitectura de 48 contactos que permite un diagnóstico integral
Bajo consumo de energía para un funcionamiento eficiente del sistema
Diseñado para cumplir con rigurosos estándares industriales de durabilidad y confiabilidad.
Escenarios de aplicación
Sistemas de automatización industrial que requieren una transformación de pulsos estable
Configuraciones de conversión de energía con condiciones de carga y temperatura fluctuantes
Industrias de proceso que integran módulos ABB Advant OCS/800xA
Armarios de control que necesitan placas de comunicación compactas y resistentes a la corrosión
