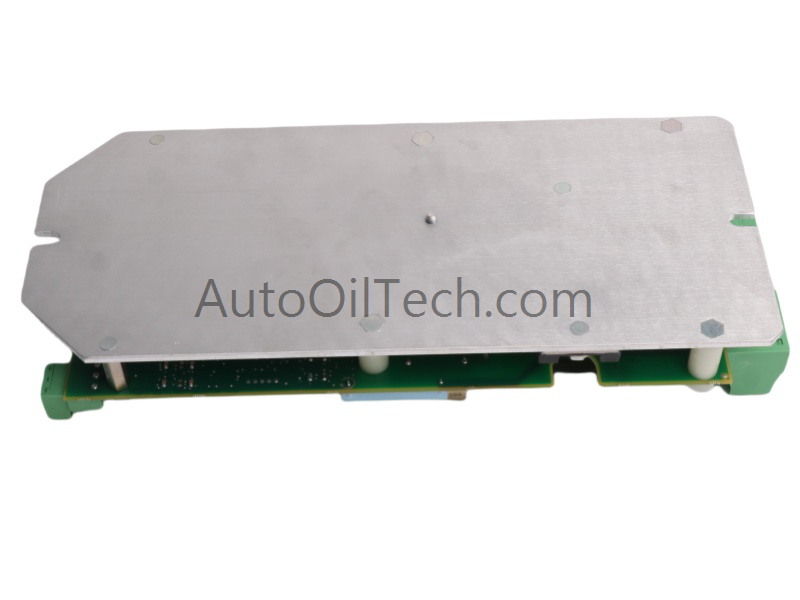

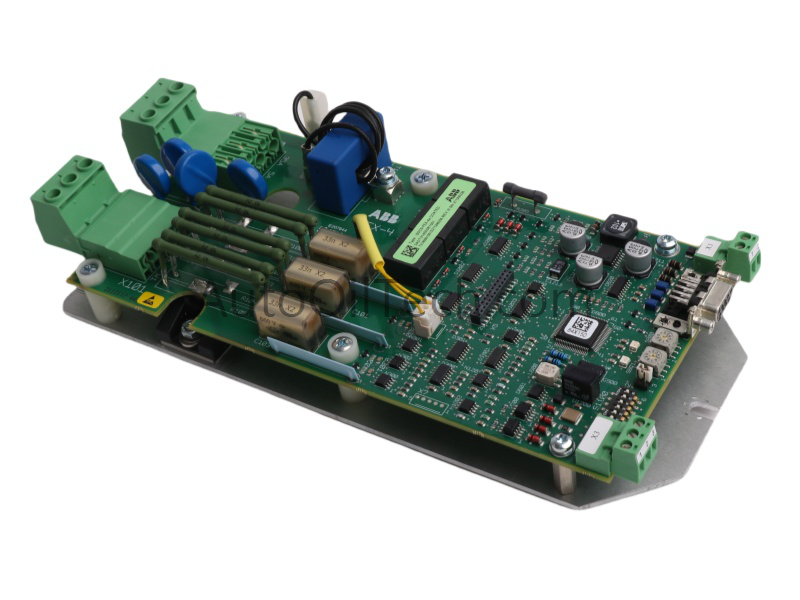

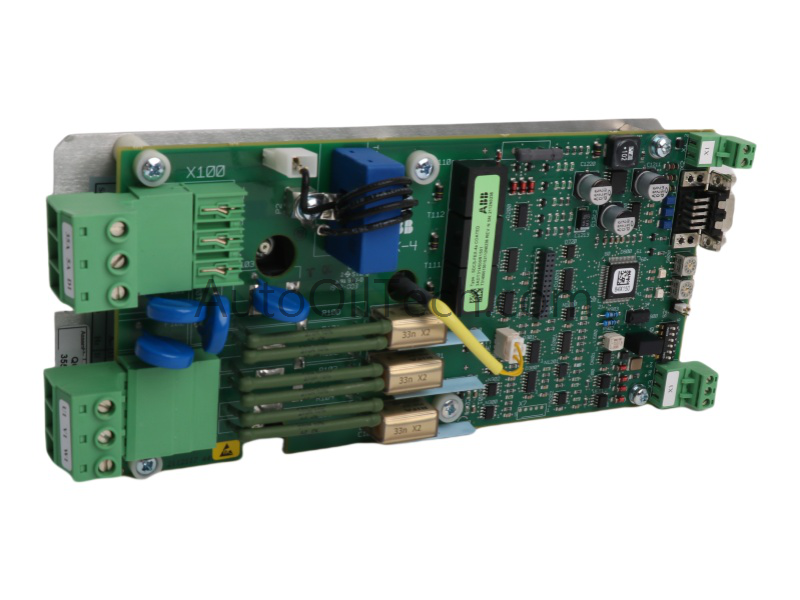

La placa de excitación ABB SDCS-FEX-4a (3ADT314500R1501) es un módulo excitador de campo basado en tiristores, diseñado para sistemas de accionamiento de CC ABB DCS800. Proporciona un control preciso de la excitación del motor con un rendimiento robusto en entornos industriales exigentes.
Especificaciones técnicas
Número de modelo:SDCS-FEX-4a (3ADT314500R1501)
Fabricante: ABB
Tipo de módulo: Placa de excitación
Gama de productos: Advant OCS / 800xA
Voltaje de entrada: 20–30 VCC (24 V nominales)
Voltaje de salida: 0–250 VCC
Potencia de salida continua: 5–10 kW
Capacidad de corriente: 20–50 A
Operación: 4 cuadrantes (modos de motor y generación)
Entradas de referencia: 0–10 VCC, 4–20 mA
Aislamiento: Aislamiento eléctrico para mayor seguridad
Refrigeración: Diseño optimizado de disipación de calor
Peso: 0,35 kg
Dimensiones: 33,7 × 11,7 × 8,5 cm
Compatibilidad del sistema: variadores de CC DCS800, placas DCS500B, paneles CDP 312
Origen: Suecia
Código HS: 8537101190
Condición: Nuevo
Plazo de entrega: En stock
Cantidad mínima de pedido: 1
Características principales
Capacidad de excitación de alto voltaje hasta 250 VCC
Admite señales de referencia de bucle de corriente y analógicas
Operación de 4 cuadrantes para un control de par suave
Diseño compacto para una instalación simplificada en armarios de control
Tecnología de tiristores confiable para una respuesta rápida a los cambios de carga
Larga vida útil con gestión térmica optimizada
Escenarios de aplicación
Plantas siderúrgicas que requieren una excitación estable bajo cargas pesadas
Operaciones mineras con demandas de energía fluctuantes
Sistemas de accionamiento de CC industriales que requieren un control preciso del campo del motor
Preguntas frecuentes
P: ¿Se puede integrar el SDCS-FEX-4a con sistemas ABB antiguos? R: Sí, es totalmente compatible con los variadores ABB DCS800 y funciona a la perfección con las tarjetas DCS500B y los paneles CDP 312.
P: ¿Qué hace que este módulo sea adecuado para entornos hostiles? R: Su robusto diseño de tiristores, aislamiento eléctrico y refrigeración optimizada garantizan un funcionamiento estable en condiciones industriales exigentes.
