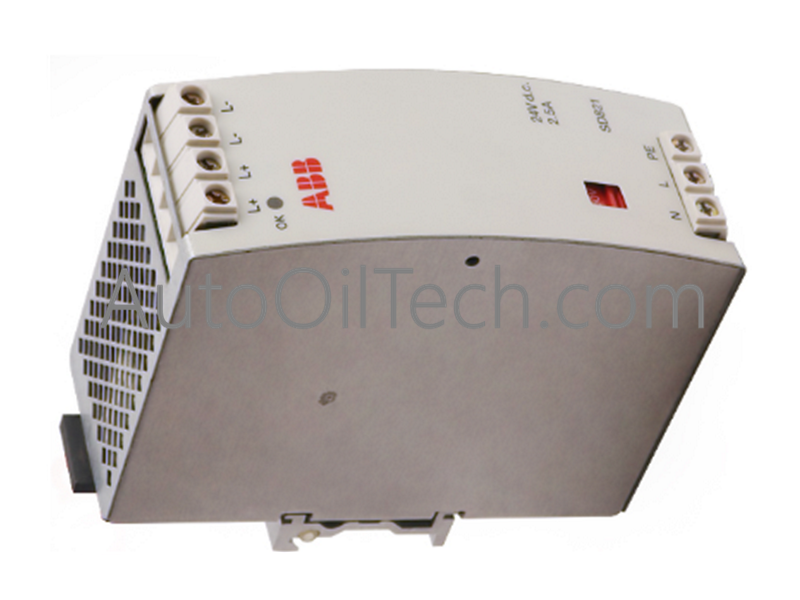

El SD821 (3BSC610064R1) es un módulo de conversión de energía de alta eficiencia diseñado para el sistema de E/S S800 y las arquitecturas PLC/DCS asociadas. Proporciona una salida de 24 V CC estabilizada a partir de un amplio rango de entrada de CA, utilizando una configuración seleccionable por interruptor para adaptarse a los estándares de energía globales. Esta unidad está diseñada para mantener una regulación de voltaje constante y un bajo ruido de ondulación, lo que garantiza la longevidad operativa de la electrónica sensible del controlador en entornos industriales exigentes.
Especificaciones técnicas
Marca: ABB
Designación del modelo:SD821
Número de pieza:3BSC610064R1
Tipo de dispositivo: Fuente de alimentación conmutada (SMPS)
Tensión de entrada (nominal): 100–240 V CA
Selección del rango de entrada: 115 V / 230 V CA (interruptor deslizante manual)
Tensión de salida: 24 V CC
Corriente de salida: 2.5 A
Capacidad de potencia nominal: 60 W
Eficiencia de conversión: >85% a carga nominal
Configuración de montaje: Carril DIN de 35 mm (IEC 60715)
Temperatura de funcionamiento: -10°C a +60°C (14°F a 140°F)
Dimensiones (An. x Al. x Pr.): 51 mm x 127 mm x 102 mm (2.0 pulg. x 5.0 pulg. x 4.0 pulg.)
Peso neto: 0.5 kg (1.1 lbs)
Indicación de estado: LED integrado "Salida OK"
Conocimientos de ingeniería e integración de sistemas
El SD821 (3BSC610064R1) se prioriza para nodos de automatización de pequeña a mediana escala. Al separar las etapas de entrada y salida mediante un aislamiento galvánico de alto rendimiento, protege la placa base lógica de los clústeres de E/S S800 de los transitorios de línea. Su perfil delgado de 51 mm permite una mayor densidad dentro del armario de control, mientras que el clip de carril DIN integrado proporciona un montaje seguro y a prueba de vibraciones. El selector de voltaje manual es una característica de seguridad crítica; los técnicos deben asegurarse de que el interruptor coincida con la red eléctrica local (115V vs 230V) antes de la puesta en marcha para evitar daños en el hardware.
