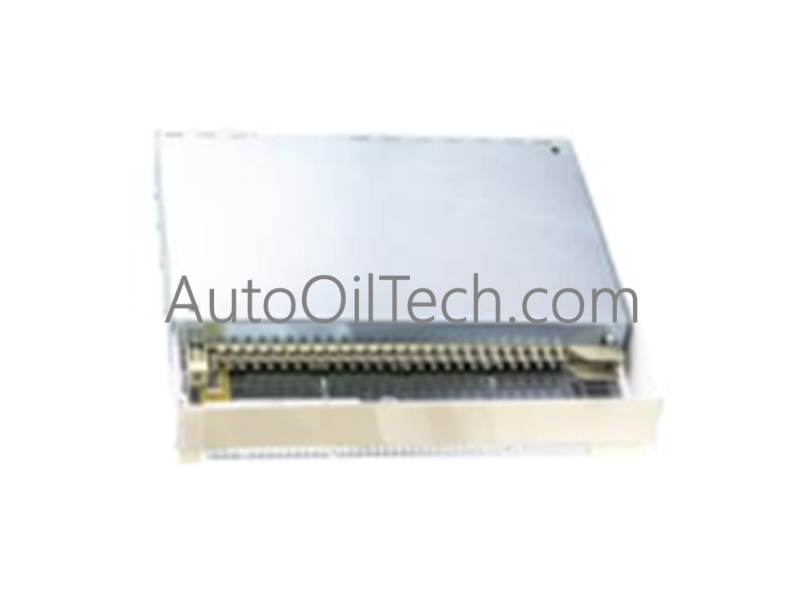

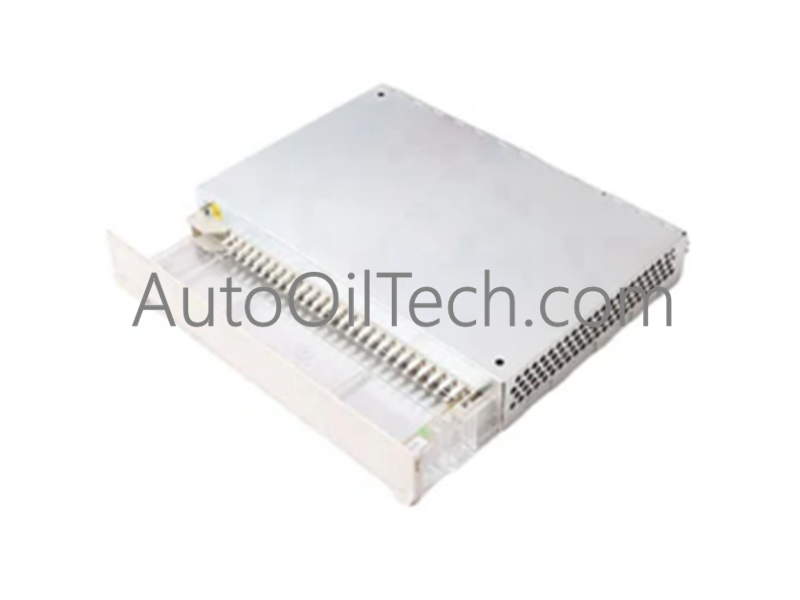

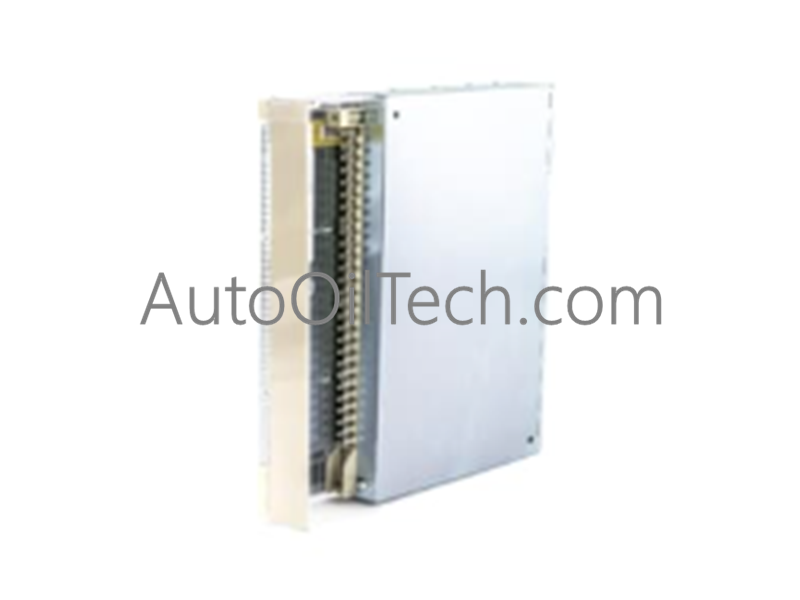

El ABB SA610, también catalogado bajo el número de pieza de fabricación 3BHT300019R1, funciona como un componente de hardware dedicado para convertir el voltaje de línea en energía de control de CC regulada dentro de los marcos de chasis del procesador AC110, AC160 y MasterPiece 90.
Especificaciones de hardware
Parámetro
Especificación
Modelo
SA610
Número de pieza
3BHT300019R1
Marca
ABB (Plataforma Advant Master)
Origen
Suecia
Tipo de producto
Fuente de alimentación
Rangos de voltaje de entrada
110/120/220/240 VCA | 110/220/250 VCC
Potencia de salida nominal
60 W continuos
Voltaje de salida nominal
24 VCC
Ancho neto del producto
40 mm
Altura neta del producto
273 mm
Profundidad/Longitud neta del producto
252 mm
Peso neto del módulo
1,7 kg (3,75 lbs)
Velocidad de comunicación del backplane de control industrial y variadores
El SA610 alimenta los raíles de procesamiento centrales del ensamblaje del backplane del controlador Advant, manteniendo los raíles de potencia estables durante los transitorios de carga localizados. Para manejar operaciones lógicas rápidas a través de interconexiones complejas del chasis, el módulo estabiliza la corriente de entrada que alimenta el bus del controlador principal. Esta protección preserva la velocidad de comunicación del bus del backplane y limita las tasas de error de bits durante los intercambios de datos de alta velocidad entre la CPU y los nodos de E/S remotos. Esta estabilidad eléctrica subyacente facilita opciones confiables de escalamiento de densidad de E/S a través de subracks expandidos sin riesgo de caídas de voltaje. Además, la unidad mantiene la compatibilidad total del firmware flash en los módulos posteriores al emitir una alimentación de 24 VCC limpia y de baja ondulación, lo que evita que las distorsiones armónicas corrompan los chips de memoria no volátil durante las actualizaciones flash.
