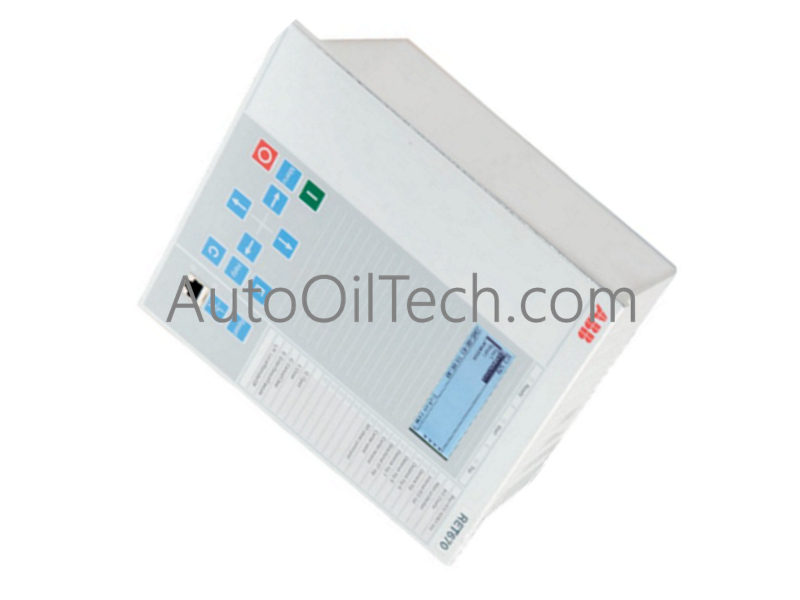

ElABB RET670es un dispositivo electrónico inteligente (IED) de última generación diseñado específicamente para la protección, control y monitoreo de transformadores de potencia de dos o tres devanados, autotransformadores y unidades de generador-transformador. Como miembro insignia de la serie Relion® 670, está diseñado para aplicaciones de alta tensión (HV) y muy alta tensión (EHV).
Especificaciones técnicas
Fabricante:ABB
Serie:Relion 670
Tipo de producto:IED de protección y control de transformadores
Aplicación:Transformadores de 2/3 devanados, autotransformadores, reactores en derivación
Funciones de protección:
Protección diferencial de alta velocidad (restringida y no restringida)
Protección de falla a tierra restringida (REF)
Protección contra sobreexcitación (V/f) y sobrecarga térmica
Protección de sobrecorriente y tensión direccional/no direccional
Control:Control de tensión integrado (gestión de cambiador de tomas) y sincrochequeo
Comunicación:Compatibilidad total con IEC 61850 (Ed. 1 y Ed. 2), incluyendo GOOSE y valores muestreados
Peso de envío:Aproximadamente 6,0 Kg (según la configuración de E/S)
Plazo de entrega:Estimado 6 - 10 semanas
Características clave y ventajas de ingeniería
Sensibilidad superior:El RET670 cuenta con algoritmos diferenciales avanzados que proporcionan una alta sensibilidad para fallas internas, mientras que se mantiene absolutamente estable durante fallas externas "de paso" y condiciones de irrupción de transformadores.
Regulación de tensión integrada:Va más allá de la simple protección al incluir funciones integrales de regulación automática de tensión (AVR) para cambiadores de tomas bajo carga (OLTC), eliminando la necesidad de un regulador de tensión separado.
Monitoreo avanzado:La grabación de perturbaciones y los registros de fallas incorporados capturan datos de alta resolución durante eventos de la red, lo que permite un análisis forense profundo del rendimiento y el estado del transformador.
Preparado para subestaciones digitales:El soporte nativo para el bus de proceso IEC 61850-9-2 permite que el RET670 se interconecte con unidades de fusión a través de fibra óptica, reduciendo significativamente el cableado de cobre y mejorando la precisión de los datos.
Ciberseguridad:Incluye características de seguridad avanzadas, como la gestión central de cuentas y los eventos de seguridad registrados, para proteger la infraestructura crítica del acceso no autorizado.
