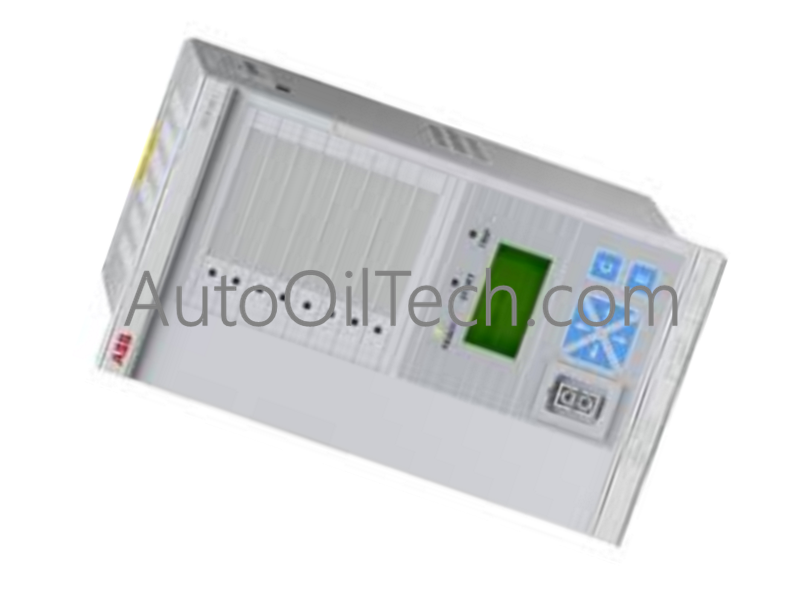

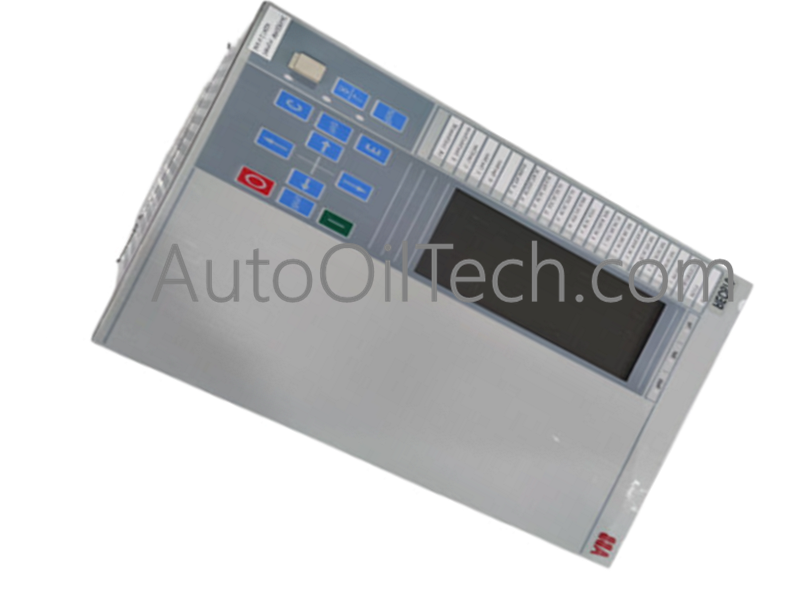

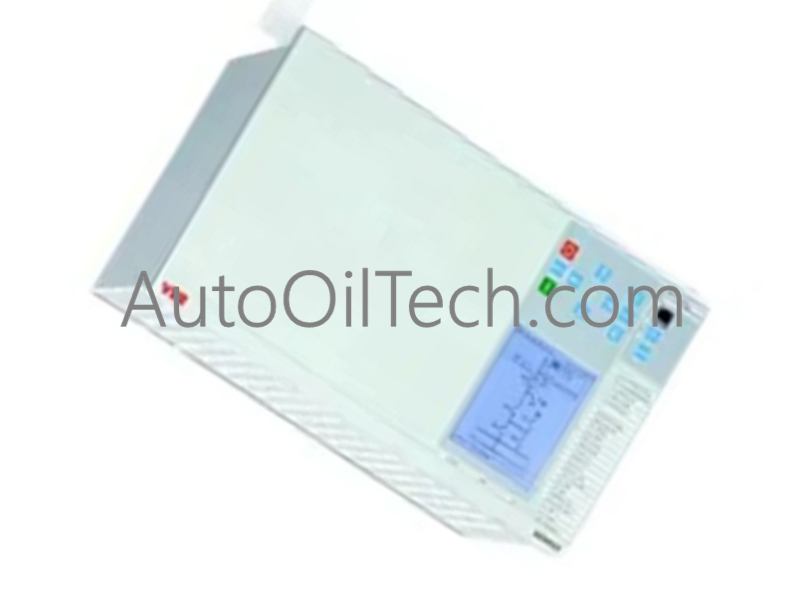

ABB RET670 1MRK004816-CB Relé de control

Descripción general técnica

El ABB RET670 (1MRK004816-CB) es un dispositivo electrónico inteligente (IED) de primera calidad dentro de la serie Relion® 670, optimizado específicamente para la protección, el control y la monitorización de transformadores de potencia de 3 devanados. Este módulo aborda las complejidades de la automatización de subestaciones de alta tensión mediante la integración de una protección diferencial de alta velocidad con una lógica de control integral de interruptor único.

Especificaciones técnicas detalladas

El ABB 1MRK004816-CB se define por los siguientes parámetros de grado industrial:

• Ámbito de protección: Diseñado para transformadores de 3 devanados con una configuración de interruptor único.

• Protección diferencial: Cuenta con etapas diferenciales restringidas y de alta tensión con conmutación de 2.ª y 5.ª armónica.

• Protocolos de comunicación: Soporte completo para IEC 61850 (Edición 1 y 2), Modbus, DNP3 e IEC 60870-5-103.

• IEC 61850 GOOSE: Mensajería de alta velocidad entre pares para enclavamiento y coordinación de protección.

• Rango de alimentación: Universal 24–250 V CC o 80–240 V CA, 50/60 Hz.

• Capacidad de E/S: Entradas/salidas binarias de alta densidad con lógica configurable y retroalimentación de estado.

• Diagnóstico: Registrador de perturbaciones integrado (oscilografía) y registro de secuencia de eventos (SoE).

• Interfaz de hardware: Pantalla LCD gráfica grande para visualización de SLD (Diagrama de línea única) y control local.

• Ciberseguridad: Control de acceso basado en roles (RBAC), registro de actividad y puertos de comunicación seguros.

• Montaje: Opciones de montaje en rack estándar de 19" o en panel empotrado.

Funcionalidad avanzada e integración de subestaciones

El RET670 1MRK004816-CB actúa como un centro neurálgico para la inteligencia de las subestaciones. Además de la protección principal, proporciona una sofisticada gestión de interruptores, que incluye la comprobación de sincronismo, el rearme automático (cuando corresponda) y la protección contra fallos de interruptores. Su compatibilidad con la norma IEC 61850 permite la implementación de la "Subestación digital", donde la complejidad del cableado se reduce mediante buses de estación y de proceso basados en Ethernet. La adaptabilidad de la unidad la convierte en una opción preferida para redes eléctricas a escala de servicios públicos, grandes complejos industriales y proyectos de integración de energía renovable.
