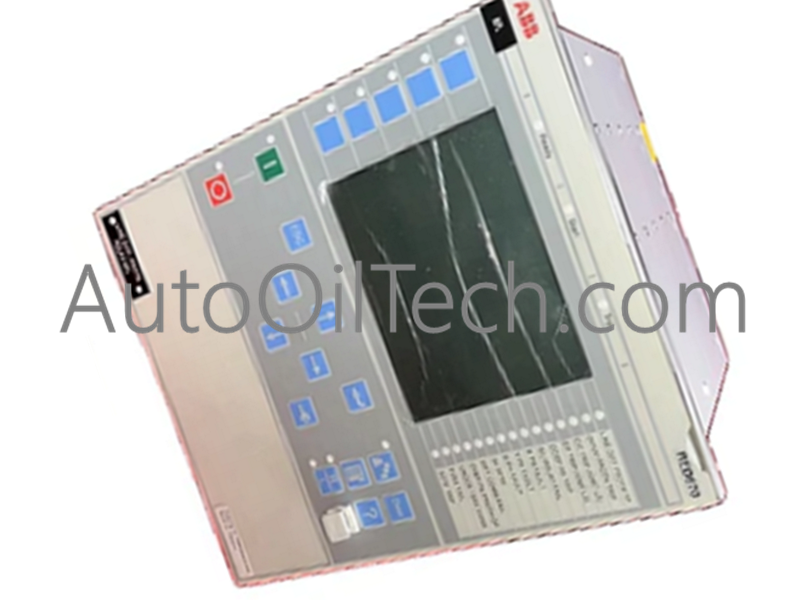

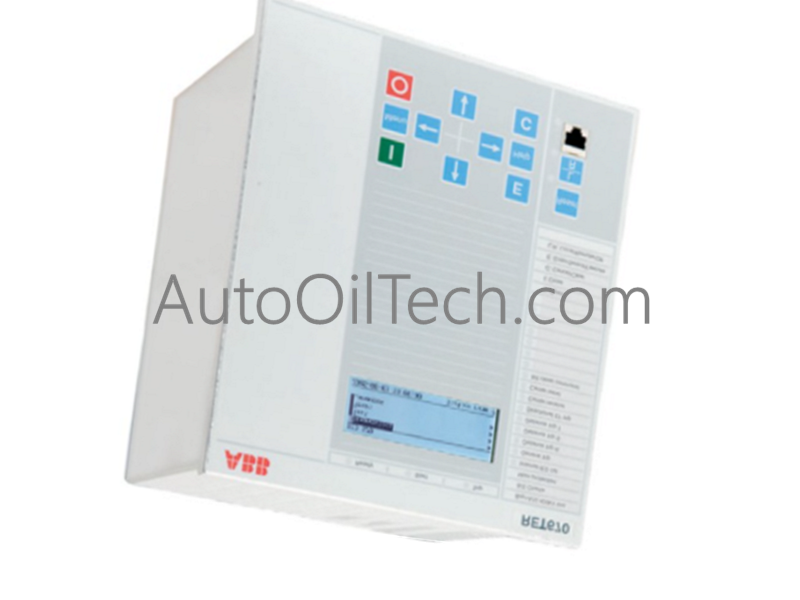

El ABB RET670 (1MRK004816-AC) es un dispositivo electrónico inteligente (IED) de alto rendimiento dentro de la serie Relion® 670, diseñado para la protección y el control integral de transformadores en sistemas de energía de alto voltaje.
Especificaciones técnicas detalladas
El ABB 1MRK004816-AC está construido según los siguientes estándares de ingeniería de grado industrial:
Aplicación principal: Protección de transformadores en redes de transmisión y distribución de alto voltaje.
Rango de medición de voltaje: 300–500 V CA.
Frecuencia nominal: 50/60 Hz.
Precisión de medición: ±1% para un monitoreo preciso de los parámetros eléctricos.
Contactos de salida: 2 relés SPDT (unipolar de doble tiro) para señalización y disparo.
Protocolos de comunicación:
IEC 61850: Soporte nativo para la comunicación digital moderna en subestaciones.
Modbus: Facilita la integración con PLC de terceros y hardware industrial.
DNP3: Garantiza total compatibilidad con los sistemas SCADA host.
Registro de datos: Registro de eventos de alta capacidad y almacenamiento de registros de fallas para análisis forense posterior a la falla.
Estándares mecánicos:
Montaje: Compatible con riel DIN estándar para una instalación flexible en gabinetes.
Durabilidad: Cumple con las normas IEC 60068 para resistencia a golpes y vibraciones.
Rango ambiental: Optimizado para un funcionamiento confiable en entornos industriales y de subestaciones exteriores hostiles.
Confiabilidad avanzada de la red e integración de datos
Como piedra angular de la familia Relion® 670, el RET670 1MRK004816-AC actúa como protector y centro de datos. Monitorea continuamente el estado del transformador, registrando datos de eventos con precisión de milisegundos para permitir a los ingenieros analizar las causas raíz de las perturbaciones del sistema. El soporte para la mensajería GOOSE IEC 61850 permite que este relé se comunique horizontalmente con otros IED de subestación, lo que permite un enclavamiento de acción rápida y una coordinación de protección sin la necesidad de un cableado de cobre tradicional y complejo. Este enfoque digital primero reduce significativamente los costos de instalación al tiempo que aumenta la flexibilidad general del sistema.
