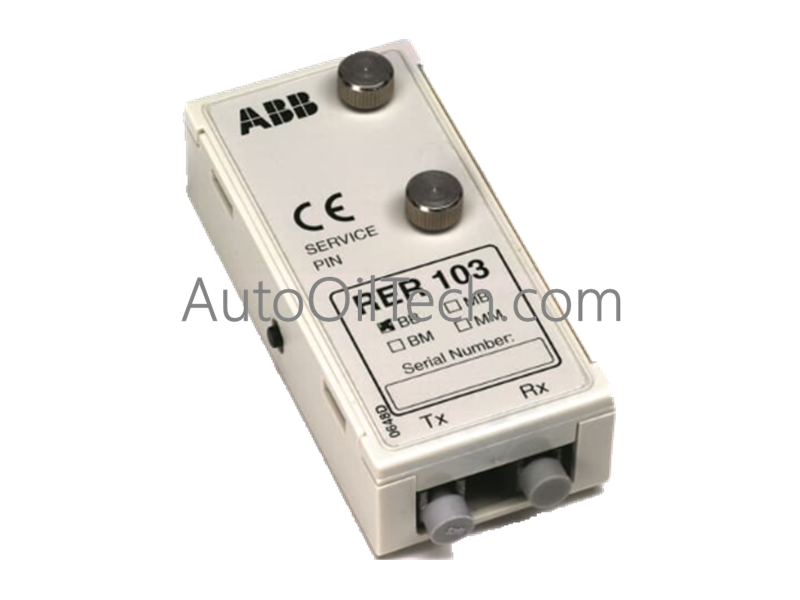

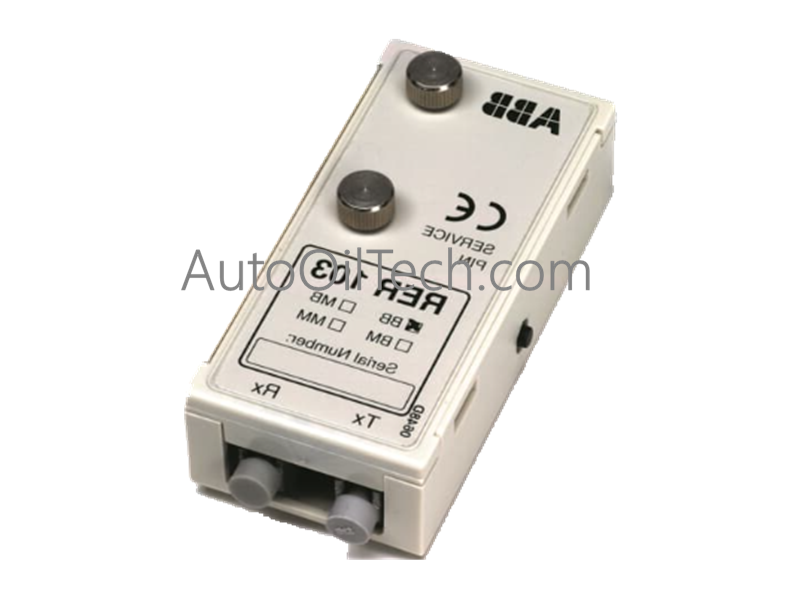

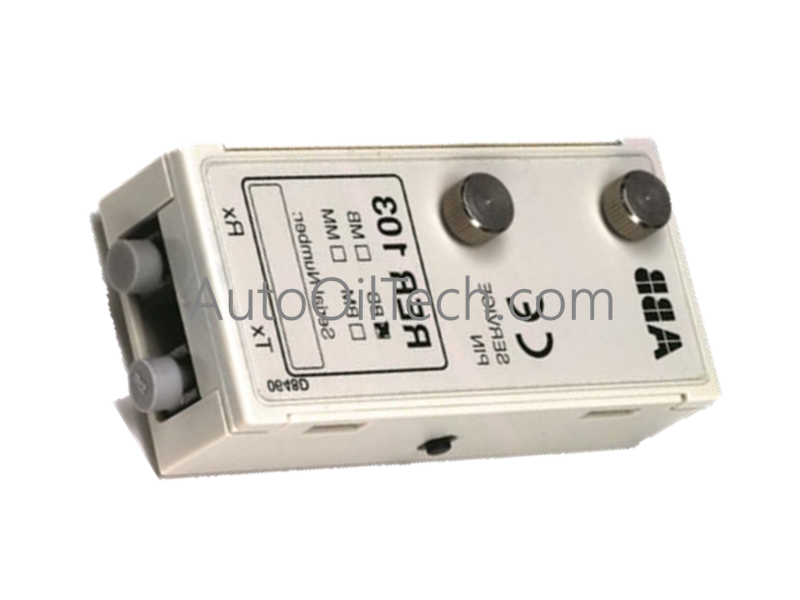

La unidad ABB RER 103, también catalogada como Unidad de Interfaz RER 103, funciona como un componente de hardware dedicado para la conversión de señal óptica a eléctrica dentro de las plataformas de dispositivos RE500. Este módulo traduce las señales ópticas entrantes de los buses de campo SPA, LON e IEC 60870-5-103 en flujos de datos serie RS-485 eléctricos balanceados. Se conecta directamente al puerto serie integrado de 9 pines tipo D ubicado en el chasis trasero del terminal host, proporcionando aislamiento galvánico e inmunidad al ruido entre el bus de la estación y la electrónica de procesamiento interna.
Especificaciones de Hardware
Parámetro
Especificación
Modelo
RER 103
Marca
ABB
Origen
Finlandia
Peso
0.15 kg
Dimensiones
35 mm x 73 mm x 20 mm (An x Al x Pr)
Temperatura de funcionamiento
-10 °C a +55 °C
Consumo de energía
Alimentado desde el dispositivo host (5 V CC)
Tipo de interfaz
Conversión de protocolo eléctrico RS-485
Tipo de conector
Enchufe macho tipo D de 9 pines
Topologías de bus
Configuraciones en bucle y estrella
Velocidad de transferencia de datos
Hasta 1.25 Mbps
Temperatura de almacenamiento
-40 °C a +70 °C
Velocidad de comunicación del bus de backplane e integración de red
El RER 103 se conecta a las arquitecturas de hardware del host a través de una interfaz de 9 pines de acoplamiento directo para garantizar líneas de base estables de velocidad de comunicación del bus de backplane de hasta 1.25 Mbps. Sirve de puente entre bloques de hardware localizados y redes deterministas externas Profinet o EtherNet/IP a través de proxies de mapeo de protocolo, manteniendo anillos de transmisión rápidos en topologías de red tanto en bucle como en estrella. El módulo mantiene la compatibilidad nativa del firmware flash con el núcleo del procesador RE500, asegurando que se apliquen las verificaciones de paridad correctas y las restricciones de terminación de línea en todos los canales de comunicación conectados durante los procedimientos de escalado de densidad de E/S.
