Relé de protección de motor ABB REM615J serie Relion 615

Descripción técnica general

El ABB REM615J es un dispositivo electrónico inteligente (IED) de alto rendimiento diseñado específicamente para la protección, control y supervisión de motores asíncronos. Como piedra angular de la serie Relion® 615, este dispositivo está diseñado para aplicaciones industriales de trabajo pesado que involucran motores de alto voltaje gestionados por disyuntores o contactores, así como motores de bajo voltaje medianos y grandes.

Especificaciones técnicas detalladas

El ABB REM615J se define por los siguientes parámetros de grado industrial:

• Ámbito de aplicación: Protección de motores asíncronos (motores de alta tensión y motores de baja tensión grandes).

• Lógica de protección: Sobrecarga térmica, pérdida de carga, rotación inversa y supervisión de calado del motor.

• Capacidades de medición: Tensión de fase, frecuencia, factor de potencia, energía y supervisión de armónicos.

• Pila de comunicación:

• Protocolos nativos: IEC 61850 Ediciones 1 y 2 (incluido GOOSE y 9-2 LE).

• Soporte de bus de campo: DNP3, Modbus e IEC 60870-5-103.

• Conectividad extendida: Profibus DP-V1 (mediante adaptador SPA-ZC 302).

• Redundancia de red: Soporta HSR (Redundancia sin interrupciones de alta disponibilidad) y PRP (Protocolo de redundancia paralela).

• Sincronización de tiempo: Protocolo de tiempo de alta precisión (PTP) IEEE 1588 v2.

• Interfaz de hardware: LCD grande con un diagrama unifilar (SLD) editable y una HMI basada en navegador web.

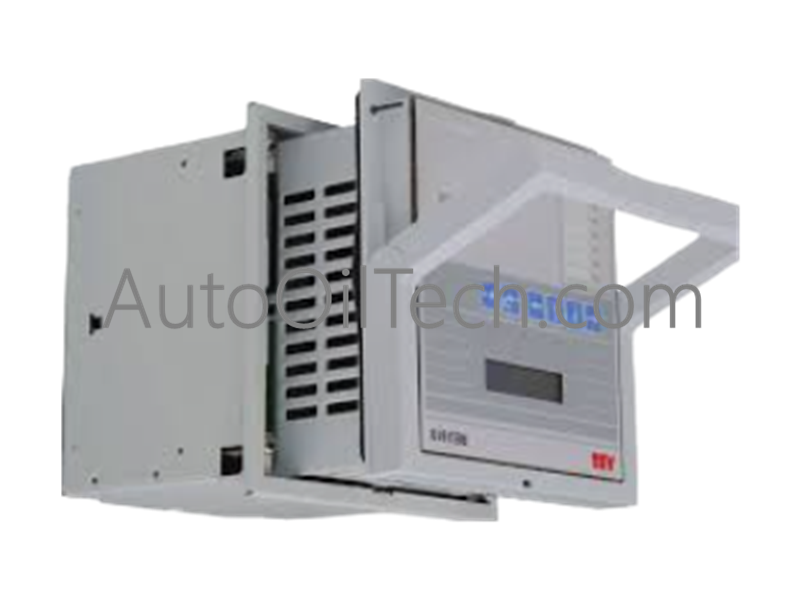

• Diseño físico: Diseño enchufable extraíble para una instalación, prueba y mantenimiento acelerados.

• Opciones de seguridad: Protección contra destellos de arco opcional con salida de alta velocidad para mayor seguridad del operador.

Control avanzado de motores y beneficios del ciclo de vida

El REM615J simplifica la gestión de motores al proporcionar cuatro configuraciones estándar que cubren la mayoría de los requisitos industriales. Su diseño extraíble "plug-and-play" permite reemplazar o probar la unidad de relé sin perturbar el cableado primario, una característica crítica para las industrias de procesos continuos. Al admitir tanto entradas CT/PT tradicionales como tecnología de sensores moderna, ofrece un camino a prueba de futuro para la digitalización de subestaciones. Además, los algoritmos integrados de monitoreo de pérdida de carga y eliminación de condiciones anormales evitan costosos tiempos de inactividad al identificar problemas eléctricos antes de que conduzcan a fallas mecánicas catastróficas.
