Relé de protección de motor ABB REM615E_D

Descripción técnica

El ABB REM615E_D es un dispositivo electrónico inteligente (IED) especializado, diseñado para la protección, el control y la supervisión integrales de motores asíncronos en las industrias manufactureras y de procesos. Como miembro clave de la serie Relion® 615, este relé integra múltiples capas funcionales —protección, monitoreo y control— en una única unidad compacta.

Especificaciones técnicas detalladas

El REM615E_D se define por los siguientes parámetros de rendimiento de grado industrial:

• Aplicación principal: Protección dedicada para motores asíncronos en distribución de servicios públicos e industrial.

• Conjunto de protección:

• Sobrecarga térmica: Modelado sofisticado del calentamiento/enfriamiento del motor.

• Supervisión de arranque: Monitoreo del tiempo y la corriente de arranque del motor.

• Protección mecánica: Supervisión de atasco de carga y pérdida de carga (subcarga).

• Protección de fase: Detección de inversión de fase y desequilibrio de fase.

• Tensión y frecuencia: Protección y medición integradas basadas en tensión y frecuencia.

• Redundancia de red: Soporte nativo para HSR (redundancia sin fisuras de alta disponibilidad) y PRP (protocolo de redundancia paralela).

• Comunicación digital:

• Protocolos: IEC 61850 Ediciones 1 y 2, Modbus, DNP3 e IEC 60870-5-103.

• Mensajería avanzada: Mensajería GOOSE y IEC 61850-9-2 LE (valores muestreados).

• Sincronización horaria: IEEE 1588 V2 para una sincronización de alta precisión a nivel de subestación.

• Características de seguridad: Protección de arco eléctrico integrada opcional con salidas de alta velocidad.

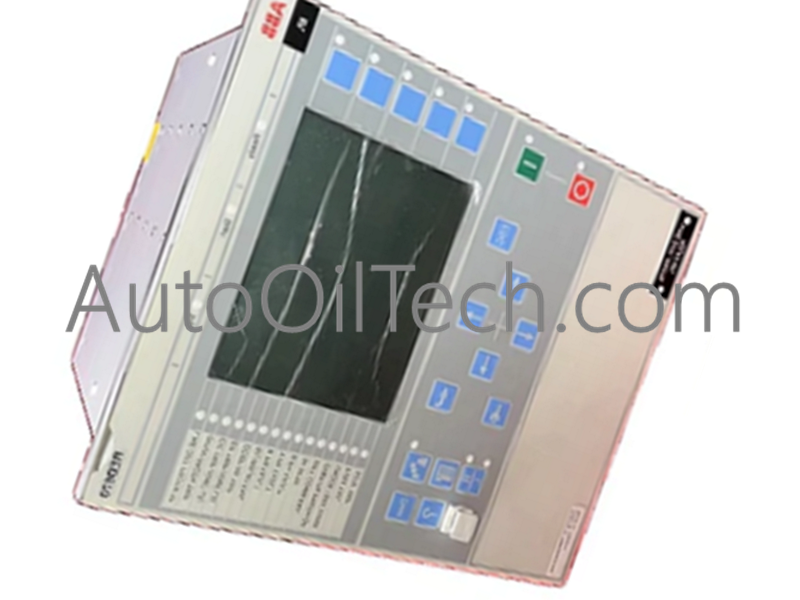

• Interfaz hombre-máquina: Gran pantalla gráfica para diagramas unifilares (SLD) personalizables; acceso HMI desde navegador web.

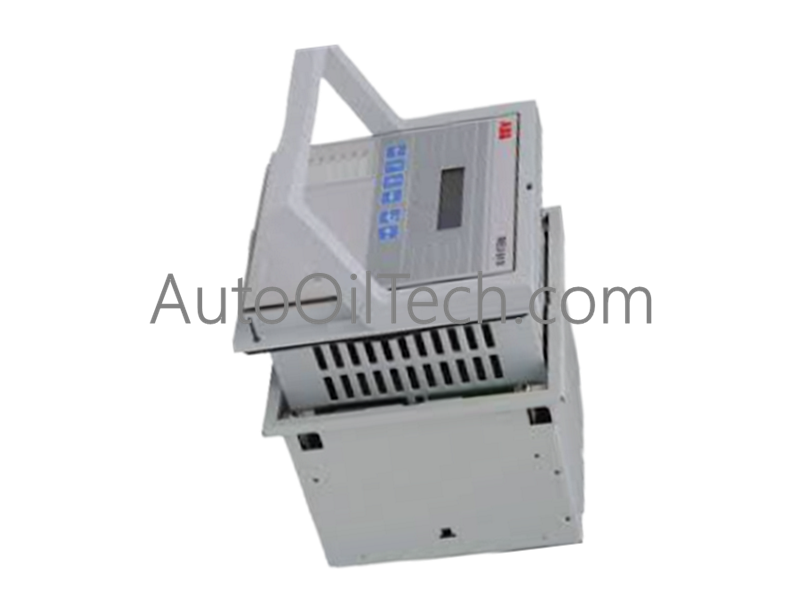

• Diseño físico: Unidad enchufable extraíble para mantenimiento y pruebas sin interrupciones.

Protección avanzada y eficiencia operativa

El REM615E_D destaca por sus configuraciones estándar "listas para usar", que permiten una implementación rápida en configuraciones industriales estándar, al tiempo que mantienen la flexibilidad para la adaptación lógica personalizada. Su capacidad para interactuar con transformadores de instrumentos tradicionales (CT/PT) y sensores modernos lo convierte en una opción ideal tanto para actualizaciones de sistemas heredados como para proyectos de "subestación digital" completamente nuevos. Al utilizar el diseño enchufable extraíble, los operadores de la planta pueden realizar pruebas rutinarias o reemplazos de relés sin desconectar el cableado de campo, lo que reduce significativamente el tiempo medio de reparación (MTTR) y los riesgos operativos.
