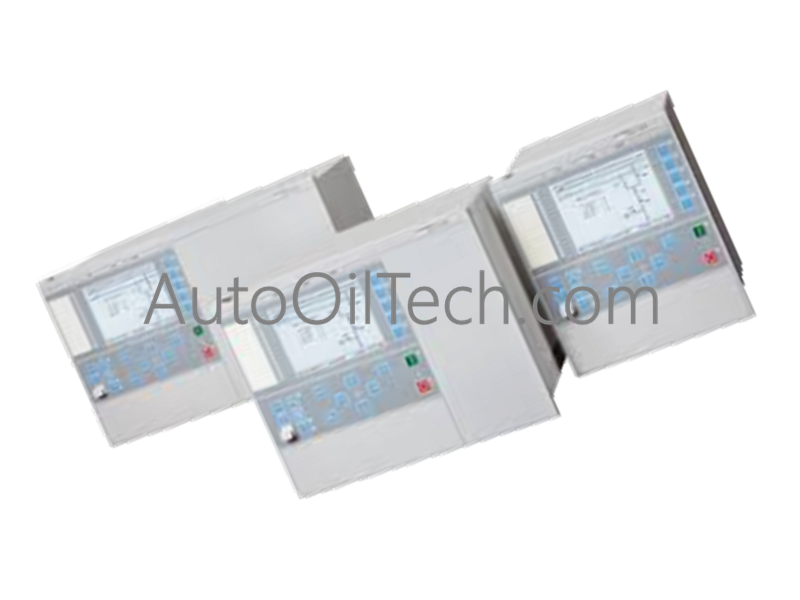

ABB REG670 1MRK002800-AB Automatización de subestaciones

Descripción general del producto

El ABB REG670 1MRK002800-AB es un dispositivo electrónico inteligente (IED) de alto rendimiento diseñado para la protección integral de generadores de energía. Utiliza tecnología de microprocesador avanzada para ofrecer una protección diferencial ultrarrápida de 15 ms y una detección especializada de fallas a tierra del estator/rotor al 100%.

Especificaciones técnicas

• Número de modelo: REG670 1MRK002800-AB.

• Serie de productos: Relion 670.

• Entradas analógicas: Hasta 24 (corriente y voltaje).

• Detección diferencial: 15 ms de velocidad ultra alta.

• Protección contra fallas a tierra: Protección del 100% del estator y del rotor (inyección y 3.er armónico).

• Protección especializada: Resonancia subsincrónica (SSR) para turbogeneradores.

• Comunicación: Conforme a IEC 61850.

• Temperatura de funcionamiento: -40 °C a +85 °C.

• Dimensiones: 300 x 280 x 100 mm.

• Peso: 4 kg.

• Fuente de alimentación: 24 VCC.

Características clave y ventajas de ingeniería

• Eliminación de fallas ultrarrápida: El tiempo de detección diferencial de 15 ms reduce significativamente el estrés mecánico y el daño eléctrico durante las fallas internas del generador.

• Cobertura total del devanado: Emplea técnicas avanzadas de inyección y medición del 3.er armónico para proporcionar una protección del 100% tanto para el estator como para el rotor, garantizando la seguridad incluso durante el funcionamiento a baja velocidad o en reposo.

• Protección contra resonancia subsincrónica (SSR): Protege a los turbogeneradores de eje largo de las dañinas oscilaciones mecánicas causadas por las líneas de transmisión con compensación en serie.

• Alta densidad analógica: Con hasta 24 entradas analógicas, el REG670 puede monitorear cada fase crítica, neutro y señal auxiliar en una gran unidad generador-transformador.

• Durabilidad industrial: Diseñado para operar en temperaturas extremas (-40 °C a +85 °C), lo que lo hace adecuado tanto para salas de control interiores como para recintos de centrales eléctricas remotas.

• Cumplimiento global: Cumple con las rigurosas normas internacionales, incluidas IEC 60255 e IEEE C37.2, lo que garantiza la fiabilidad en las redes eléctricas de todo el mundo.
