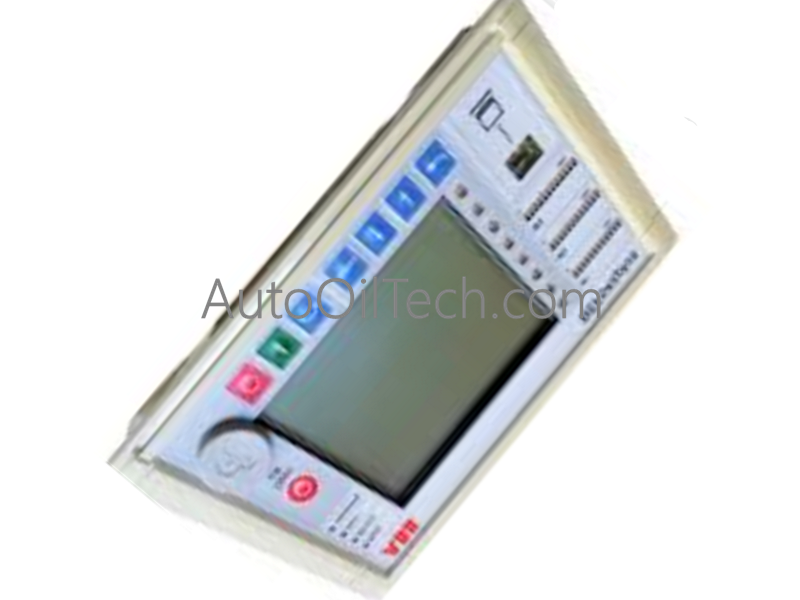

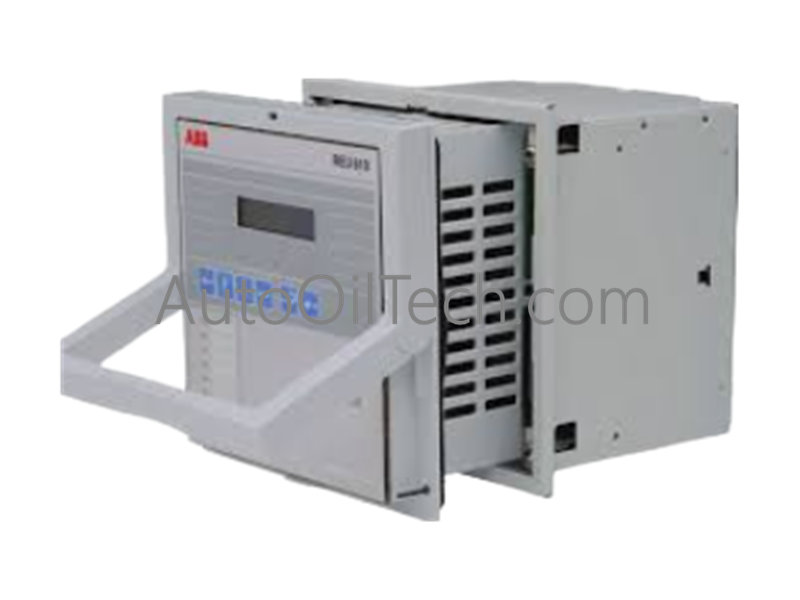

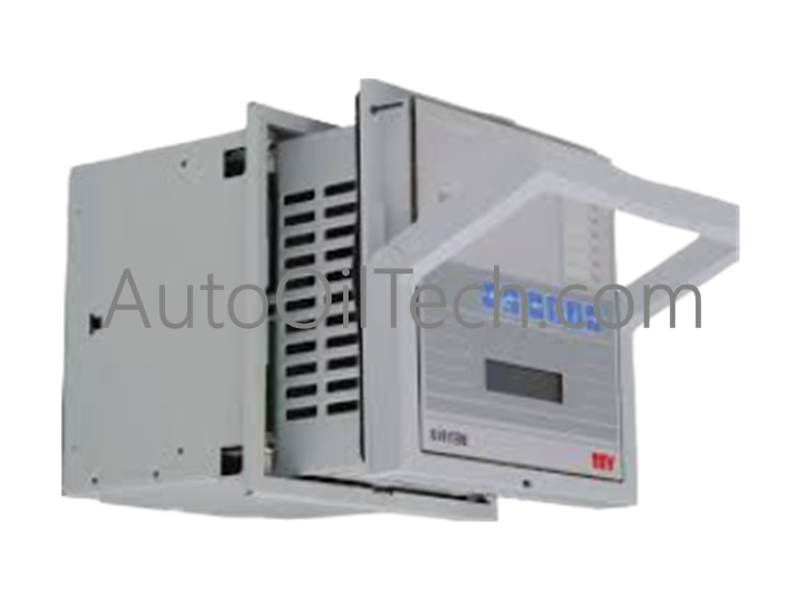

ABB REC670 1MRK002814-AC IED de control

Descripción del producto

El ABB REC670 1MRK002814-AC es un dispositivo avanzado de control de bahía diseñado para los sistemas de automatización de subestaciones más exigentes. Forma parte de la serie Relion® 670 y proporciona supervisión y control exhaustivos de las bahías eléctricas, uniendo los equipos primarios con los sistemas de control digitalizados.

Especificaciones técnicas

• Modelo/Código de pedido: REC670 (1MRK002814-AC).

• Tensión de funcionamiento: 100V–240V AC (fuente de alimentación universal).

• Tensión nominal: 690V.

• Soporte de bus de proceso: IEC 61850-9-2 (hasta 6 unidades de fusión).

• Redundancia: Compatible con PRP (Protocolo de Redundancia Paralela).

• Comunicación: IEC 61850 (MMS y GOOSE), DNP3.

• Temperatura de funcionamiento: -40°C a +70°C.

• Clasificación de protección: IP40 (protección contra el polvo).

• Consumo de energía: Máximo 10 VA.

Características clave y ventajas de ingeniería

• Integración digital completa: Al ser compatible con el bus de proceso IEC 61850-9-2, el REC670 puede recibir valores muestreados de las unidades de fusión, lo que elimina la necesidad de un extenso cableado de cobre para los CT y VT.

• Comunicación sin pérdida de paquetes: La funcionalidad PRP integrada garantiza que, incluso si falla una ruta de red, las señales de control y los datos lleguen a su destino a través de una ruta paralela sin interrupción.

• HMI local sofisticada: La interfaz gráfica permite la visualización simultánea de varias páginas, proporcionando a los operadores una visión global del estado y el estado de conmutación de la bahía.

• Preparado para HVDC y compensación en serie: Diseñado con el alto aislamiento y la estabilidad necesarios para sistemas especializados de CC de alta tensión y líneas de CA compensadas.

• Control de alta velocidad: Admite la mensajería GOOSE avanzada, lo que permite una lógica de enclavamiento entre pares ultrarrápida entre diferentes bahías de la subestación.
