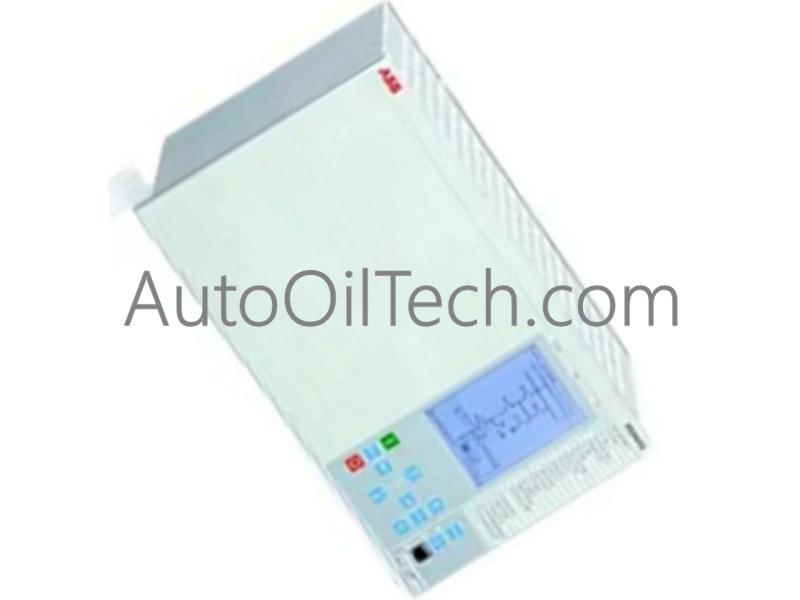

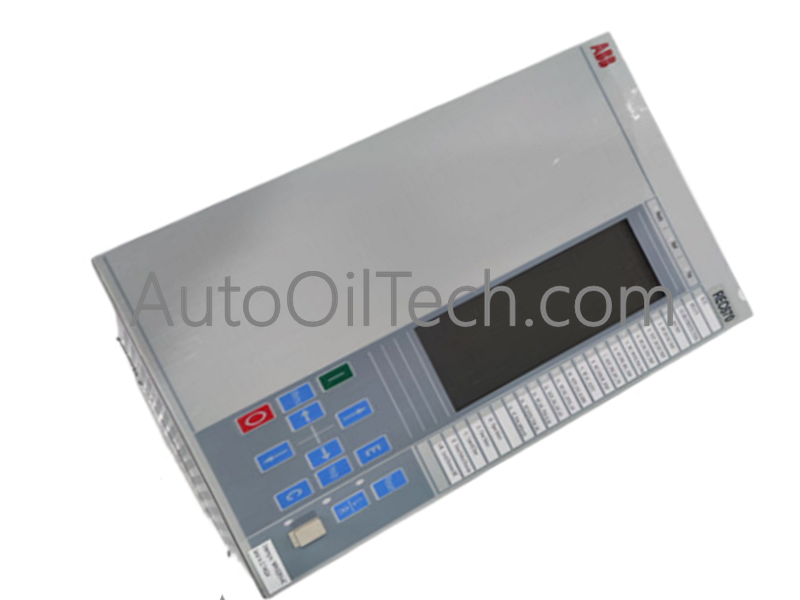

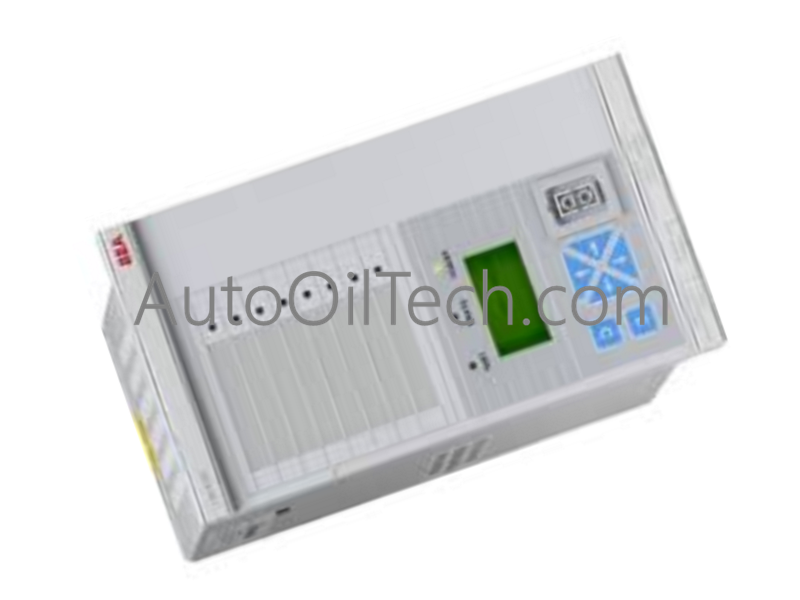

ElREC670 (1MRK000008-HB)es un Dispositivo Electrónico Inteligente (IED) de alto rendimiento de la serie Relion 670 de ABB, diseñado específicamente para el control y la supervisión de bahías en subestaciones de media y alta tensión.
Especificaciones técnicas
Fabricante: ABB
Modelo/ID:REC670
Número de pieza:1MRK000008-HB
Serie de producto: Relion 670
Función: Control y supervisión de bahías
Capacidades de control: Hasta 15 objetos de conmutación primarios
Estándares de comunicación: IEC 61850 Edición 1 y 2, IEC 60870-5-103, DNP 3.0
Protocolos de redundancia: PRP (Protocolo de Redundancia Paralela) y HSR (Redundancia sin interrupciones de Alta Disponibilidad)
Capacidad de E/S: Expansión modular que admite E/S binarias y analógicas de alta densidad
Pantalla: Gran interfaz gráfica local hombre-máquina (LHMI)
Temperatura de funcionamiento: -25 °C a +55 °C
Clasificación de la envolvente: IP54 (frontal)
Características funcionales clave
Control de bahías y enclavamiento integrados
ElREC670 1MRK000008-HBsirve como el "cerebro" de la bahía, gestionando toda la lógica de enclavamiento para evitar operaciones de conmutación inseguras. Proporciona una representación gráfica clara del diagrama unifilar de la bahía en su pantalla local, lo que permite el control manual local y, al mismo tiempo, admite operaciones remotas a través de SCADA. Su lógica es totalmente programable, lo que le permite adaptarse a configuraciones complejas de barras colectoras de estaciones.
Sincronización y verificación de energización
Para garantizar la estabilidad del sistema, elREC670incluye funciones avanzadas de sincronización. Supervisa la tensión, el ángulo de fase y la frecuencia en ambos lados de un disyuntor, permitiendo una orden de cierre solo cuando los dos sistemas están sincronizados correctamente. Esta es una necesidad mecánica crítica para conectar generadores a la red o fusionar dos segmentos de red independientes.
Integración de subestaciones digitales
Con soporte nativo para IEC 61850, el1MRK000008-HButiliza mensajes GOOSE de alta velocidad para la comunicación horizontal entre IED. Esto elimina la necesidad de un extenso cableado interbahía. Con el soporte de PRP y HSR, el dispositivo garantiza que los datos de control y estado se transmitan a través de rutas redundantes, manteniendo la controlabilidad de la estación incluso en caso de fallo de la red.
