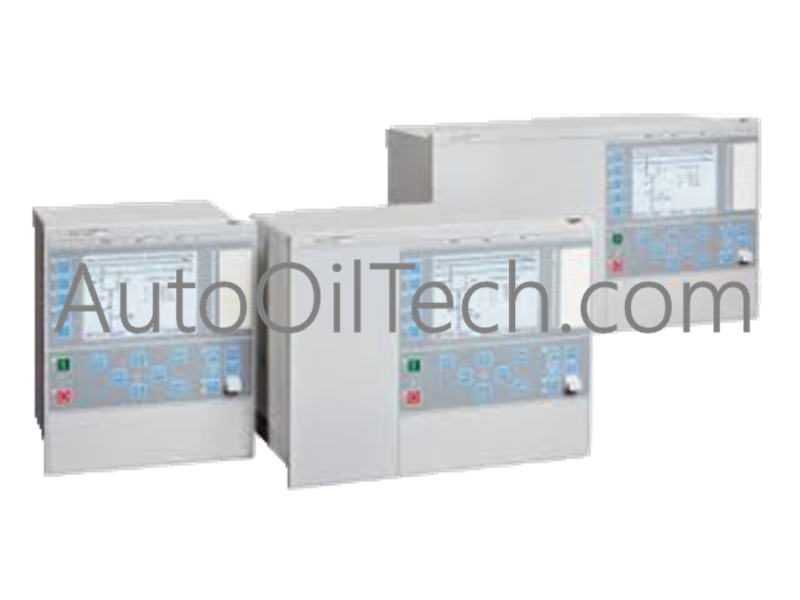

Relé de protección de barras ABB REB500

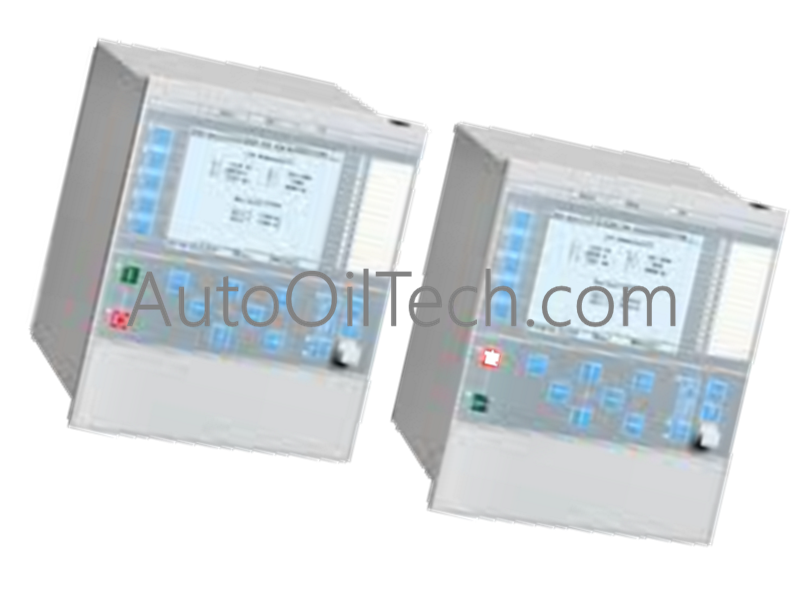

Relé de Protección Diferencial de Barras y de Respaldo ABB REB500 Relion

El REB500 es un relé de protección de alta integridad dentro de la familia ABB Relion, diseñado específicamente para aplicaciones basadas en alta impedancia en sistemas de energía industriales y de servicios públicos. Como una necesidad mecánica para la estabilidad de la estación, sirve como unidad de protección principal de barras y como un relé de respaldo multipropósito versátil.

Especificaciones Técnicas

• Fabricante: ABB

• Designación del modelo: REB500

• Serie de productos: Serie Relion 611/500

• Principio de protección: Protección diferencial de alta impedancia

• Rango de aplicación: Barras, Generadores, Motores, Transformadores, Reactores

• Estándares de comunicación: IEC 61850 Edición 1 y 2, mensajería GOOSE

• Protocolos de redundancia: HSR (High-availability Seamless Redundancy) y PRP (Parallel Redundancy Protocol)

• Interfaz: HMI basado en navegador web con matriz de E/S integrada

• Estilo de instalación: Unidad enchufable extraíble

• Diseño mecánico: Tamaño compacto para un montaje optimizado del espacio

• Configuración: Configuración estándar probada en fábrica y específica para la aplicación

• Conectividad de red: Segundo bus Ethernet opcional para bucles autorregenerativos

Características Funcionales Clave

Protección especializada de barras y REF

El REB500 sobresale en esquemas de alta impedancia donde la eliminación de fallas a alta velocidad es crítica para evitar la destrucción del equipo. Proporciona protección de zona confiable para barras y actúa como un monitor sensible para fallas internas de bobinado en transformadores y motores (falla a tierra restringida). Su lógica de alta impedancia asegura que el relé permanezca estable durante fallas pasantes externas mientras mantiene tiempos de respuesta de microsegundos para fallas de zona internas.

Mantenimiento modular y pruebas rápidas

El relé cuenta con un diseño de unidad enchufable extraíble, lo que permite retirar los componentes electrónicos activos sin alterar el cableado del terminal primario. Esta ventaja mecánica acorta drásticamente el Tiempo Medio de Reparación (MTTR) y permite pruebas seguras y convenientes en el banco o el reemplazo de la unidad durante ventanas de mantenimiento críticas, minimizando el costoso tiempo de inactividad del sistema.

Comunicación digital resiliente

Totalmente compatible con las ediciones 1 y 2 de IEC 61850, el REB500 se integra perfectamente en las subestaciones digitales modernas. Admite mensajería GOOSE binaria para una comunicación horizontal de alta velocidad entre IEDs. Con el segundo bus Ethernet opcional, el dispositivo implementa la redundancia HSR o PRP, asegurando que el sistema de protección mantenga la comunicación incluso si se interrumpe una ruta de red física.
