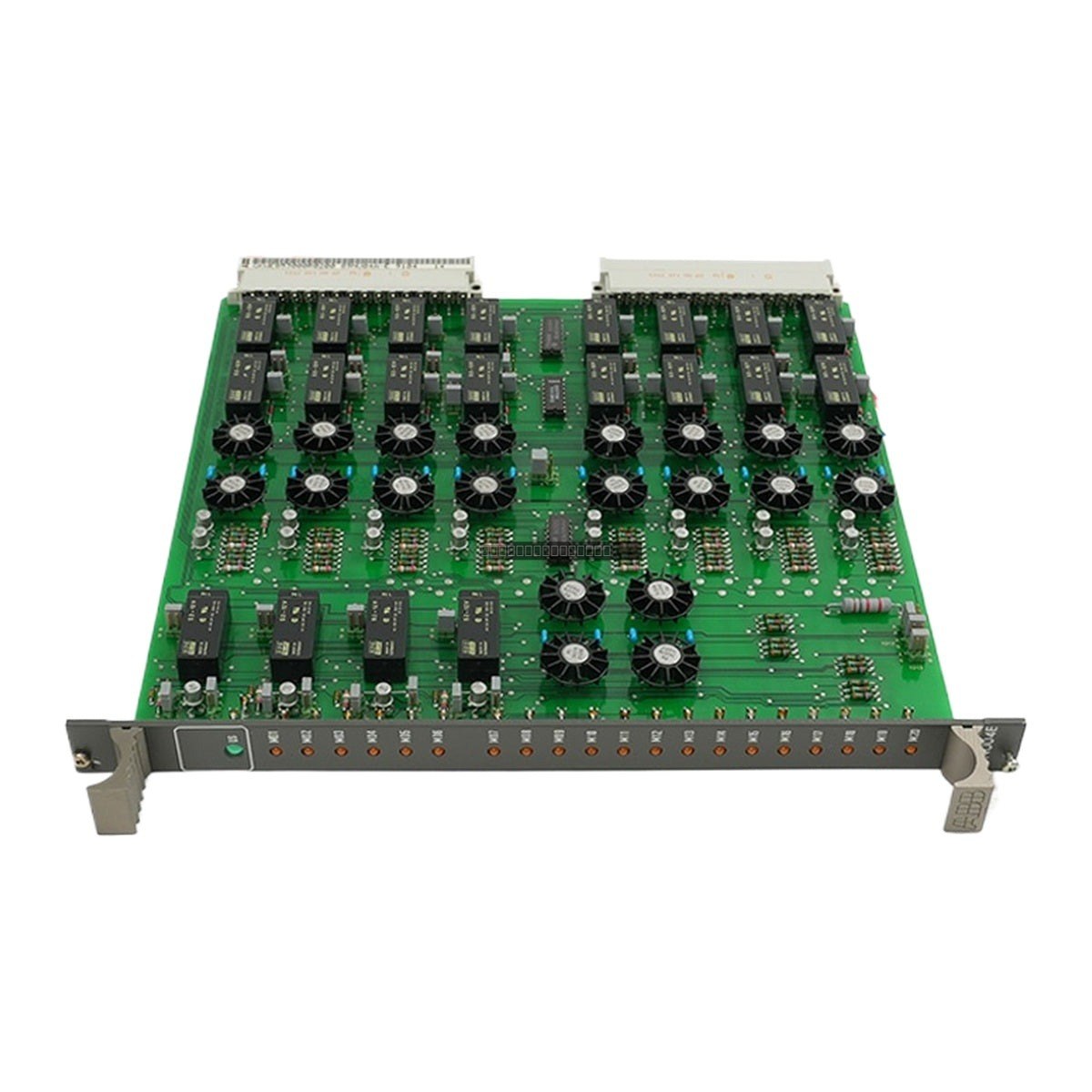

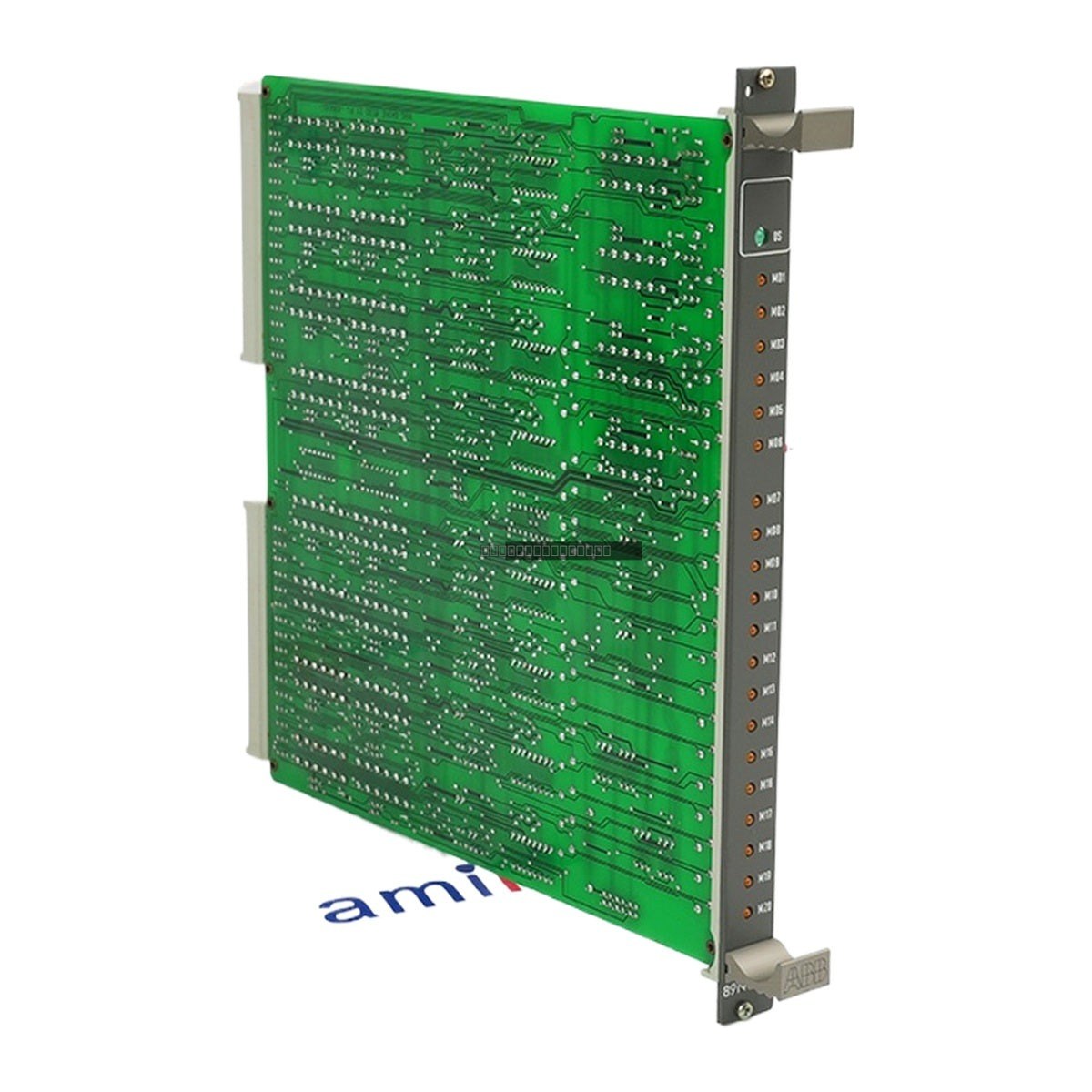

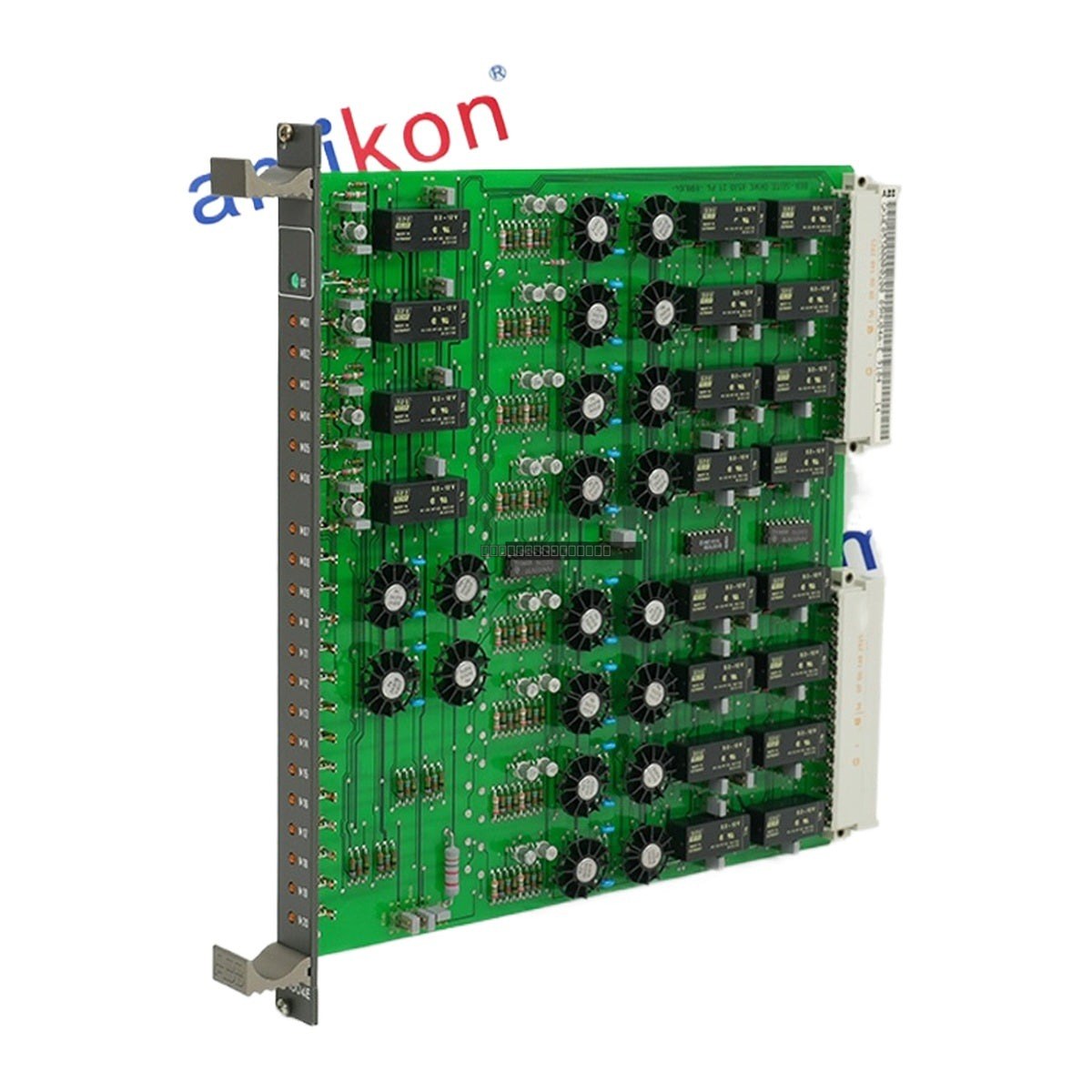

El ABB GKWE853000R0200 (89NU04A-E) es un módulo especializado de acoplamiento y anunciación diseñado para usarse dentro del sistema de automatización ABB Procontrol P14. Este módulo sirve como una interfaz crítica para el procesamiento de señales, proporcionando indicaciones confiables basadas en relés para el estado del proceso, alertas operativas y monitoreo de fallas.
Características
Diseñado para la integración dentro de los sistemas de control ABB Procontrol P14.
Admite procesamiento de señales configurable (0 a 20 mA o 4 a 20 mA).
Cuenta con dos segmentos aislados para una mayor integridad de la señal.
Proporciona una robusta anunciación basada en relés para el estado del proceso industrial.
Aplicaciones
Este módulo se implementa típicamente dentro de paneles de control industriales y entornos de automatización montados en rack, incluidos los sistemas ABB Advant OCS y Procontrol P14, donde se requieren acoplamiento de señal y anunciación de fallas de alta confiabilidad.
Especificaciones Técnicas
Modelo
GKWE853000R0200 / 89NU04A-E
Fabricante
ABB
Sistema
Procontrol P14
Fuente de Alimentación
24 V CC
Canales
2 segmentos aislados
Rango de Señal
0-20 mA / 4-20 mA
Longitud del Cable
Máx. 1.200 m por segmento
Aislamiento
1.500 V CC segmento a segmento
Temperatura de Funcionamiento
-20 °C a +70 °C (aire de entrada del rack)
Temperatura de Almacenamiento
-40 °C a +85 °C
Humedad Relativa
0 - 95 % HR (sin condensación)
Pautas de Instalación
Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo del rack.
Verifique que el módulo esté correctamente asentado en la ranura designada del rack para asegurar una conectividad adecuada del backplane.
Mantenga una ventilación adecuada dentro del gabinete para asegurar que la temperatura de funcionamiento se mantenga dentro del rango especificado de -20 °C a +70 °C.
Utilice cables blindados para las conexiones de señal para minimizar la interferencia electromagnética (EMI), especialmente cuando se opera a las longitudes máximas de cable.
Adhiérase a los procedimientos estándar de manipulación de descargas electrostáticas (ESD) al tocar los circuitos del módulo.
Preguntas Frecuentes
¿Qué tipo de módulo es el GKWE853000R0200 89NU04A-E?
Es un módulo de acoplamiento y anunciación utilizado para el procesamiento de señales y tareas de interfaz de comunicación dentro de los sistemas de automatización de ABB.
¿Cuál es la función principal de este módulo?
Proporciona indicaciones visuales y basadas en relés confiables para el estado del proceso, alertas operativas y condiciones de falla.
¿Dónde se instala típicamente este módulo?
Está diseñado para usarse en paneles de control y racks como parte de los sistemas ABB Procontrol o Advant OCS.
